公布日：2023.10.27

申請日：2023.07.31

分類號：C02F11/00(2006.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/86(2006.01)I;B01D29/90(2006.01)I

摘要

本發明屬于污泥處理裝置技術領域，具體的說是一種含油污泥處理裝置，包括處理機和進料口，所述處理機的頂部安裝有進料口，所述處理機的側壁安裝有出料口；所述處理機的頂部固定安裝有電推桿，所述進料口的內部滑動連接有連接板，所述電推桿的一端和連接板固定連接；本發明通過啟動處理機上的電推桿，讓電推桿帶動連接板和固定塊一起滑動，三角形的固定塊對含油污泥進行導向，防止含油污泥堆積在固定塊和連接板的頂部，進而有效地刮平過濾網上的含油污泥，使得含油污泥可以通過過濾網上的空隙進行流動，有效地防止一次性倒入大量的含油污泥后導致進料口堵塞的情況發生，高效的通過能大大減短加工周期。

權利要求書

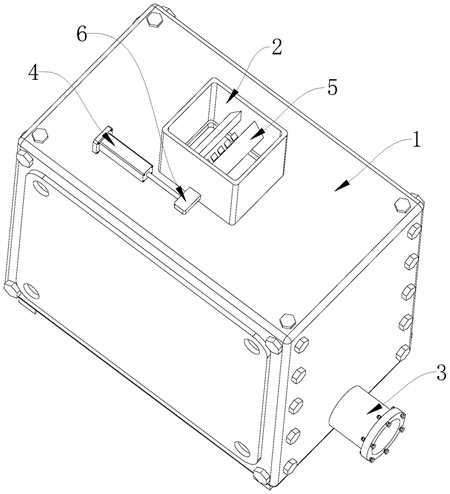

1.一種含油污泥處理裝置，包括處理機(1)和進料口(2)，所述處理機(1)的頂部安裝有進料口(2)，所述處理機(1)的側壁安裝有出料口(3)；其特征在于：所述處理機(1)的頂部固定安裝有電推桿(4)，所述進料口(2)的內部滑動連接有連接板(6)，所述電推桿(4)的一端和連接板(6)固定連接，所述連接板(6)的頂部固定安裝有截面呈三角形的固定塊(7)，所述進料口(2)的內壁固定安裝有兩個對稱設置的導向塊(5)，所述導向塊(5)的截面呈三角形，所述導向塊(5)處于連接板(6)的上方，所述進料口(2)的內壁固定安裝有過濾網(8)，所述過濾網(8)處于連接板(6)的下方；所述固定塊(7)的側壁固定安裝有弧形的輔助板(9)，所述輔助板(9)的一面開設有貫穿自身的通槽(10)；所述通槽(10)的內部轉動連接有截面呈弧形的轉動板(11)，所述轉動板(11)的頂面固定連接有錐桿(12)；所述連接板(6)的底部開設若干個矩形槽(13)，所述矩形槽(13)的兩側開設有滑槽(14)，所述滑槽(14)的內部滑動連接有滑桿(15)，所述滑槽(14)的內壁頂部固定安裝有第一彈簧(16)，所述第一彈簧(16)的另一端和滑桿(15)固定連接，所述滑桿(15)的表面轉動連接有滾柱(17)，所述滾柱(17)的表面和過濾網(8)相貼合。

2.根據權利要求1所述的一種含油污泥處理裝置，其特征在于：所述滑桿(15)兩端的截面呈矩形，所述滑桿(15)的中心截面呈圓形。

3.根據權利要求1所述的一種含油污泥處理裝置，其特征在于：所述滾柱(17)的表面固定安裝有若干個空心的彈性塊(18)，所述滾柱(17)的內部開設有若干個和彈性塊(18)相通的連接槽(19)，所述連接槽(19)的內部密封滑動連接有密封板(20)，所述連接槽(19)的內壁固定連接有第二彈簧(22)，所述第二彈簧(22)的另一端和密封板(20)固定連接，所述密封板(20)遠離第二彈簧(22)的一端固定安裝有截面呈三角形的疏通桿(21)。

4.根據權利要求3所述的一種含油污泥處理裝置，其特征在于：所述滾柱(17)的內部開設有和連接槽(19)相通的收納槽(23)，所述收納槽(23)的內部通過彈性件滑動連接有刮板(24)，所述刮板(24)靠近疏通桿(21)的一端呈弧形且向下彎曲。

5.根據權利要求1所述的一種含油污泥處理裝置，其特征在于：所述矩形槽(13)的內壁固定安裝有清潔板(25)，所述清潔板(25)的截面呈弧形，所述清潔板(25)的弧形端向下彎曲，所述清潔板(25)的彎曲端為橡膠材質。

6.根據權利要求1所述的一種含油污泥處理裝置，其特征在于：所述滑槽(14)的內壁固定安裝有空心的彈性球(26)，所述彈性球(26)的表面開設有縮孔，所述彈性球(26)處于滑桿(15)的下方，所述連接板(6)的一側開設有和矩形槽(13)相通的出氣孔(27)，所述彈性球(26)的縮孔和出氣孔(27)相通，所述出氣孔(27)處于清潔板(25)的下方。

7.根據權利要求6所述的一種含油污泥處理裝置，其特征在于：所述出氣孔(27)的一端通過扭簧轉動連接有矩形板(28)，所述矩形板(28)的一面開設有貫穿自身的方槽(29)，所述方槽(29)的截面呈傾斜狀。

發明內容

為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。

本發明解決其技術問題所采用的技術方案是：本發明所述的一種含油污泥處理裝置，包括處理機和進料口，所述處理機的頂部安裝有進料口，所述處理機的側壁安裝有出料口；所述處理機的頂部固定安裝有電推桿，所述進料口的內部滑動連接有連接板，所述電推桿的一端和連接板固定連接，所述連接板的頂部固定安裝有截面呈三角形的固定塊，所述進料口的內壁固定安裝有兩個對稱設置的導向塊，所述導向塊的截面呈三角形，所述導向塊處于連接板的上方，所述進料口的內壁固定安裝有過濾網，所述過濾網處于連接板的下方；現有的處理機在對含油污泥進行加工時，會通過進料口將含油污泥倒入處理機內，而處理機進料口大小都是提前設定好的，難以進行改變，當大量的含油污泥被一次性倒入進料口內時，會瞬間造成堵塞，致使大量的含油污泥堵在進料口處，使其難以快速進入處理機內，進而造成處理機加工效率低下，加工周期增長；本發明在工作時，通過在進料口內安裝三角形的導向塊和過濾網，使得進入到進料口內的含油污泥會被導向塊導向進料口內過濾網上的四周，進而有效地避免了含油污泥堆積在進料口的中間處，導致過濾網的四周沒有含油污泥，致使過濾網的中間處通過含油污泥的效率低下，同時過濾網還能篩選大顆粒雜質，當含油污泥進入到進料口內后，啟動處理機上的電推桿，讓電推桿帶動連接板和固定塊一起滑動，三角形的固定塊對含油污泥進行導向，防止含油污泥堆積在固定塊和連接板的頂部，進而有效地刮平過濾網上的含油污泥，使得含油污泥可以通過過濾網上的空隙進行流動，同時連接板配合過濾網對大顆粒雜質進行擠壓碾碎，從而方便大顆粒雜質通過過濾網，同時將大顆粒石子破碎后，能有效的防止其對后續的零部件進行撞擊損壞，進而大大地增加了含油污泥的通過率，有效地防止一次性倒入大量的含油污泥后導致進料口堵塞的情況發生，高效地通過能大大減短加工周期。

優選的，所述固定塊的側壁固定安裝有弧形的輔助板，所述輔助板的一面開設有貫穿自身的通槽；工作時，因為含油污泥具備粘性，所以含油污泥在通過過濾網時速度較慢，此時通過在固定塊的側壁安裝弧形的輔助板，使得流落的含油污泥可以被輔助板接住，并緩慢的通過通槽流動，進而起到減緩含油污泥進入到過濾網上的情況發生，方便過濾網上的含油污泥進行通過后，后續的含油污泥再落到過濾網上，進而方便含油污泥通過過濾網，防止堵塞的情況發生。

優選的，所述通槽的內部轉動連接有截面呈弧形的轉動板，所述轉動板的頂面固定連接有錐桿；工作時，當輔助板接住的含油污泥達到一定量時，會因為重力的原因擠壓轉動打開通槽內的轉動板，使得讓弧形的轉動板將輔助板上的含油污泥導出，進而落到過濾網上，從而減少過濾網上一次性堆積的含油污泥過多，導致過濾網通過率下降。

優選的，所述連接板的底部開設若干個矩形槽，所述矩形槽的兩側開設有滑槽，所述滑槽的內部滑動連接有滑桿，所述滑槽的內壁頂部固定安裝有第一彈簧，所述第一彈簧的另一端和滑桿固定連接，所述滑桿的表面轉動連接有滾柱，所述滾柱的表面和過濾網相貼合；工作時，通過在連接板的底部安裝滾柱，當連接板在進行移動時，會帶動滾柱一起移動，且滾柱的底部會有突出的一部分在過濾網的空隙內，且滾柱在移動時會不斷地撞擊過濾網，進而起到輔助碾壓大顆粒雜質的作用，同時撞擊抖動過濾網還能提高過濾網的通過率，通過振動有效的疏通過濾網，減少含油污泥堵塞過濾網的情況發生，滾柱在和過濾網撞擊后會通過滑桿向矩形槽內滑動上升，進而有效的起到保護滾柱的作用，避免滾柱和過濾網直接撞擊后造成損壞。

優選的，所述滑桿兩端的截面呈矩形，所述滑桿的中心截面呈圓形；工作時，將滑桿設置成兩端呈矩形、中間呈圓形，是為了當滾柱受到撞擊后，矩形的滑桿可以實現上下滑動，且滑桿的中間截面呈圓形是為了方便滾柱受到撞擊后能轉動，避免出現滾珠難以轉動的情況發生。

優選的，所述滾柱的表面固定安裝有若干個空心的彈性塊，所述滾柱的內部開設有若干個和彈性塊相通的連接槽，所述連接槽的內部密封滑動連接有密封板，所述連接槽的內壁固定連接有第二彈簧，所述第二彈簧的另一端和密封板固定連接，所述密封板遠離第二彈簧的一端固定安裝有截面呈三角形的疏通桿；工作時，當滾柱在轉動和過濾網撞擊時，滾柱會帶動表面的彈性塊和過濾網擠壓，使得彈性塊內的氣體被擠壓進入連接槽內，氣體會推動連接槽內的密封板和疏通桿向過濾網的方向移動，進而讓錐形的疏通桿插入過濾網的空隙內，實現輔助疏通過濾網的作用，伴隨著滾柱的繼續移動，彈性塊不再受到擠壓，此時連接槽內的氣體會重新進入彈性塊內，進而讓連接槽內的第二彈簧帶著密封板和疏通桿復位，使得疏通桿不再處于過濾網的空隙，也不會影響滾珠的繼續轉動，實現了高效疏通的目的。

優選的，所述滾柱的內部開設有和連接槽相通的收納槽，所述收納槽的內部通過彈性件滑動連接有刮板，所述刮板靠近疏通桿的一端呈弧形且向下彎曲；工作時，當疏通桿在進入和滑出連接槽時，都會和收納槽內的刮板接觸，利用刮板的弧形彎曲面對疏通桿的表面進行刮拭清潔，由于刮板是通過彈性件滑動連接的，所以可以起到適配疏通桿的作用，同時彎曲向下的疏通桿可以很好的將刮下的雜質導向過濾網處，有效的減少雜質跟隨疏通桿在進入到連接槽內，造成污染連接槽的情況發生。

優選的，所述矩形槽的內壁固定安裝有清潔板，所述清潔板的截面呈弧形，所述清潔板的弧形端向下彎曲，所述清潔板的彎曲端為橡膠材質；工作時，在矩形槽內安裝弧形的清潔板，使得滾柱和彈性塊在向矩形槽內轉動時，弧形的清潔板可以高效的起到刮拭清潔滾柱和彈性塊的作用，使得兩者表面的雜質被清潔板刮下，且清潔板的尖端為橡膠材質是為了保護滾柱和彈性塊，避免清潔板刮傷彈性塊和滾柱的情況發生，且將清潔板設置呈向下彎曲，是為了防止刮除的雜質過多后涌向矩形槽內的情況發生。

優選的，所述滑槽的內壁固定安裝有空心的彈性球，所述彈性球的表面開設有縮孔，所述彈性球處于滑桿的下方，所述連接板的一側開設有和矩形槽相通的出氣孔，所述彈性球的縮孔和出氣孔相通，所述出氣孔處于清潔板的下方；工作時，當滾柱帶著滑桿下移時，滑桿會擠壓滑槽內的彈性球，使得彈性球內的氣體通過縮孔進入出氣孔內，進而吹向矩形槽內，實現吹氣清潔矩形槽和其內部零部件的作用。

優選的，所述出氣孔的一端通過扭簧轉動連接有矩形板，所述矩形板的一面開設有貫穿自身的方槽，所述方槽的截面呈傾斜狀；工作時，通過在出氣孔內安裝矩形板，當氣體通過出氣孔吹出時，會轉動頂開矩形板，使得矩形板打開后對氣體進行導向，使得氣體被導向清潔板處，進而將清潔板尖端上殘留的雜質刮除，起到清潔清潔板的作用，同時掉落的雜質會通過傾斜的方槽穿過矩形板，進而有效的避免雜質殘留在矩形板上，當出氣孔不吹氣時，矩形板在扭簧的作用力下復位，進而減少雜質進入出氣孔內，避免出氣孔出現堵塞無法出氣的情況。

本發明的有益效果如下：

1.本發明提供了一種含油污泥處理裝置，通過啟動處理機上的電推桿，讓電推桿帶動連接板和固定塊一起滑動，三角形的固定塊對含油污泥進行導向，防止含油污泥堆積在固定塊和連接板的頂部，進而有效地刮平過濾網上的含油污泥，使得含油污泥可以通過過濾網上的空隙進行流動，同時連接板配合過濾網對大顆粒雜質進行擠壓碾碎，從而方便大顆粒雜質通過過濾網，同時將大顆粒石子破碎后，能有效的防止其對后續的零部件進行撞擊損壞，進而大大的增加了含油污泥的通過率，有效的防止一次性倒入大量的含油污泥后導致進料口堵塞的情況發生，高效的通過能大大減短加工周期。

2.本發明提供了一種含油污泥處理裝置，通過在固定塊的側壁安裝弧形的輔助板，使得流落的含油污泥可以被輔助板接住，并緩慢地通過通槽流動，進而起到減緩含油污泥進入到過濾網上的情況發生，方便過濾網上的含油污泥進行通過后，后續的含油污泥再落到過濾網上，進而方便含油污泥通過過濾網，防止堵塞的情況發生。

（發明人：李建軍;王琦;劉長青;石裕玖;薛瀟;代禮軍）
