公布日：2024.04.26
申請日：2023.05.11
分類號：H02S20/32(2014.01)I;C02F1/00(2023.01)I;H02S30/20(2014.01)I;H02S40/30(2014.01)I;H02K7/10(2006.01)I;F24S30/45(2018.01)I
摘要
本發明公開了一種太陽能污水凈化裝置，涉及污水處理技術領域，其中該裝置包括：污水箱，其上設有多個相互鉸接的太陽能板，且太陽能板為污水箱供電；折疊組件，所述折疊組件安裝在污水箱的頂部；其中，所述折疊組件包含兩組分別設在太陽能板之間的連桿，且連桿與太陽能板的中部連接；所述太陽能板與連桿之間設有驅動器，通過驅動器帶動太陽能板之間進行開合。本發明所述的一種太陽能污水凈化裝置，由于采用了連桿將付太陽能板的中部連接在一起，所以，有效解決了現有的太陽能污水凈化裝置在使用時，太陽能板不便收納的技術問題，進而實現了太陽能板的快速折疊與展開，從而提高裝置的適用性，以及太陽能板收納的方便性。
權利要求書
1.一種太陽能污水凈化裝置，其特征在于，該裝置包括：污水箱(1)，其上設有多個相互鉸接的太陽能板(31)，且太陽能板(31)為污水箱(1)供電；折疊組件(3)，所述折疊組件(3)安裝在污水箱(1)的頂部，用于對太陽能板(31)進行折疊；其中，所述折疊組件(3)包含兩組分別設在太陽能板(31)之間的連桿(32)，且連桿(32)與太陽能板(31)的中部連接，通過連桿(32)將所有太陽能板(31)的中部保持在同一直線上；所述太陽能板(31)與連桿(32)之間設有驅動器，通過驅動器帶動太陽能板(31)之間進行開合。
2.如權利要求1所述的一種太陽能污水凈化裝置，其特征在于：所述連桿(32)包括多個相互鉸接的長桿，且最端部的所述長桿鉸接有短桿；其中，所述長桿的長度與太陽能板(31)的寬度相等，且長桿的中部通過轉軸與太陽能板(31)的中部連接；所述短桿的長度為長桿長度的一半，且短桿一端與最端部長桿連接，另一端通過軸承與太陽能板(31)的中部連接。
3.如權利要求2所述的一種太陽能污水凈化裝置，其特征在于：所述驅動器包含連接在相鄰兩個長桿鉸接處的自鎖馬達(33)，且自鎖馬達(33)的輸出軸后上纏繞有牽引繩(34)，所述牽引繩(34)的一端與相鄰兩個所述太陽能板(31)的鉸接處連接。
4.如權利要求3所述的一種太陽能污水凈化裝置，其特征在于：所述牽引繩(34)遠離自鎖馬達(33)的一端連接有連接片(35)，且牽引繩(34)通過連接片(35)與相鄰兩個太陽能板(31)的鉸接處連接。
5.如權利要求1所述的一種太陽能污水凈化裝置，其特征在于：所述太陽能板(31)包括支架，且支架的外部鑲嵌有若干光伏組件；其中，所述支架的頂部開設有嵌入槽，且所述支架通過嵌入槽與光伏組件嵌入式連接。

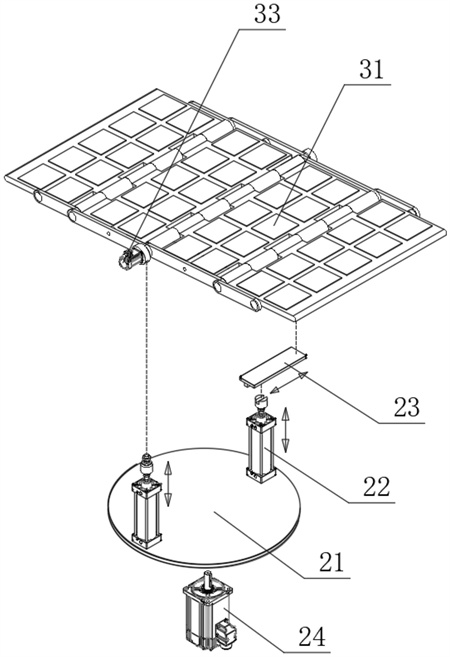

6.如權利要求2所述的一種太陽能污水凈化裝置，其特征在于：所述污水箱(1)與折疊組件(3)之間設有轉向組件(2)，且污水箱(1)通過轉向組件(2)帶動太陽能板(31)進行移動；其中，所述轉向組件(2)包含底盤(21)，且底盤(21)的頂部安裝有多個升降桿(22)，所述底盤(21)通過升降桿(22)調節太陽能板(31)的傾斜方向。
7.如權利要求6所述的一種太陽能污水凈化裝置，其特征在于：所述升降桿(22)的數量為兩組，其中一組所述升降桿(22)與相鄰兩個連桿(32)的連接處鉸接；另一組所述升降桿(22)的伸縮端滑動連接有滑軌(23)，且滑軌(23)與相鄰兩個連桿(32)的連接處鉸接；其中，兩組所述升降桿(22)分別與太陽能板(31)的兩側對應。
8.如權利要求6所述的一種太陽能污水凈化裝置，其特征在于：所述污水箱(1)的頂部安裝有電機(24)，且電機(24)的輸出軸與底盤(21)的底部連接；其中，所述底盤(21)通過電機(24)帶動太陽能板(31)進行旋轉。
9.如權利要求6所述的一種太陽能污水凈化裝置，其特征在于：所述太陽能板(31)的表面安裝有光敏電阻，且太陽能板(31)通過光敏電阻檢測太陽能板(31)是否與太陽正對；其中，所述太陽能板(31)的內部安裝有電阻表，通過電阻表檢測光敏電阻的電阻大小。
10.如權利要求6所述的一種太陽能污水凈化裝置，其特征在于：所述污水箱(1)與底盤(21)之間通過軸承連接。
發明內容
(一)解決的技術問題
正對現有技術的不足，本發明提供了一種太陽能污水凈化裝置，解決現有的太陽能污水凈化裝置在使用時，太陽能板不便收納的技術問題。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：
一種太陽能污水凈化裝置，該裝置包括污水箱，該污水箱用于存儲污水并對污水進行過濾，采用現已有的設備即可，且污水箱的頂部安裝有太陽能組件，采用市面上常見的光伏組件組成，通過太陽能組件吸收光能，再將光能轉化為電能，為其下方的污水箱提供動力，從而進行資源的合理利用：
污水箱，具有污水凈化功能，其上設有多個相互鉸接的太陽能板，且太陽能板為污水箱供電；
折疊組件，所述折疊組件安裝在污水箱的頂部，用于對太陽能板進行折疊，其上的太陽能組件吸收光能，再將光能轉化為電能；
其中，所述折疊組件包含兩組分別設在太陽能板之間的連桿，且連桿與太陽能板的中部連接，通過連桿將所有太陽能板的中部保持在同一直線上，從而方便將太陽能板折疊起來；
所述太陽能板與連桿之間設有驅動器，通過驅動器帶動太陽能板之間進行開合，為太陽能板的開合提供動力。
優選的，所述連桿包括多個相互鉸接的長桿，且最端部的所述長桿鉸接有短桿，同理，也可以全部采用長桿，不但可以節省部分材料，同時可以避免最端部的長桿裸露在外造成影響(因?yàn)橹挥虚L(zhǎng)桿的中部和太陽能板的中部連接)；
其中，所述長桿的長度與太陽能板的寬度相等，且長桿的中部通過轉軸與太陽能板的中部連接；
所述短桿的長度為長桿長度的一半，且短桿一端與最端部長桿連接，另一端通過軸承與太陽能板的中部連接。
優選的，所述驅動器包含連接在相鄰兩個長桿鉸接處的自鎖馬達，且自鎖馬達的輸出軸后上纏繞有牽引繩，所述牽引繩的一端與相鄰兩個所述太陽能板的鉸接處連接；所述牽引繩遠離自鎖馬達的一端連接有連接片，且牽引繩通過連接片與相鄰兩個太陽能板的鉸接處連接，因此在自鎖馬達通電時，能夠?qū)恳K進行收卷，使得牽引繩拉動，由于牽引繩的另一端與兩個太陽能板的鉸接處連接，所以，能夠使太陽能板與連桿在同一平面，從而使太陽能板展開；同理，當需要對太陽能板進行收放時，將牽引繩放出，此時太陽能板和連桿之間就能進行彎曲，之后再由通過按壓，將太陽能板之間折疊起來。
優選的，所述太陽能板包括支架，且支架的外部鑲嵌有若干光伏組件；
其中，所述支架的頂部開設有嵌入槽，且所述支架通過嵌入槽與光伏組件嵌入式連接，因此方便對損壞的光伏組件進行更換，提高資源的利用率，避免對整個太陽能板進行拆卸與更換。
優選的，所述污水箱與折疊組件之間設有轉向組件，且污水箱通過轉向組件帶動太陽能板進行移動，運動方式主要由以下兩種方式組成，一是通過電機帶動太陽能板進行旋轉，從而跟隨太陽就行移動；二是通過升降桿之間的伸縮差，調整太陽能板的傾斜方向，從而調整到與太陽光線直射的角度，由此提高太陽能板對調養光的吸收效率。
其中，所述轉向組件包含底盤，且底盤的頂部安裝有多個升降桿，所述底盤通過升降桿調節太陽能板的傾斜方向，通過各個升降桿的伸縮差，來實現太陽能板傾斜角度的調節，例如，其中一個伸長長度小于其他的升降桿的伸長長度，此時太陽能板就向該升降桿所在方向傾斜，而傾斜的程度，取決于該升降桿和其他升降桿的長度差，由此調整太陽能板的傾斜程度和傾斜方向。
優選的，此方案為優選方案：所述升降桿的數量為兩組，其中一組所述升降桿與相鄰兩個連桿的連接處鉸接；另一組所述升降桿的伸縮端滑動連接有滑軌，且滑軌與相鄰兩個連桿的連接處鉸接；
其中，兩組所述升降桿分別與太陽能板的兩側對應，因此，當其中一個升降桿收縮，而另一個升降桿伸長時，太陽能板就會向收縮的那個升降桿方向傾斜，而傾斜的程度，取決于該升降桿和另一個升降桿的長度差，由此調整太陽能板的傾斜程度和傾斜方向。
優選的，所述污水箱的頂部安裝有電機，且電機的輸出軸與底盤的底部連接；
其中，所述底盤通過電機帶動太陽能板進行旋轉，因此，在電機通電時，能夠帶動底盤以及安裝在底盤上的太陽能板進行同步旋轉，，從而跟隨太陽就行移動，通過與升降桿配合，達到正對太陽，并跟隨太陽的移動而移動。
優選的，所述太陽能板的表面安裝有光敏電阻，且太陽能板通過光敏電阻檢測太陽能板是否與太陽正對；
其中，所述太陽能板的內部安裝有電阻表，通過電阻表檢測光敏電阻的電阻大小，當太陽能板與太陽正對時，太陽能板上的光敏電阻值發生減小，因此，根據轉動過程中，光敏電阻的變化情況，得到最適角度和方向。
優選的，所述污水箱與底盤之間通過軸承連接，方便底盤在污水箱頂部旋轉。
(三)有益效果
1、由于采用了連桿將付太陽能板的中部連接在一起，所以，有效解決了現有的太陽能污水凈化裝置在使用時，太陽能板不便收納的技術問題，進而實現了太陽能板的快速折疊與展開，從而提高裝置的適用性，以及太陽能板收納的方便性。
2、由于采用了升降桿對太陽能板的傾斜方向進行調整，再由電機帶動光伏板進行旋轉，所以，有效解決了現有的太陽能污水凈化裝置在使用時，光能轉化量不穩定的技術問題，進而實現了太陽能板的調節，提高太陽能板對光能轉化的效率。
3、由于采用了光敏電阻檢測光線的強度，從而得到光線對太陽能板的照射情況，方便及時的調整太陽能板的傾斜角度和傾斜方向。
（發明人：王斌;韋超;王生;朱月梅;燕浩）
