公布日：2024.06.28
申請日：2023.07.03
分類號：C02F3/30(2023.01)I;C02F101/16(2006.01)N
摘要
本發明具體涉及一種用于鋰電行業脫氮營養液自動投加系統，具體涉及一種用于鋰電行業脫氮營養液自動投加系統，包括DO監測儀、曝氣單元、TN監測儀、營養液自動投加組件及電控單元、A池、O池，所述DO監測儀、曝氣單元、TN監測儀、營養液自動投加組件均和電控單元電芯連接，所述的DO監測儀用于監測A池和O池溶解氧，所述的曝氣單元用于向O池供氧，所述的TN監測儀用于監測O池末端或排放口TN變化，所述的營養液投加組件用于向A池及O池投加碳源或磷肥，所述的電控單元用于接收DO監測數據及排放口TN監測數據并控制曝氣單元及營養液投加組件。本發明通過自動電控單元及時調節閥開度控制曝氣量，提高曝氣準確性，根據水質實時監測數據及時投加碳源，為微生物生長發育提供營養，同時避免投加過量造成的泥量增加，及出水COD值、亞硝基氮的積累，能夠提高脫氮效率。
權利要求書
1.一種用于鋰電行業脫氮營養液自動投加系統包括DO監測儀、曝氣單元、TN監測儀、營養液自動投加組件及電控單元、A池、O池，所述DO監測儀、曝氣單元、TN監測儀、營養液自動投加組件均和電控單元電芯連接，所述的DO監測儀用于監測A池和O池溶解氧，所述的曝氣單元用于向O池供氧，所述的TN監測儀用于監測O池末端或排放口TN變化，所述的營養液投加組件用于向A池及O池投加碳源或磷肥，所述的電控單元用于接收DO監測數據及排放口TN監測數據并控制曝氣單元及營養液投加組件。
2.根據權利要求1所述的一種用于鋰電行業脫氮營養液自動投加系統，其特征在于：所述DO監測儀包括溶解氧傳感器及流通裝置，所述傳感器安裝在流通裝置的上方，通過水樣持續流過裝置時獲得水體中的溶解氧濃度。
3.根據權利要求1所述的一種用于鋰電行業脫氮營養液自動投加系統，其特征在于：所述曝氣單元包括鼓風機、曝氣器及曝氣管道，所述曝氣器設置于O池的底部，所述的曝氣管道包括曝氣總管和曝氣支管，所述的曝氣總管進氣端與鼓風機連通，所述曝氣支管與設置于O池的底部的曝氣器連通，所述的曝氣支管上設置有控制氣量的進氣閥，所述進氣閥與電控單元電性連接。
4.根據權利要求1所述的一種用于鋰電行業脫氮營養液自動投加系統，其特征在于：所述的A池DO為0-0.5ppm。
5.根據權利要求1所述的一種用于鋰電行業脫氮營養液自動投加系統，其特征在于：所述的O池DO為2.0-4.5ppm。
6.根據權利要求1所述的一種用于鋰電行業脫氮營養液自動投加系統，其特征在于：所述的DO溶度大于最大限值，減小閥開度或曝氣風機頻率，相反則反之。
7.根據權利要求3所述的一種用于鋰電行業脫氮營養液自動投加系統，其特征在于：所述的進氣閥設置于A池及O池的外側。
8.根據權利要求1所述的一種用于鋰電行業脫氮營養液自動投加系統，其特征在于：所述的TN監測儀包括預警系統，所述TN監測儀的測量范圍為0-100mg/l。所述的預警系統設定值為0.6-0.9倍TN排放標準。
9.根據權利要求8所述的一種用于鋰電行業脫氮營養液自動投加系統，其特征在于：所述的O池或A池溶解氧大于最大限值時，且預警系統設定值接近0.6-0.9倍TN排放標時，投加營養閥打開。
10.根據權利要求8所述的一種用于鋰電行業脫氮營養液自動投加系統，其特征在于：所述的O池或A池溶解氧小于最大限值時，且預警系統設定值小于0.6-0.9倍TN排放標時，投加營養閥關閉。
11.根據權利要求1所述的一種用于鋰電行業脫氮營養液自動投加系統，其特征在于：所述的營養液投加組件包括溶藥箱及加藥管，所述加藥管的進料端與溶藥箱連通，所述加藥管的出料端與A池連通，所述加藥管設有用于控制加藥量的計量泵及營養閥，所述的計量泵和營養閥可以自動調節營養液的加藥量，所述的計量泵與營養閥與電控單元電性連接。
12.根據權利要求8所述的一種用于鋰電行業脫氮營養液自動投加系統，其特征在于：所述的營養液為C源或磷肥。所述的C源為葡萄糖或甲醇，所述的磷肥為磷酸二氫鉀。
13.根據權利要求1所述的一種用于鋰電行業脫氮營養液自動投加系統，其特征在于：所述電控系統的控制器采用PLC控制程序，所述PLC控制程序根據設定的DO監測儀及TN監測儀預警系統的實時信號反饋，通過電控控制模塊控制閥開度來實現自動調節控制曝氣單元風量及營養液自動投加組件的投加量，保證系統控制的高效、穩定性。
發明內容
本發明的目的是為了解決上述現有技術的不足而提供一種用于鋰電行業脫氮營養液自動投加系統。該投加系統，脫氮效率高、出水水質好、運行穩定且運行費用較低。

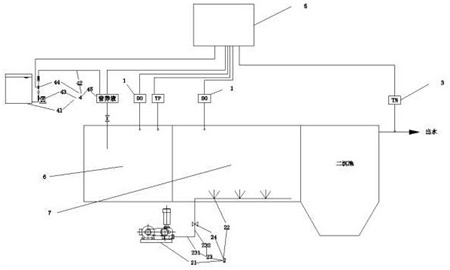

本發明的目的通過下述技術方案予以實現：一種用于鋰電行業脫氮營養液自動投加系統包括DO監測儀、曝氣單元、TN監測儀、營養液自動投加組件及電控單元、A池、O池，所述DO監測儀、曝氣單元、TN監測儀、營養液自動投加組件均和電控單元電芯連接，所述的DO監測儀用于監測A池和O池溶解氧，所述的曝氣單元用于向O池供氧，所述的TN監測儀用于監測O池末端或排放口TN變化，所述的營養液投加組件用于向A池及O池投加碳源或磷肥，所述的電控單元用于接收DO監測數據及排放口TN監測數據并控制曝氣單元及營養液投加組件。
進一步的，所述DO監測儀包括溶解氧傳感器及流通裝置，所述傳感器安裝在流通裝置的上方，通過水樣持續流過裝置時獲得水體中的溶解氧濃度。在脫氮過程中生物反硝化需要保持嚴格的缺氧條件，溶解氧對反硝化過程有抑制作用，而在硝化過程中溶解氧增高能夠促進NO3-N的形成，通過對水體DO進行實時監測，利于硝化反硝化細菌的生長，提高脫氮效率。
進一步的，所述曝氣單元包括鼓風機、曝氣器及曝氣管道，所述曝氣器設置于O池的底部，所述的曝氣管道包括曝氣總管和曝氣支管，所述的曝氣總管進氣端與鼓風機連通，所述曝氣支管與設置于O池的底部的曝氣器連通，所述的曝氣支管上設置有控制氣量的進氣閥，所述進氣閥與電控單元電性連接。
進一步的，所述的A池DO為0.0-0.5ppm。
進一步的，所述的O池DO為2.0-4.5ppm。
進一步的，所述的DO溶度大于最大限值，減小閥開度或曝氣風機頻率，相反則反之。
進一步的，所述的進氣閥設置于A池及O池的外側。在本發明中，所述進氣閥用于調節供氣量，為微生物提供所需DO。
進一步的，所述的TN監測儀包括預警系統，所述TN監測儀的測量范圍為0-100mg/l。所述的預警系統設定值為0.6-0.9倍TN排放標準。通過對水體TN進行實時監測，及時增加或減少營養劑的投加量，為硝化反硝化細菌提供適宜的環境條件，保證出水穩定達標排放。
進一步的，所述的O池或A池溶解氧大于最大限值時，且預警系統設定值接近0.6-0.9倍TN排放標時，投加營養閥打開。
進一步的，所述的O池或A池溶解氧小于最大限值時，且預警系統設定值小于0.6-0.9倍TN排放標時，投加營養閥關閉。
進一步的，所述的營養液投加組件包括溶藥箱及加藥管，所述加藥管的進料端與溶藥箱連通，所述加藥管的出料端與A池連通，所述加藥管設有用于控制加藥量的計量泵及營養閥，所述的計量泵和營養閥可以自動調節加藥量，所述的計量泵與營養閥與電控系統電性連接。
進一步的，所述的營養液為C源或磷肥。所述的C源為葡萄糖或甲醇，所述的磷肥為磷酸二氫鉀。在本發明中，以葡萄糖作為外加碳源，利于微生物的利用，脫氮效果好，或者選用甲醇作為外加碳源，為最具性?xún)r(jià)比的碳源，污泥產量小，價格便宜。
進一步的，所述電控單元的控制器采用PLC控制程序，所述PLC控制程序根據設定的DO監測儀及TN監測儀預警系統的實時信號反饋，通過電控控制模塊控制閥開度來實現自動調節控制曝氣單元風量及營養液自動投加組件的投加量，保證系統控制的高效、穩定性。本發明中選用葡萄糖或者甲醇作為外加碳源，若投加過量勢必會增加污泥產量，而污泥處理成本很高，另外投加過量，容易引起細菌大量增值，導致污泥膨脹，也易產生亞硝態氮積累，影響出水水質；若投加不足，反硝化過程受阻，影響污水處理效果，通過實時廢水監測，根據水質濃度合理調控投加量，提高脫氮處理效率。
本發明的有益效果在于：本發明能夠提高系統自動化程度，及時通過閥開度調節氣量，提高曝氣的準確性，控制營養閥的啟閉調節營養劑加藥種類及數量，同時提高投加營養液的準確性，減少人為誤判及投加不及時問題，提高污水脫氮效率。
（發明人：戴雙建;秦晶;李傳家;張玉巖）
