公布日：2024.06.14
申請日：2024.04.07
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)I;C02F1/28(2023.01)I;C02F1/32(2023.01)I;C02F1/44(2023.01)I;B01D36/02(2006.01)I;C02F101/10(2006.01)N;C02F101
/30(2006.01)N
摘要
本發明提供一種提高脫鹽水回收效率與產水水質的處理裝置和方法，所述裝置包括依次連接的自清洗過濾器、倒置布水器、反滲透裝置和儲水箱，所述倒置布水器的分水管中設置有多節可拆卸的過濾裝置，從上到下依次設置有石英砂過濾裝置、活性炭過濾裝置、超濾裝置。所述提高脫鹽水回收效率與產水水質的處理工藝及裝置，通過利用倒置布置的布水器，實現了脫鹽水在自身重力的影響下，經過多個過濾裝置，以及最后經過反滲透處理，從而實現了高效率的回收，并且過濾的水質良好。
權利要求書

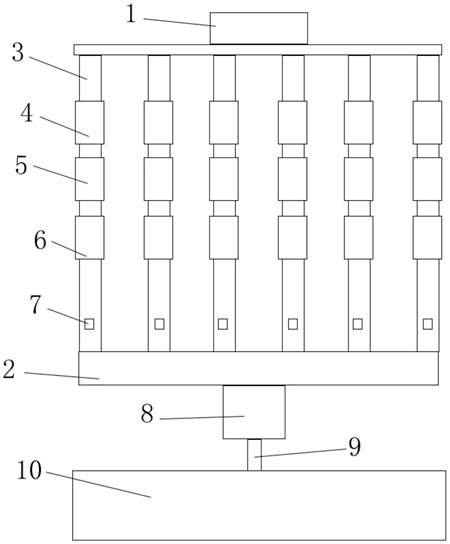

1.一種提高脫鹽水回收效率與產水水質的處理裝置，其特征在于：包括依次連接的自清洗過濾器、倒置布水器、反滲透裝置和儲水箱，所述倒置布水器的分水管中設置有多節可拆卸的過濾裝置，從上到下依次設置有石英砂過濾裝置、活性炭過濾裝置、超濾裝置。
2.根據權利要求1所述的提高脫鹽水回收效率與產水水質的處理裝置，其特征在于：所述自清洗過濾器通過平板儲水裝置與倒置布水器的各分水管相連接，所述平板儲水裝置是一個扁平狀的儲水容器。
3.根據權利要求1所述的提高脫鹽水回收效率與產水水質的處理裝置，其特征在于：所述分水管設置有8～12組。
4.根據權利要求1所述的提高脫鹽水回收效率與產水水質的處理裝置，其特征在于：所述分水管設置有觀察窗。
5.根據權利要求1所述的提高脫鹽水回收效率與產水水質的處理裝置，其特征在于：所述反滲透裝置和儲水箱之間通過透明管道進行連接，所述透明管道的外側設置有紫外消毒裝置。
6.根據權利要求1所述的提高脫鹽水回收效率與產水水質的處理裝置，其特征在于：所述多節過濾裝置之間的管道設置有閥門。
7.一種提高脫鹽水回收效率與產水水質的處理方法，包括以下步驟：S1：通過自清洗過濾器對待回收脫鹽水過濾；S2：使用倒置布水器的分水管中的過濾裝置進行再過濾；S3：通過與倒置布水器相連接的反滲透裝置進行處理；S4：對反滲透裝置處理后的脫鹽水進行消毒；S5：儲存。
8.根據權利要求1所述的提高脫鹽水回收效率與產水水質的處理方法，其特征在于：步驟S3中，過濾裝置包括依次連接的石英砂過濾裝置、活性炭過濾裝置和超濾裝置。
9.根據權利要求1所述的提高脫鹽水回收效率與產水水質的處理方法，其特征在于：步驟S3中，過濾裝置可拆卸的固定在分水管上。
發明內容
本發明提供了一種提高脫鹽水回收效率與產水水質的處理工藝及裝置，用于解決對于脫鹽水提高回收效率并提高水質的問題，其技術方案如下所述：
一種提高脫鹽水回收效率與產水水質的處理裝置，包括依次連接的自清洗過濾器、倒置布水器、反滲透裝置和儲水箱，所述倒置布水器的分水管中設置有多節可拆卸的過濾裝置，從上到下依次設置有石英砂過濾裝置、活性炭過濾裝置、超濾裝置。
所述自清洗過濾器通過平板儲水裝置與倒置布水器的各分水管相連接，所述平板儲水裝置是一個扁平狀的儲水容器。
所述分水管設置有8～12組。
所述分水管設置有觀察窗。
所述反滲透裝置和儲水箱之間通過透明管道進行連接，所述透明管道的外側設置有紫外消毒裝置。
所述多節過濾裝置之間的管道設置有閥門。
一種提高脫鹽水回收效率與產水水質的處理方法，包括以下步驟：
S1：通過自清洗過濾器對待回收脫鹽水過濾；
S2：使用倒置布水器的分水管中的過濾裝置進行再過濾；
S3：通過與倒置布水器相連接的反滲透裝置進行處理；
S4：對反滲透裝置處理后的脫鹽水進行消毒；
S5：儲存。
步驟S3中，過濾裝置包括依次連接的石英砂過濾裝置、活性炭過濾裝置和超濾裝置。
步驟S3中，過濾裝置可拆卸的固定在分水管上。
所述提高脫鹽水回收效率與產水水質的處理工藝及裝置，通過利用倒置布置的布水器，實現了脫鹽水在自身重力的影響下，經過多個過濾裝置，以及最后經過反滲透處理，從而實現了高效率的回收，并且過濾的水質良好。
（發明人：白淵濤;鮑丙永;李振華;單興華;柳金文;劉維青）
