公布日：2024.04.26

申請日：2024.03.22

分類號：C02F9/00(2023.01)I;C02F1/50(2023.01)I;C02F1/00(2023.01)I;C02F3/34(2023.01)I;C02F7/00(2006.01)I;C02F3/30(2023.01)I;C02F101/30(2006.01)N

摘要

本發明公開了一種工業污水綜合處理裝置，包括箱體，箱體一端從外向內依次設有調節池、一次沉淀池以及曝氣池，調節池以及一次沉淀池的側面設有控制室，箱體另一端從外向內依次設有清水池、消毒池、二次沉淀池以及后處理池，二次沉淀池及消毒池上方的箱體上均設有加藥箱，后處理池內地部一側設有限流板，后處理池以及曝氣池之間設有微生物反應倉，微生物反應倉內設有微生物管道反應裝置。本發明的有益效果是：本發明的污水處理氧氣利用效率高，能夠提供適宜的環境條件，有效促進厭氧微生物的生長和反應，使其能夠降解更復雜的有機物，有效處理高濃度有機廢水；空間優化，通過多層蛇形管狀結構增加有機物處理能力的同時，減少整體占地面積。

權利要求書

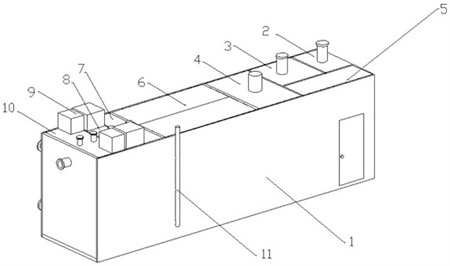

1.一種工業污水綜合處理裝置，其特征在于：包括箱體（1），所述箱體（1）一端從外向內依次設有調節池（2）、一次沉淀池（3）以及曝氣池（4），所述調節池（2）以及一次沉淀池（3）的側面設有控制室（5），所述箱體（1）另一端從外向內依次設有清水池（10）、消毒池（9）、二次沉淀池（8）以及后處理池（7），所述二次沉淀池（8）及消毒池（9）上方的所述箱體（1）上均設有加藥箱（81），所述后處理池（7）內地部一側設有限流板（71），所述后處理池（7）以及曝氣池（4）之間設有微生物反應倉（6），所述微生物反應倉（6）內設有微生物管道反應裝置（60）。

2.根據權利要求1所述的一種工業污水綜合處理裝置，其特征在于：所述微生物管道反應裝置（60），包括底板（61），所述底板（61）下方設有若干安裝槽（611），所述安裝槽（611）內設有固定塊（612），所述固定塊（612）設置于所述微生物反應倉（6）底部，所述底板（61）上方設有若干下半圓槽（613），所述底板（61）上方依次交錯設有若干對上安裝板（62）以及下安裝板（63），且最后以一塊上安裝板（62）封頂，所述底板（61）上的下半圓槽（613）之間的凸臺位置上方對應的上安裝板（62）頂部位置及對應的下安裝板（63）底部位置設有若干對稱梯形槽，且對應的構成六邊形管道狀結構，所述底板（61）上的下半圓槽（613）對應位置上方的上安裝板（62）底部位置設有對應的上半圓槽（621），所述底板（61）上的下半圓槽（613）對應位置上方的下安裝板（63）頂部位置均設有相同的下半圓槽（613），且對應的上半圓槽（621）與下半圓槽（613）形成圓形管道，所述圓形管道內設有直管（64），所述直管（64）兩端的對應上安裝板（62）以及下安裝板（63）上設有固定槽，所述上安裝板（62）以及下安裝板（63）上的固定槽對應形成矩形槽（65），所述矩形槽（65）四角位置對應的上安裝板（62）以及下安裝板（63）上設有安裝孔，所述矩形槽（65）內設有固定板（66）。

3.根據權利要求2所述的一種工業污水綜合處理裝置，其特征在于：所述直管（64）之間通過彎管（67）相連，形成多層的蛇形彎管狀結構，所述多層的蛇形彎管狀結構的首端連接出水管道（601），尾端為進水管道（602），且每一層直管（64）與彎管（67）之間均形成蛇形管，每一層所述蛇形管末端通過所述彎管（67）連接上一層的蛇形管的直管（64），所述彎管（67）兩端設有固定板（66），所述固定板（66）與所述矩形槽（65）一一對應，所述固定板（66）上設有與所述安裝孔對應的固定孔（661），所述固定板（66）固定于所述矩形槽（65）內。

4.根據權利要求3所述的一種工業污水綜合處理裝置，其特征在于：所述安裝槽（611）對應上方的下安裝板（63）底部設有與所述安裝槽（611）相同的限位槽（631），所述限位槽（631）底部的所述上安裝板（62）上設有與之對應的限位板（622）。

5.根據權利要求4所述的一種工業污水綜合處理裝置，其特征在于：所述調節池（2）與所述一次沉淀池（3）之間的隔板上部設有連接口，所述一次沉淀池（3）以及曝氣池（4）之間的隔板上部同樣高度設有連接口，所述清水池（10）、消毒池（9）、二次沉淀池（8）以及后處理池（7）之間的隔板上均設有設有連接口。

6.根據權利要求5所述的一種工業污水綜合處理裝置，其特征在于：所述出水管道（601）設置于所述限流板（71）下方且連接所述后處理池（7）底部，所述后處理池（7）內設有填料。

7.根據權利要求6所述的一種工業污水綜合處理裝置，其特征在于：所述曝氣池（4）與所述一次沉淀池（3）相對的內壁上方設有注水槽（40），所述注水槽（40）內設有電泵，所述電泵管道連接所述微生物管道反應裝置（60）上的進水管道（602）。

8.根據權利要求7所述的一種工業污水綜合處理裝置，其特征在于：所述固定板（66）軸心位置設有固定架（662），所述固定架（662）之間設有旋轉底座（663），對應相同所述直管（64）兩端的固定板（66）上的旋轉底座（663）之間設有旋轉軸（664），所述旋轉底座（663）內設有旋轉電機，所述旋轉軸（664）上設有螺旋葉片（665），所述螺旋葉片（665）為載體塑料材質，且鏤空成網狀結構，所述螺旋葉片（665）內外邊側為載體塑料形成的框體。

9.根據權利要求8所述的一種工業污水綜合處理裝置，其特征在于：所述曝氣池（4）底部設有曝氣管道（41），所述曝氣池（4）上方設有攪拌軸（42），所述攪拌軸（42）上方的箱體（1）上設有攪拌電機，所述攪拌軸（42）下方設有2～5層的攪拌扇葉（43）。

10.根據權利要求9所述的一種工業污水綜合處理裝置，其特征在于：所述出水管道（601）以及上方的連接用的所述彎管（67）上方均設有集氣分管連接集氣管道（11），所述調節池（2）、一次沉淀池（3）、曝氣池（4）、清水池（10）、消毒池（9）、二次沉淀池（8）以及后處理池（7）側面上下均設有進料管道以及排放管道，上方均設有排氣管道。

發明內容

針對上述不足，本發明提供一種工業污水綜合處理裝置，通過解析AAO工藝，及綜合ABR工藝，針對一體化污水處理設備結構進行優化，得到逐步自生厭氧環境的管狀反應器和ABR工藝單一艙室結合的處理工藝，有效提高高濃度污水處理能力，加快處理縮減處理步驟，使得相同體積的一體化污水處理設備處理能力得到進一步提升，有效的縮小了綜合處理裝置的占地面積。本發明通過以下技術方案如下：一種工業污水綜合處理裝置，包括箱體，所述箱體一端從外向內依次設有調節池、一次沉淀池以及曝氣池，所述調節池以及一次沉淀池的側面設有控制室，所述箱體另一端從外向內依次設有清水池、消毒池、二次沉淀池以及后處理池，所述二次沉淀池及消毒池上方的所述箱體上均設有加藥箱，所述后處理池內地部一側設有限流板，所述后處理池以及曝氣池之間設有微生物反應倉，所述微生物反應倉內設有微生物管道反應裝置。

進一步的，所述微生物管道反應裝置，包括底板，所述底板下方設有若干安裝槽，所述安裝槽內設有固定塊，所述固定塊設置于所述微生物反應倉底部，所述底板上方設有若干下半圓槽，所述底板上方依次交錯設有若干對上安裝板以及下安裝板，且最后以一塊上安裝板封頂，所述底板上的下半圓槽之間的凸臺位置上方對應的上安裝板頂部位置及對應的下安裝板底部位置設有若干對稱梯形槽，且對應的構成六邊形管道狀結構，所述底板上的下半圓槽對應位置上方的上安裝板底部位置設有對應的上半圓槽，所述底板上的下半圓槽對應位置上方的下安裝板頂部位置均設有相同的下半圓槽，且對應的上半圓槽與下半圓槽形成圓形管道，所述圓形管道內設有直管，所述直管兩端的對應上安裝板以及下安裝板上設有固定槽，所述上安裝板以及下安裝板上的固定槽對應形成矩形槽，所述矩形槽四角位置對應的上安裝板以及下安裝板上設有安裝孔，所述矩形槽內設有固定板。

進一步的，所述直管之間通過彎管相連，形成多層的蛇形彎管狀結構，所述多層的蛇形彎管狀結構的首端連接出水管道，尾端為進水管道，且每一層直管與彎管之間均形成蛇形管，每一層所述蛇形管末端通過所述彎管連接上一層的蛇形管的直管，所述彎管兩端設有固定板，所述固定板與所述矩形槽一一對應，所述固定板上設有與所述安裝孔對應的固定孔，所述固定板固定于所述矩形槽內。

進一步的，所述安裝槽對應上方的下安裝板底部設有與所述安裝槽相同的限位槽，所述限位槽底部的所述上安裝板上設有與之對應的限位板。

進一步的，所述調節池與所述一次沉淀池之間的隔板上部設有連接口，所述一次沉淀池以及曝氣池之間的隔板上部同樣高度設有連接口，所述清水池、消毒池、二次沉淀池以及后處理池之間的隔板上均設有設有連接口。

進一步的，所述出水管道設置于所述限流板下方且連接所述后處理池底部，所述后處理池內設有填料。

進一步的，所述曝氣池與所述一次沉淀池相對的內壁上方設有注水槽，所述注水槽內設有電泵，所述電泵管道連接所述微生物管道反應裝置上的進水管道。

進一步的，所述固定板軸心位置設有固定架，所述固定架之間設有旋轉底座，對應相同所述直管兩端的固定板上的旋轉底座之間設有旋轉軸，所述旋轉底座內設有旋轉電機，所述旋轉軸上設有螺旋葉片，所述螺旋葉片為載體塑料材質，且鏤空成網狀結構，所述螺旋葉片內外邊側為載體塑料形成的框體。

進一步的，所述曝氣池底部設有曝氣管道，所述曝氣池上方設有攪拌軸，所述攪拌軸上方的箱體上設有攪拌電機，所述攪拌軸下方設有～層的攪拌扇葉。

進一步的，所述出水管道以及上方的連接用的所述彎管上方均設有集氣分管連接集氣管道，所述調節池、一次沉淀池、曝氣池、清水池、消毒池、二次沉淀池以及后處理池側面上下均設有進料管道以及排放管道，上方均設有排氣管道。

本發明的有益效果是：1.氧氣利用效率高，在好氧條件下，通過自身反應逐步形成厭氧區，可以最大限度地利用氧氣，減少氧氣的浪費，并提高氧氣的利用效率，同時通過減少好氧區的需氧量，降低了供氧的能量要求，從而節約能源成本；2.本發明厭氧區域的形成可以提供適宜的環境條件，同時處理時間便于控制，有效促進厭氧微生物的生長和反應，使得厭氧菌群能夠降解更復雜的有機物，如長鏈脂肪酸和氨基酸，進一步提高廢水的處理效率和降解能力，特別是對于高濃度的有機污水處理能力得到進一步的提升；3.通過多層蛇形管道結構的設置，有效減少了工藝步驟，將多步處理合并，縮小了設備安裝空間，有效降低設備的空間占有率，使得整體裝置的占地空間得到縮減。

（發明人：張金蘭;朱闖;劉寧）
