公布日：2024.04.19
申請日：2024.01.12
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I
摘要
本發明公開了一種工業污水過濾裝置，涉及污水處理領域。包括主體外殼，所述主體外殼外表面的頂部固定連接有投放部件，所述主體外殼外表面的遠離投放部件的一端固定連接有過濾清理部件，所述主體外殼內腔的固定連接有收集部件，本發明通過設置投放部件，在污水通過主體外殼進沖擊排放時，污水沖擊的同時帶動導向桿在主體外殼的內腔中轉動，使得導向桿對限位塊進行擠壓，從而使得絮凝劑通過落料口對主體外殼內腔中的污水進行投放，通過設置投放部件污水沖擊經過投放部件時能夠通過污水的沖擊力自動進行投放絮凝劑，使得污水在投放時更加便捷的進行絮凝投放工作，從而減少人工作業投放工作。
權利要求書

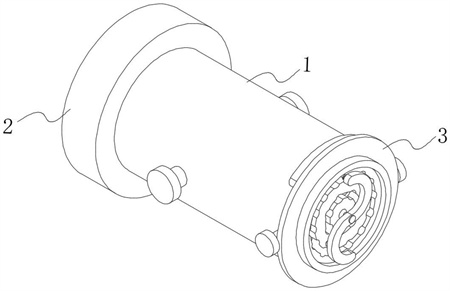

1.一種工業污水過濾裝置，包括主體外殼（1），其特征在于：所述主體外殼（1）外表面的頂部固定連接有投放部件（2），所述主體外殼（1）外表面的遠離投放部件（2）的一端固定連接有過濾清理部件（3），所述主體外殼（1）內腔的固定連接有收集部件（4）：所述過濾清理部件（3）包括過濾底座（31），所述過濾底座（31）外表面的頂部固定連接有過濾外殼（32），所述過濾外殼（32）外表面的中部插接有電動液壓桿（33），所述電動液壓桿（33）的輸出端固定連接有清潔桿一（34），所述清潔桿一（34）外表面的兩端轉動連接有清潔桿二（35），所述清潔桿一（34）內腔的中部轉動連接有連桿（36），所述連桿（36）遠離清潔桿一（34）的一端通過插口轉動連接有清潔板三（37），所述過濾外殼（32）外表面的底部固定連接有疏通機構（38），所述過濾外殼（32）的外表面固定連接有清潔槽（39）。
2.根據權利要求1所述的一種工業污水過濾裝置，其特征在于：所述疏通機構（38）包括濾網板（381），所述濾網板（381）遠離清潔槽（39）的一端均勻開設有導向槽（382），所述濾網板（381）外表面遠離清潔槽（39）一端的軸心處轉動連接有疏通導桿（383），所述疏通導桿（383）內腔的底部固定連接有疏通塊（384），所述疏通塊（384）的外表面套接有疏通彈簧（385）。
3.根據權利要求2所述的一種工業污水過濾裝置，其特征在于：所述清潔槽（39）遠離過濾外殼（32）的一端與主體外殼（1）外表面的底部固定連接，所述清潔桿一（34）外表面的底部與濾網板（381）外表面靠近清潔板三（37）的一端滑動連接，所述疏通彈簧（385）靠近疏通塊（384）的一端與疏通塊（384）外表面的頂部固定連接，所述疏通彈簧（385）遠離疏通塊（384）的一端與疏通導桿（383）內腔的底部固定連接。
4.根據權利要求1所述的一種工業污水過濾裝置，其特征在于：所述清潔槽（39）貫穿過濾外殼（32）的內壁，所述清潔槽（39）內腔的兩側與清潔板三（37）的外表面滑動連接，所述電動液壓桿（33）貫穿過濾外殼（32）的內壁，所述電動液壓桿（33）輸出端的外表面與過濾外殼（32）的內壁滑動連接。
5.根據權利要求1所述的一種工業污水過濾裝置，其特征在于：所述投放部件（2）包括投放外殼（21），所述投放外殼（21）內壁的軸心處滑動連接有沖擊機構（22），所述投放外殼（21）的外表面上插接有限位塊（23），所述限位塊（23）的外表面套接有投放彈簧（24），所述限位塊（23）的外表面轉動連接有限位板一（25），所述投放外殼（21）的內壁插接有連接桿（26），所述連接桿（26）的外表面套接有限位板二（27），所述連接桿（26）外表面遠離沖擊外殼（42）的一端固定連接有塞塊（28）。
6.根據權利要求5所述的一種工業污水過濾裝置，其特征在于：所述投放彈簧（24）靠近限位塊（23）的一端與限位塊（23）遠離沖擊機構（22）的一端固定連接，所述投放彈簧（24）遠離限位塊（23）的一端與投放外殼（21）內腔靠近限位板一（25）的一側固定連接，所述限位板一（25）遠離限位塊（23）的一端與限位板二（27）外表面靠近限位板一（25）的一端滑動連接，所述限位板一（25）外表面的中部通過插口與投放外殼（21）內腔的底部轉動連接。
7.根據權利要求5所述的一種工業污水過濾裝置，其特征在于：所述投放外殼（21）的內壁開設有投放口（29），所述投放口（29）的外表面與連接桿（26）的外表面滑動連接，所述限位塊（23）的外表面貫穿投放外殼（21）的內壁，所述限位塊（23）的外表面與投放外殼（21）的內腔滑動連接，所述限位塊（23）的外表面遠離沖擊機構（22）的一端與投放外殼（21）的內壁固定連接。
8.根據權利要求7所述的一種工業污水過濾裝置，其特征在于：所述沖擊機構（22）包括固定架（221），所述固定架（221）外表面的中部通過插口轉動連接有導向桿（222），所述固定架（221）的內壁轉動來接有攪拌桿（223），所述導向桿（222）的外表面與限位塊（23）的外表面滑動連接，所述固定架（221）的外表面與主體外殼（1）的內壁固定連接。
9.根據權利要求1所述的一種工業污水過濾裝置，其特征在于：所述收集部件（4）包括轉動軸（41），所述轉動軸（41）的外表面固定連接有沖擊外殼（42），所述沖擊外殼（42）的內腔的兩側滑動連接有滑動板（43），所述滑動板（43）外表面遠離轉動軸（41）的一端固定連接有導向塊（44），所述導向塊（44）靠近轉動軸（41）的一端固定連接有沖擊彈簧（45），所述沖擊外殼（42）的外表面遠離滑動板（43）的一端均勻開設有過孔（46）。
10.根據權利要求9所述的一種工業污水過濾裝置，其特征在于：所述沖擊彈簧（45）遠離導向塊（44）的一端與沖擊外殼（42）遠離轉動軸（41）的一端固定連接，所述滑動板（43）的外表面與沖擊外殼（42）內腔的兩側滑動連接，所述轉動軸（41）的外表面的兩端與主體外殼（1）內壁的兩端轉動連接。
發明內容
針對現有技術的不足，本發明解決其技術問題所采用的技術方案是：本發明所述的一種工業污水過濾裝置，包括主體外殼，所述主體外殼外表面的頂部固定連接有投放部件，所述主體外殼外表面的遠離投放部件的一端固定連接有過濾清理部件，所述主體外殼內腔的固定連接有收集部件。
優選的，過濾清理部件包括過濾底座，過濾底座外表面的頂部固定連接有過濾外殼，過濾外殼外表面的中部插接有電動液壓桿，電動液壓桿貫穿過濾外殼的內壁，電動液壓桿輸出端的外表面與過濾外殼的內壁滑動連接，電動液壓桿的輸出端固定連接有清潔桿一，清潔桿一外表面的底部與濾網板外表面靠近清潔板三的一端滑動連接，清潔桿一外表面的兩端轉動連接有清潔桿二，清潔桿一內腔的中部轉動連接有連桿，連桿遠離清潔桿一的一端通過插口轉動連接有清潔板三，過濾外殼外表面的底部固定連接有疏通機構，疏通機構包括濾網板，濾網板遠離清潔槽的一端均勻開設有導向槽，濾網板外表面遠離清潔槽一端的軸心處轉動連接有疏通導桿，疏通導桿內腔的底部固定連接有疏通塊，疏通塊的外表面套接有疏通彈簧，疏通彈簧靠近疏通塊的一端與疏通塊外表面的頂部固定連接，疏通彈簧遠離疏通塊的一端與疏通導桿內腔的底部固定連接，過濾外殼的外表面固定連接有清潔槽，清潔槽遠離過濾外殼的一端與主體外殼外表面的底部固定連接，清潔槽貫穿過濾外殼的內壁，清潔槽內腔的兩側與清潔板三的外表面滑動連接；污水通過濾網板時，濾網板上會殘留大量的絮凝沉淀物，通過電動液壓桿輸出端的帶動，使得清潔桿一在濾網板的外表面上進行往復清潔移動，使得清潔桿一與清潔桿二將濾網板上殘留的絮凝沉淀物向濾網板外表面的中部進行推集，清潔桿一移動的同時，通過拉動連桿，使得清潔板三推動濾網板上殘留的沉淀的絮凝劑通過連桿的移動推到清潔槽的內部，當污水持續通過濾網板時，通過水流的帶動使得疏通導桿在濾網板遠離清潔槽的一端上轉動，疏通導桿轉動的同時，疏通塊通過疏通導桿帶動，在導向槽內滑動，通過疏通彈簧的拉伸作用對濾網板上的網孔進行疏通，防止中和后的絮凝劑沉淀物對濾網板造成堵塞，本發明通過設置過濾清理部件，污水經過濾網板流出后，濾網板上會殘留大量的絮凝劑沉淀物，不僅使得過濾后的污水通過濾網板的速度變慢，且濾網板上沉淀物較多時會對過濾工作造成一定的影響，通過增加過濾清理機構，通過清潔桿一與清潔桿二的配合，通過清潔桿一移動的同時將濾網板上堆積的沉淀物向濾網板的軸心處進行推集，同時通過清潔桿一移動的同時，通過拉桿的帶動，使得清潔桿二將清潔桿一推集在濾網板軸心處的絮凝沉淀物向濾網板的兩邊進行推動，從而將沉淀物推入到清潔槽內進行收集，防止濾網板上吸附過多的絮凝沉淀物對過濾工作造成干擾，當污水持續通過濾網板時，通過水流的帶動使得疏通導桿在濾網板上轉動，通過導向彈簧的伸縮作用對濾網板上的網孔進行疏通，防止廢水中和后的絮凝劑沉淀物經過廢水帶動經過濾網板時，絮凝劑的沉淀物對濾網板造成堵塞，對后續廢水流出的速度造成影響。
優選的，所述投放部件包括投放外殼，所述投放外殼內壁的軸心處滑動連接有沖擊機構，所述投放外殼的外表面上插接有限位塊，所述限位塊的外表面貫穿投放外殼的內壁，所述限位塊的外表面與投放外殼的內腔滑動連接，所述限位塊的外表面遠離沖擊機構的一端與投放外殼的內壁固定連接，所述限位塊的外表面套接有投放彈簧，所述投放彈簧靠近限位塊的一端與限位塊遠離沖擊機構的一端固定連接，所述投放彈簧遠離限位塊的一端與投放外殼內腔靠近限位板一的一側固定連接，所述限位塊的外表面轉動連接有限位板一，所述限位板一遠離限位塊的一端與限位板二外表面靠近限位板一的一端滑動連接，所述限位板一外表面的中部通過插口與投放外殼內腔的底部轉動連接，所述投放外殼的內壁插接有連接桿，所述連接桿的外表面套接有限位板二，所述連接桿外表面遠離沖擊外殼的一端固定連接有塞塊，所述投放外殼的內壁開設有投放口，所述投放口的外表面與連接桿的外表面滑動連接；工作時，污水進入主體外殼的內腔中，通過污水在主體外殼的內腔中沖擊，帶動導向桿在主體外殼的內腔中轉動，導向桿轉動的同時對限位塊進行擠壓轉動，通過導向桿對限位塊進行擠壓，使得限位塊在投放外殼的內腔中進行滑動，限位塊滑動的同時使得通過投放彈簧的收縮作用帶動限位板一在沖擊外殼的內腔中轉動，限位板一的轉動的同時連接桿通過限位板二的帶動，使得塞塊脫離投放口，從而對主體外殼內腔進行投放藥物，本發明通過設置投放部件，在污水通過主體外殼進沖擊排放時，污水沖擊的同時帶動導向桿在主體外殼的內腔中轉動，使得導向桿對限位塊進行擠壓，從而使得絮凝劑通過落料口對主體外殼內腔中的污水進行投放，通過設置投放部件污水沖擊經過投放部件時能夠通過污水的沖擊力自動進行投放絮凝劑，通過廢水流速沖擊帶動導向桿在裝置內轉動，從而根據廢水流速的大小對裝置內進行絮凝劑投放作業，避免水流過小時投放過多絮凝劑，對絮凝劑造成浪費，使得污水在投放時更加便捷的進行絮凝投放工作，從而減少人工作業投放工作。
優選的，所述沖擊機構包括固定架，所述固定架外表面的中部通過插口轉動連接有導向桿，所述固定架的內壁轉動來接有攪拌桿，所述導向桿的外表面與限位塊的外表面滑動連接，所述固定架的外表面與主體外殼的內壁固定連接；污水經過攪拌桿的沖擊攪拌，使得與藥物混合的污水能夠與藥物快速發生反應，本發明通過設置沖擊機構，通過增加沖擊機構，在污水經過投放部件后對主體外殼內腔中的污水進行投放中和工作后經過沖擊機構的時候，通過攪拌桿能夠?qū)χ泻托跄齽┖蟮奈鬯M(jìn)行攪拌轉動，加快了污水與絮凝劑反應中和的速度，使得后續收集部件能夠?qū)U水中發生沉淀的絮凝沉淀物進行收集。
優選的，所述收集部件包括轉動軸，所述轉動軸的外表面的兩端與主體外殼內壁的兩端轉動連接，所述轉動軸的外表面固定連接有沖擊外殼，所述沖擊外殼的內腔的兩側滑動連接有滑動板，所述滑動板的外表面與沖擊外殼內腔的兩側滑動連接，所述滑動板外表面遠離轉動軸的一端固定連接有導向塊，所述導向塊靠近轉動軸的一端固定連接有沖擊彈簧，所述沖擊彈簧遠離導向塊的一端與沖擊外殼遠離轉動軸的一端固定連接，所述沖擊外殼的外表面遠離滑動板的一端均勻開設有過孔，經過污水在主體外殼的內腔中沖擊，使得污水與沖擊外殼進行沖擊，加速藥物與污水反應的同時，經過污水的持續沖擊使得導向塊帶動滑動板在沖擊外殼的內腔中進行滑動，使得污水中經過沖擊絮凝沉淀物，通過導向塊的導向進入沖擊外殼的內腔中，沖擊外殼轉動后通過沖擊彈簧的收縮作用，使得沖擊外殼轉動后滑動板對沖擊外殼進行封閉，本發明通過設置收集部件，當污水與絮凝劑進行藥物混合后，通過污水持續的沖擊，同時通過滑動板在沖擊外殼的內腔中滑動，使得污水中與絮凝劑發生反應的沉淀物，經過導向塊進入到?jīng)_擊外殼的內腔中，從而對絮凝沉淀物進行收集，通過增加收集部件在污水沖擊沖擊外殼的時候加速污水與絮凝劑反應的同時，也能夠?qū)Πl(fā)生反應后的絮凝沉淀物進行收集。
本發明的有益效果如下：1.本發明通過設置投放部件，在污水通過主體外殼進沖擊排放時，污水沖擊的同時帶動導向桿在主體外殼的內腔中轉動，使得導向桿對限位塊進行擠壓，從而使得絮凝劑通過落料口對主體外殼內腔中的污水進行投放，通過設置投放部件污水沖擊經過投放部件時能夠通過污水的沖擊力自動進行投放絮凝劑，通過廢水流速沖擊帶動導向桿在裝置內轉動，從而根據廢水流速的大小對裝置內進行絮凝劑投放作業，避免水流過小時投放過多絮凝劑，對絮凝劑造成浪費，使得污水在投放時更加便捷的進行絮凝投放工作，從而減少人工作業投放工作。
2.本發明通過設置收集部件，當污水與絮凝劑進行藥物混合后，通過污水持續的沖擊，同時通過滑動板在沖擊外殼的內腔中滑動，使得污水中與絮凝劑發生反應的沉淀物，經過導向塊進入到?jīng)_擊外殼的內腔中，從而對絮凝沉淀物進行收集，通過增加收集部件在污水沖擊沖擊外殼的時候加速污水與絮凝劑反應的同時，也能夠?qū)Πl(fā)生反應后的絮凝沉淀物進行收集。
3.本發明通過設置過濾清理部件，污水經過濾網板流出后，濾網板上會殘留大量的絮凝劑沉淀物，不僅使得過濾后的污水通過濾網板的速度變慢，且濾網板上沉淀物較多時會對過濾工作造成一定的影響，通過增加過濾清理機構，通過清潔桿一與清潔桿二的配合，通過清潔桿一移動的同時將濾網板上堆積的沉淀物向濾網板的軸心處進行推集，同時通過清潔桿一移動的同時，通過拉桿的帶動，使得清潔桿二將清潔桿一推集在濾網板軸心處的絮凝沉淀物向濾網板的兩邊進行推動，從而將沉淀物推入到清潔槽內進行收集，防止濾網板上吸附過多的絮凝沉淀物對過濾工作造成干擾，當污水持續通過濾網板時，通過水流的帶動使得疏通導桿在濾網板上轉動，通過導向彈簧的伸縮作用對濾網板上的網孔進行疏通，防止廢水中和后的絮凝劑沉淀物經過廢水帶動經過濾網板時，絮凝劑的沉淀物對濾網板造成堵塞，對后續廢水流出的速度造成影響。
4.本發明通過設置沖擊機構，通過增加沖擊機構，在污水經過投放部件后對主體外殼內腔中的污水進行投放中和工作后經過沖擊機構的時候，通過攪拌桿能夠?qū)χ泻托跄齽┖蟮奈鬯M(jìn)行攪拌轉動，加快了污水與絮凝劑反應中和的速度，使得后續收集部件能夠?qū)U水中發生沉淀的絮凝沉淀物進行收集。
（發明人：簡苗苗）
