公布日：2024.04.19

申請日：2024.02.22

分類號：C02F1/52(2023.01)I;C02F11/125(2019.01)I;C02F101/30(2006.01)N

摘要

本發明涉及一種基于清潔印染的污水處理及回用系統，旨在解決當前化學處理印染污水固液不易分離導致后期設備不便清潔的技術問題，包括支撐架，本發明通過對現有的印染的污水處理及回用系統的結構進行改進，通過在支撐架上設置反應池，在反應池的池體上設置加藥箱、控制柜、連接孔、橫板、減速電機及攪拌槳，通過加藥箱的箱體內部設置注水管、加藥管、隔離板及流入孔，減速電機帶動攪拌槳對藥液與污水進行攪拌使其均勻絮化，再通過脫水機構的驅動電機驅動螺桿在螺筒內部旋轉使得固液分離實現污水處理，本發明有利于提高化學處理印染污水固液分離的處理效率，有效防止淤堵現象產生，有利于印染污水處理行業發展。

權利要求書

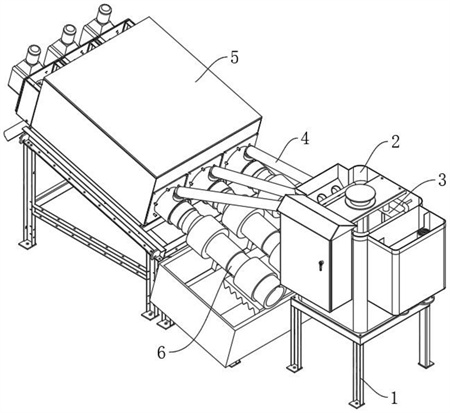

1.一種基于清潔印染的污水處理及回用系統，其特征在于，包括支撐架(1)，所述支撐架(1)上設有反應池(2)，所述反應池(2)內部設有清潔機構(3)，所述反應池(2)一側通過連接管(4)連接有脫水機構(5)，所述脫水機構(5)上相對所述連接管(4)的位置設有疏通機構(6)；所述反應池(2)包括池體(201)、加藥箱(202)、控制柜(203)、連接孔(204)、橫板(205)、減速電機(206)及攪拌槳(207)，所述池體(201)設于所述支撐架(1)頂端，所述加藥箱(202)連接于所述池體(201)一側，若干所述連接孔(204)設于所述池體(201)另一側，若干所述連接管(4)連接于若干所述連接孔(204)上，所述橫板(205)設于所述池體(201)頂端，所述減速電機(206)設于所述橫板(205)頂端，所述攪拌槳(207)連接于所述橫板(205)底端相對所述減速電機(206)的位置，所述清潔機構(3)設于所述池體(201)內部。

2.如權利要求1所述的基于清潔印染的污水處理及回用系統，其特征在于，所述加藥箱(202)包括箱體(2021)、注水管(2022)、加藥管(2023)、隔離板(2024)及流入孔(2025)，所述箱體(2021)設于所述池體(201)遠離所述連接孔(204)的一端，所述隔離板(2024)設于所述箱體(2021)內部，所述注水管(2022)連接于所述箱體(2021)上相對所述隔離板(2024)一側的位置，所述加藥管(2023)連接于所述箱體(2021)上相對所述注水管(2022)的位置，所述流入孔(2025)連接于所述箱體(2021)上相對所述隔離板(2024)另一側的位置；所述流入孔(2025)與所述池體(201)內部連通，所述隔離板(2024)頂端與所述箱體(2021)頂端之間留有間隙。

3.如權利要求2所述的基于清潔印染的污水處理及回用系統，其特征在于，所述清潔機構(3)包括環架(301)、連接桿(302)、吊環(303)、吊桿(304)、清潔殼體(305)、往復組件(306)、刮板(307)及滑動組件(308)，若干所述連接桿(302)一端連接于所述池體(201)內壁上，若干所述連接桿(302)另一端連接于所述環架(301)上，所述環架(301)設于所述池體(201)內部相對頂端的位置，所述吊環(303)滑動套設于所述環架(301)上，所述吊桿(304)連接于所述吊環(303)底端，所述清潔殼體(305)連接于所述吊桿(304)底端，所述往復組件(306)設于所述清潔殼體(305)內部，所述刮板(307)連接于所述往復組件(306)上，所述刮板(307)與所述池體(201)內壁接觸，所述滑動組件(308)連接于所述往復組件(306)上。

4.如權利要求3所述的基于清潔印染的污水處理及回用系統，其特征在于，所述往復組件(306)包括安裝架(3061)、伺服電機(3062)、轉動塊(3063)、連接桿(3064)、連接軸(3065)、傳動皮帶(3066)及滑架(3067)，所述安裝架(3061)設于所述清潔殼體(305)內部，所述伺服電機(3062)連接于所述安裝架(3061)上，所述轉動塊(3063)連接于所述伺服電機(3062)輸出端，所述連接桿(3064)連接于所述轉動塊(3063)上，所述連接軸(3065)連接于所述連接桿(3064)遠離所述轉動塊(3063)的一端，所述傳動皮帶(3066)一端連接于所述轉動塊(3063)上，所述傳動皮帶(3066)另一端連接于所述連接軸(3065)上，所述滑架(3067)連接于所述安裝架(3061)上，所述滑動組件(308)連接于所述滑架(3067)上。

5.如權利要求4所述的基于清潔印染的污水處理及回用系統，其特征在于，所述滑動組件(308)包括驅動桿(3081)、滑塊(3082)、齒輪(3083)、異齒輪(3084)、檔桿(3085)及限位塊(3086)，所述滑塊(3082)滑動連接于所述滑架(3067)上，所述驅動桿(3081)一端連接于所述連接軸(3065)上，所述驅動桿(3081)另一端連接于所述滑塊(3082)上，所述齒輪(3083)連接于所述滑塊(3082)上，所述刮板(307)連接于所述齒輪(3083)上，所述異齒輪(3084)連接于所述滑塊(3082)上相對所述齒輪(3083)的位置，所述限位塊(3086)設于所述滑架(3067)兩端，所述檔桿(3085)連接于所述異齒輪(3084)上相對所述檔桿(3085)的位置。

6.如權利要求5所述的基于清潔印染的污水處理及回用系統，其特征在于，所述脫水機構(5)包括底架(501)、安裝殼(502)、螺筒(503)、驅動電機(504)及螺桿(505)，所述底架(501)設于所述支撐架(1)一側，所述安裝殼(502)傾斜設于所述底架(501)上，所述螺筒(503)插設于所述安裝殼(502)上，所述螺桿(505)設于所述螺筒(503)內部，所述驅動電機(504)設于所述螺筒(503)一端相對所述螺桿(505)的位置，若干所述連接管(4)連接于所述螺筒(503)遠離所述驅動電機(504)的一端，所述疏通機構(6)連接于所述螺筒(503)相對所述連接管(4)的一端。

7.如權利要求6所述的基于清潔印染的污水處理及回用系統，其特征在于，所述疏通機構(6)包括底殼(601)、氣缸(602)、轉動桿(603)、推塊(604)、半齒輪(605)、齒槽板(606)、套筒(607)、疏通桿(608)及限位桿(609)，所述底殼(601)設于所述底架(501)一側，所述氣缸(602)設于所述底殼(601)上，所述轉動桿(603)轉動連接于所述底殼(601)內部，所述推塊(604)設于所述轉動桿(603)底端，所述氣缸(602)輸出端連接于所述推塊(604)上，所述半齒輪(605)套設于所述轉動桿(603)上，所述齒槽板(606)滑動連接于所述底殼(601)頂端，所述齒槽板(606)與所述半齒輪(605)嚙合連接，所述套筒(607)設于所述齒槽板(606)頂端，所述疏通桿(608)插設于所述套筒(607)上，所述疏通桿(608)頭端插設于所述螺筒(503)上，所述限位桿(609)連接于所述底殼(601)內部。

8.如權利要求7所述的基于清潔印染的污水處理及回用系統，其特征在于，所述疏通桿(608)包括桿體(6081)、彈簧(6082)、鉆頭(6083)及曲線槽(6084)，所述桿體(6081)一端插設于所述螺筒(503)上，所述桿體(6081)另一端插設于所述套筒(607)上，所述鉆頭(6083)設于所述桿體(6081)靠近所述螺筒(503)的一端，所述彈簧(6082)套設于所述桿體(6081)上相對所述螺筒(503)的位置，所述曲線槽(6084)開設于所述桿體(6081)外壁上，所述限位桿(609)頂端插設于所述曲線槽(6084)上。

發明內容

本發明的目的在于克服現有技術的不足，適應現實需要，提供一種基于清潔印染的污水處理及回用系統，以解決當前化學處理印染污水固液不易分離導致后期設備不便清潔的技術問題。

為了實現本發明的目的，本發明所采用的技術方案為：設計一種基于清潔印染的污水處理及回用系統，包括支撐架，所述支撐架上設有反應池，所述反應池內部設有清潔機構，所述反應池一側通過連接管連接有脫水機構，所述脫水機構上相對所述連接管的位置設有疏通機構；所述反應池包括池體、加藥箱、控制柜、連接孔、橫板、減速電機及攪拌槳，所述池體設于所述支撐架頂端，所述加藥箱連接于所述池體一側，若干所述連接孔設于所述池體另一側，若干所述連接管連接于若干所述連接孔上，所述橫板設于所述池體頂端，所述減速電機設于所述橫板頂端，所述攪拌槳連接于所述橫板底端相對所述減速電機的位置，所述清潔機構設于所述池體內部。

優選地，所述加藥箱包括箱體、注水管、加藥管、隔離板及流入孔，所述箱體設于所述池體遠離所述連接孔的一端，所述隔離板設于所述箱體內部，所述注水管連接于所述箱體上相對所述隔離板一側的位置，所述加藥管連接于所述箱體上相對所述注水管的位置，所述流入孔連接于所述箱體上相對所述隔離板另一側的位置；所述流入孔與所述池體內部連通，所述隔離板頂端與所述箱體頂端之間留有間隙。

優選地，所述清潔機構包括環架、連接桿、吊環、吊桿、清潔殼體、往復組件、刮板及滑動組件，若干所述連接桿一端連接于所述池體內壁上，若干所述連接桿另一端連接于所述環架上，所述環架設于所述池體內部相對頂端的位置，所述吊環滑動套設于所述環架上，所述吊桿連接于所述吊環底端，所述清潔殼體連接于所述吊桿底端，所述往復組件設于所述清潔殼體內部，所述刮板連接于所述往復組件上，所述刮板與所述池體內壁接觸，所述滑動組件連接于所述往復組件上。

優選地，所述往復組件包括安裝架、伺服電機、轉動塊、連接桿、連接軸、傳動皮帶及滑架，所述安裝架設于所述清潔殼體內部，所述伺服電機連接于所述安裝架上，所述轉動塊連接于所述伺服電機輸出端，所述連接桿連接于所述轉動塊上，所述連接軸連接于所述連接桿遠離所述轉動塊的一端，所述傳動皮帶一端連接于所述轉動塊上，所述傳動皮帶另一端連接于所述連接軸上，所述滑架連接于所述安裝架上，所述滑動組件連接于所述滑架上。

優選地，所述滑動組件包括驅動桿、滑塊、齒輪、異齒輪、檔桿及限位塊，所述滑塊滑動連接于所述滑架上，所述驅動桿一端連接于所述連接軸上，所述驅動桿另一端連接于所述滑塊上，所述齒輪連接于所述滑塊上，所述刮板連接于所述齒輪上，所述異齒輪連接于所述滑塊上相對所述齒輪的位置，所述限位塊設于所述滑架兩端，所述檔桿連接于所述異齒輪上相對所述檔桿的位置。

優選地，所述脫水機構包括底架、安裝殼、螺筒、驅動電機及螺桿，所述底架設于所述支撐架一側，所述安裝殼傾斜設于所述底架上，所述螺筒插設于所述安裝殼上，所述螺桿設于所述螺筒內部，所述驅動電機設于所述螺筒一端相對所述螺桿的位置，若干所述連接管連接于所述螺筒遠離所述驅動電機的一端，所述疏通機構連接于所述螺筒相對所述連接管的一端。

優選地，所述疏通機構包括底殼、氣缸、轉動桿、推塊、半齒輪、齒槽板、套筒、疏通桿及限位桿，所述底殼設于所述底架一側，所述氣缸設于所述底殼上，所述轉動桿轉動連接于所述底殼內部，所述推塊設于所述轉動桿底端，所述氣缸輸出端連接于所述推塊上，所述半齒輪套設于所述轉動桿上，所述齒槽板滑動連接于所述底殼頂端，所述齒槽板與所述半齒輪嚙合連接，所述套筒設于所述齒槽板頂端，所述疏通桿插設于所述套筒上，所述疏通桿頭端插設于所述螺筒上，所述限位桿連接于所述底殼內部。

優選地，所述疏通桿包括桿體、彈簧、鉆頭及曲線槽，所述桿體一端插設于所述螺筒上，所述桿體另一端插設于所述套筒上，所述鉆頭設于所述桿體靠近所述螺筒的一端，所述彈簧套設于所述桿體上相對所述螺筒的位置，所述曲線槽開設于所述桿體外壁上，所述限位桿頂端插設于所述曲線槽上。

與現有技術相比，本發明的有益效果在于：

1.本發明通過對現有的印染的污水處理及回用系統的結構進行改進，通過在支撐架上設置反應池，在反應池的池體上設置加藥箱、控制柜、連接孔、橫板、減速電機及攪拌槳，通過加藥箱的箱體內部設置注水管、加藥管、隔離板及流入孔，減速電機帶動攪拌槳對藥液與污水進行攪拌使其均勻絮化，再通過脫水機構的驅動電機驅動螺桿在螺筒內部旋轉使得固液分離實現污水處理，本發明有利于提高化學處理印染污水固液分離的處理效率，有效防止淤堵現象產生，有利于印染污水處理行業發展。

2.本發明通過在池體內壁上設置四根連接桿，將環架安裝在連接桿上，在環架上安裝吊環，吊環底端連接吊桿，吊桿底端連接清潔殼體，在清潔殼體內部設置往復組件及滑動組件，使得刮板對池體內壁進行刮掃、清潔，防止在長期使用下化學殘留物粘黏至池體內壁上，導致影響后續的印染污水的處理效果。

3.本發明通過在滑架上滑動連接滑塊，當傳動皮帶帶動連接軸旋轉時，連接軸帶動驅動桿使得滑塊在滑架上滑動，滑塊帶動其頂端的異齒輪轉動，異齒輪嚙合連接在齒輪上，當滑塊在滑架上滑動時，異齒輪上的檔桿由于限位塊的阻擋使得異齒輪轉動，異齒輪帶動齒輪轉動，使得齒輪帶動刮板旋轉，此種往復的刮泥方式，刮泥面積更大，效果更好，進一步提升清潔機構的清潔效果。

4.本發明通過在底架一側設置底殼，在底殼上設置氣缸，氣缸推動推塊帶動轉動桿旋轉，轉動桿旋轉帶動半齒輪旋轉，半齒輪與頂端的齒槽板嚙合使得齒槽板滑動，齒槽板帶動疏通桿在套筒上滑動，疏通桿另一端插設在螺筒端部，在螺筒端部發生淤堵時，疏通桿將螺筒端部疏通，便于正常下料，防止堵塞導致設備無法正常工作，從而影響生產效率。

5.本發明通過在桿體外表面上開設曲線槽，由于曲線槽上插設有限位桿，當桿體移動時，會使得桿體產生旋轉，桿體旋轉帶動鉆頭對螺筒端部產生更好的疏通效果，彈簧是起到將桿體復位的效果，本發明清理效果好，清理效率高，極大程度上的解決了污水處理及回用系統易堵塞的狀況，有利于行業快速發展。

（發明人：陳偉佳;沈興海）
