公布日：2024.01.30
申請日：2023.11.29
分類號：C02F9/00(2023.01)I;B01D33/46(2006.01)I;B01D36/02(2006.01)I;B01D36/04(2006.01)I;C02F1/00(2023.01)N;C02F1/38(2023.01)N;C02F103/20(2006.01)N
摘要
本發明公開了一種可固液分離的肉牛養殖污水處理設備，包括設備外殼，所述設備外殼包含第一箱體和第二箱體，第一箱體內部中間設置有攪拌槳，所述攪拌槳下方設置有按壓板，且按壓板下方水平設置有傳輸輥，所述傳輸輥左側設置有拉門，所述第二箱體上方設置有離心轉筒，且離心轉筒外部設置有濾孔，所述離心轉筒內部中間水平設置有第二螺紋套管，且第二螺紋套管上下均連接設置有刮板，所述離心轉筒下方設置有過濾板。該可固液分離的肉牛養殖污水處理設備分別通過沉淀分離、離心分離以及過濾板分離對污水進行多次反復固液分離，可回收固體廢污再利用，同時防止異物粘黏于設備內部，保證設備衛生同時污水處理效果更佳。
權利要求書

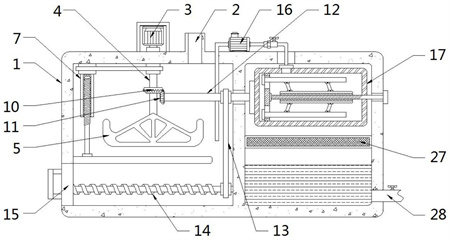

1.一種可固液分離的肉牛養殖污水處理設備，包括設備外殼(1)，其特征在于：所述設備外殼(1)包含第一箱體(101)和第二箱體(102)，且第一箱體(101)位于設備外殼(1)內部左側，并且第二箱體(102)位于設備外殼(1)內部右側，所述第一箱體(101)上表面右側設置有進水口(2)，且第一箱體(101)內部中間設置有攪拌槳(5)，所述攪拌槳(5)下方設置有按壓板(9)，且按壓板(9)下方水平設置有傳輸輥(14)，所述傳輸輥(14)左側設置有拉門(15)，且拉門(15)開設于設備外殼(1)左側面下方，所述第二箱體(102)上方設置有離心轉筒(17)，且離心轉筒(17)外部設置有濾孔(26)，所述離心轉筒(17)內部中間水平設置有第二螺紋套管(23)，且第二螺紋套管(23)上下均連接設置有刮板(25)，所述離心轉筒(17)下方設置有過濾板(27)，且過濾板(27)位于第二箱體(102)內部中間，并且第二箱體(102)下方右側開設有出水口(28)。
2.根據權利要求1所述的一種可固液分離的肉牛養殖污水處理設備，其特征在于：所述第一箱體(101)上方中間安裝有電機(3)，且電機(3)下端輸出軸固定連接第一轉軸(4)，并且第一轉軸(4)底端固定安裝攪拌槳(5)構成旋轉攪拌結構。
3.根據權利要求2所述的一種可固液分離的肉牛養殖污水處理設備，其特征在于：所述第一轉軸(4)上端左側水平連接安裝有第一傳動帶(6)，且第一傳動帶(6)左端連接安裝有第一螺紋套管(7)，所述第一螺紋套管(7)上端連接于第一箱體(101)內部頂面，且第一螺紋套管(7)下方螺紋連接安裝有第一螺紋桿(8)，所述第一螺紋桿(8)底端連接安裝有按壓板(9)構成升降結構，且按壓板(9)左側位于第一箱體(101)內部左側構成滑動結構。
4.根據權利要求3所述的一種可固液分離的肉牛養殖污水處理設備，其特征在于：所述第一轉軸(4)中間安裝有第一錐齒輪(10)，且第一錐齒輪(10)右側齒紋連接安裝有第二錐齒輪(11)，所述第二錐齒輪(11)右側水平連接安裝有第二轉軸(12)，且第二轉軸(12)右側貫穿于第一箱體(101)和第二箱體(102)之間構成轉動結構。
5.根據權利要求4所述的一種可固液分離的肉牛養殖污水處理設備，其特征在于：所述第二轉軸(12)右側下方連接安裝有第二傳動帶(13)，且第二傳動帶(13)位于第一箱體(101)內部右側，所述第二傳動帶(13)底端連接安裝有傳輸輥(14)，且傳輸輥(14)左端連接于第一箱體(101)下方左側面構成轉動傳輸結構。
6.根據權利要求5所述的一種可固液分離的肉牛養殖污水處理設備，其特征在于：所述第一箱體(101)和第二箱體(102)上方中間安裝有抽水泵機(16)，且抽水泵機(16)輸入端連接于第一箱體(101)內部空間，所述抽水泵機(16)輸出端連接于第二箱體(102)內部空間，且抽水泵機(16)輸出端連接于離心轉筒(17)內部，并且離心轉筒(17)左側上表面設置有封口蓋(18)。
7.根據權利要求6所述的一種可固液分離的肉牛養殖污水處理設備，其特征在于：所述第二箱體(102)內部上方安裝有離心轉筒(17)，且離心轉筒(17)左端連接于第二轉軸(12)，所述離心轉筒(17)內部左側豎直安裝有隔板(19)，且隔板(19)上下均開設有滑槽(20)，所述滑槽(20)內均貫穿設置有刮板(25)，且刮板(25)均位于水平狀態。
8.根據權利要求7所述的一種可固液分離的肉牛養殖污水處理設備，其特征在于：所述第二箱體(102)右側上方安裝有轉柄(21)，且轉柄(21)左端連接安裝有第二螺紋桿(22)，并且第二螺紋桿(22)同時貫穿于第二箱體(102)和離心轉筒(17)的右側壁，所述第二螺紋桿(22)左側外部螺紋連接安裝有第二螺紋套管(23)，且第二螺紋套管(23)外部上下表面均連接安裝有活動撐桿(24)，并且活動撐桿(24)上下端均連接于刮板(25)內側端。
9.根據權利要求8所述的一種可固液分離的肉牛養殖污水處理設備，其特征在于：所述離心轉筒(17)下方水平方向固定安裝有過濾板(27)，且過濾板(27)將離心轉筒(17)分離水分再次進行過濾，并且過濾板(27)過濾的污水通過出水口(28)排出。
發明內容
本發明的目的在于提供一種可固液分離的肉牛養殖污水處理設備，以解決上述背景技術中提出異物粘稠性易粘黏于裝置內壁以及大塊異物會出現堵塞的問題。
為實現上述目的，本發明提供如下技術方案：
一種可固液分離的肉牛養殖污水處理設備，包括設備外殼，所述設備外殼包含第一箱體和第二箱體，且第一箱體位于設備外殼內部左側，并且第二箱體位于設備外殼內部右側，所述第一箱體上表面右側設置有進水口，且第一箱體內部中間設置有攪拌槳，所述攪拌槳下方設置有按壓板，且按壓板下方水平設置有傳輸輥，所述傳輸輥左側設置有拉門，且拉門開設于設備外殼左側面下方，所述第二箱體上方設置有離心轉筒，且離心轉筒外部設置有濾孔，所述離心轉筒內部中間水平設置有第二螺紋套管，且第二螺紋套管上下均連接設置有刮板，所述離心轉筒下方設置有過濾板，且過濾板位于第二箱體內部中間，并且第二箱體下方右側開設有出水口。
優選的，所述第一箱體上方中間安裝有電機，且電機下端輸出軸固定連接第一轉軸，并且第一轉軸底端固定安裝攪拌槳構成旋轉攪拌結構。
采用上述技術方案，當從進水口向第一箱體內部灌入養殖污水后，可通過啟動電機帶動攪拌槳轉動對污水進行攪拌，將大塊狀的異物可以攪拌開便于后期處理。
優選的，所述第一轉軸上端左側水平連接安裝有第一傳動帶，且第一傳動帶左端連接安裝有第一螺紋套管，所述第一螺紋套管上端連接于第一箱體內部頂面，且第一螺紋套管下方螺紋連接安裝有第一螺紋桿，所述第一螺紋桿底端連接安裝有按壓板構成升降結構，且按壓板左側位于第一箱體內部左側構成滑動結構。
采用上述技術方案，當第一轉軸轉動時通過第一傳動帶的作用可同時帶動第一螺紋套
管轉動，進而可帶動下方的按壓板向下移動時可以對沉淀的固定雜物進行按壓收集，便于從第一箱體內部上方抽取沉淀過濾后的污水。
優選的，所述第一轉軸中間安裝有第一錐齒輪，且第一錐齒輪右側齒紋連接安裝有第二錐齒輪，所述第二錐齒輪右側水平連接安裝有第二轉軸，且第二轉軸右側貫穿于第一箱體和第二箱體之間構成轉動結構。
采用上述技術方案，當第一轉軸轉動時可帶動第一錐齒輪轉動，進而可同時帶動第二錐齒輪轉動，同時帶第二轉軸轉動從而實現機械的聯動性能，節省能耗，提高實用性。
優選的，所述第二轉軸右側下方連接安裝有第二傳動帶，且第二傳動帶位于第一箱體內部右側，所述第二傳動帶底端連接安裝有傳輸輥，且傳輸輥左端連接于第一箱體下方左側面構成轉動傳輸結構。
采用上述技術方案，當第二轉軸轉動時，可通過第二傳動帶的作用帶動傳輸輥轉動，進通過一個電機帶動多個零件轉動，便于將第一箱體底部的沉淀雜物向左側拉門進行運輸，污水被抽走后可以打開拉門收集固體廢污進行可回收利用，其中雜質可充當化肥使用。
優選的，所述第一箱體和第二箱體上方中間安裝有抽水泵機，且抽水泵機輸入端連接于第一箱體內部空間，所述抽水泵機輸出端連接于第二箱體內部空間，且抽水泵機輸出端連接于離心轉筒內部，并且離心轉筒左側上表面設置有封口蓋。
采用上述技術方案，當第一箱體內部污水進行沉淀后，啟動抽水泵機將沉淀物上方的水通過水管抽入到第二箱體中便于進行二次固液分離操作。
優選的，所述第二箱體內部上方安裝有離心轉筒，且離心轉筒左端連接于第二轉軸，所述離心轉筒內部左側豎直安裝有隔板，且隔板上下均開設有滑槽，所述滑槽內均貫穿設置有刮板，且刮板均位于水平狀態。
采用上述技術方案，當第二轉軸轉動時可帶動離心轉筒高速旋轉對內部的污水進行離心分離，水分通過濾孔分離向下落入至第二箱體內部底端，而固定雜物殘留于離心轉筒內部便于收集清潔。
優選的，所述第二箱體右側上方安裝有轉柄，且轉柄左端連接安裝有第二螺紋桿，并且第二螺紋桿同時貫穿于第二箱體和離心轉筒的右側壁，所述第二螺紋桿左側外部螺紋連接安裝有第二螺紋套管，且第二螺紋套管外部上下表面均連接安裝有活動撐桿，并且活動撐桿上下端均連接于刮板內側端。
采用上述技術方案，當污水處理結束后，手動轉動轉柄，可帶動第二螺紋桿轉動，進而第二螺紋套管可水平方向左右移動，當第二螺紋套管向左移動時，連接的活動撐桿帶動刮板以第二螺紋套管為軸心向外移動，刮板接觸離心轉筒內壁可進行刮除，防止異物粘黏于內壁影響回收異物。
優選的，所述離心轉筒下方水平方向固定安裝有過濾板，且過濾板將離心轉筒分離水分再次進行過濾，并且過濾板過濾的污水通過出水口排出。
采用上述技術方案，當離心轉筒分離出的污水自有下落時，通過過濾板進行最后一次過濾，防止固體殘留，使得固液分離更徹底，污水處理效果更佳。
與現有技術相比，本發明的有益效果是：該可固液分離的肉牛養殖污水處理設備，
1、設置有可按壓固體廢污加速沉淀的按壓板，所述第一轉軸上端左側水平連接安裝有第一傳動帶，且第一傳動帶左端連接安裝有第一螺紋套管，所述第一螺紋套管內部下方螺紋連接安裝有第一螺紋桿，且第一螺紋桿底端右側連接安裝有按壓板構成升降結構，當第一轉軸轉動時通過第一傳動帶的作用可同時帶動第一螺紋套管轉動，進而可帶動下方的按壓板向下移動時可以對沉淀的固定雜物進行按壓收集，便于從第一箱體內部上方抽取沉淀過濾后的污水；
2、設置有可將固定廢污回收利用的傳輸輥，所述第二轉軸右側下方連接安裝有第二傳動帶，且第二傳動帶位于第一箱體內部右側，所述第二傳動帶底端連接安裝有傳輸輥，且傳輸輥左端連接于第一箱體下方左側面構成轉動傳輸結構，當第二轉軸轉動時，可通過第二傳動帶的作用帶動傳輸輥轉動，進通過一個電機帶動多個零件轉動，便于將第一箱體底部的沉淀雜物向左側拉門進行運輸，污水被抽走后可以打開拉門收集固體廢污進行可回收利用，其中雜質可充當化肥使用；
3、設置有可刮除離心轉筒內部殘留物的刮板，所述第二箱體內部上方安裝有離心轉筒，且離心轉筒左端連接于第二轉軸，所述離心轉筒內部左側豎直安裝有隔板，且隔板上下均開設有滑槽，所述滑槽內均貫穿設置有刮板，且刮板均位于水平狀態，所述第二箱體右側上方安裝有轉柄，且轉柄左端連接安裝有第二螺紋桿，并且第二螺紋桿同時貫穿于第二箱體和離心轉筒的右側壁，所述第二螺紋桿左側外部螺紋連接安裝有第二螺紋套管，且第二螺紋套管外部上下表面均連接安裝有活動撐桿，并且活動撐桿上下端均連接于刮板內側端，當污水處理結束后，手動轉動轉柄，可帶動第二螺紋桿轉動，進而第二螺紋套管可水平方向左右移動，當第二螺紋套管向左移動時，連接的活動撐桿帶動刮板以第二螺紋套管為軸心向外移動，刮板接觸離心轉筒內壁可進行刮除，防止異物粘黏于內壁影響回收異物。
（發明人：閆向民;李紅波;馬楨;王驍;袁理星;周振勇;崔繁榮;葉志兵;高亮;郭小萍;張金山;劉建明;楊光維）
