公布日：2024.12.24
申請日：2024.11.22
分類號：C02F9/00(2023.01)I;C02F7/00(2006.01)I;C02F3/02(2023.01)I;B08B9/087(2006.01)I;C02F103/20(2006.01)N;C02F1/00(2023.01)N
摘要
本發明公開了一種畜禽養殖廢水用曝氣生物處理裝置，本發明涉及污水處理技術領域，由于畜禽養殖廢水中存在大量的糞便，而糞便具有一定的黏性，導致在曝氣的過程中，糞便出現堆積，黏附在設備的底部，造成管道的堵塞，降低曝氣處理效果。該畜禽養殖廢水用曝氣生物處理裝置，通過螺旋刮板在廢水導入時的水流沖擊下轉動，利用螺旋刮板底端的刮刃對曝氣罐內壁底部進行刮動，使畜禽養殖廢水中的糞便類粘性固體無法沉淀黏附在曝氣罐底部，同時轉動的螺旋刮板帶動曝氣罐內部的廢水與空氣轉動，使空氣與廢水充分接觸，避免畜禽養殖廢水中的糞便堆積造成堵塞，同時提高曝氣處理效果。
權利要求書

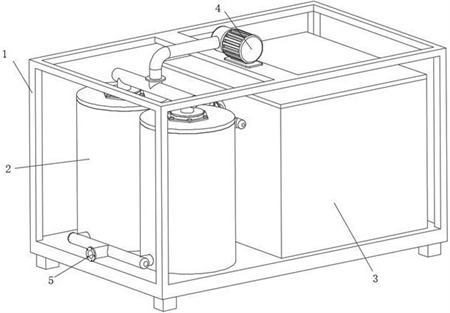

1.一種畜禽養殖廢水用曝氣生物處理裝置，其特征在于，包括：架體（1），該架體（1）的頂部安裝有氣泵（4），且所述架體（1）的內部安裝有分離機構（3）與曝氣機構（2）；所述曝氣機構（2）與分離機構（3）分別用于對廢水進行曝氣和對曝氣后的廢水進行固液分離，且所述曝氣機構（2）與分離機構（3）之間固定安裝有連通管（6）；所述曝氣機構（2）外側的底部安裝有進水管（5），所述分離機構（3）外側的底部安裝有出水管（7）；其中，所述曝氣機構（2）包括曝氣罐（21），所述曝氣罐（21）的數量為兩個且沿架體（1）的軸線中心位置對稱安裝，且所述曝氣罐（21）的頂部安裝有連接筒（22），所述連接筒（22）的底端固定安裝有導氣筒（23），所述導氣筒（23）的底端固定安裝有導氣組件（26），所述導氣組件（26）的外側轉動安裝有連接環（28），所述連接環（28）的外側固定安裝有螺旋刮板（27），所述螺旋刮板（27）的底端設置有刮刃且刮刃與曝氣罐（21）內壁的底部緊密貼合，且所述螺旋刮板（27）沿連接環（28）的圓心位置均勻安裝；所述連接筒（22）的頂端通過管道與氣泵（4）連接，所述導氣筒（23）的內徑由上到下逐漸減小，所述曝氣罐（21）的內壁滑動安裝有空心浮環（25），所述空心浮環（25）的頂部固定安裝有滑環（24），所述滑環（24）的頂端由下到上向內側傾斜；所述滑環（24）的外側均勻開設有空槽，所述曝氣罐（21）外側的底部與進水管（5）固定連接，所述曝氣罐（21）外側的頂部與連通管（6）固定連接；所述導氣組件（26）包括空心罩（261），所述空心罩（261）內壁的中心位置固定安裝有槽筒（267），所述槽筒（267）內壁的頂部與導氣筒（23）的底端固定連接，所述槽筒（267）的外側均勻開設有通槽，所述空心罩（261）的外側與連接環（28）的內壁轉動適配；所述空心罩（261）的頂部均勻開設有圓槽，且所述空心罩（261）的圓槽處均固定安裝有泵氣筒（264），所述泵氣筒（264）的底端開設有圓孔，且所述泵氣筒（264）的外側開設有滑槽，所述泵氣筒（264）的滑槽處滑動安裝有扣環（265），所述扣環（265）的底部固定安裝有堵塊（266），所述堵塊（266）與泵氣筒（264）的圓孔相適配；所述泵氣筒（264）的頂端固定安裝有固定環（263），所述固定環（263）頂部的兩側均設置有立板，且立板之間轉動安裝有葉輪（262），所述葉輪（262）的外側均勻設置有葉板；所述分離機構（3）包括沉淀箱（31），所述沉淀箱（31）靠近曝氣罐（21）一側的頂部開設有進水口，所述連通管（6）安裝在沉淀箱（31）的進水口處，所述沉淀箱（31）遠離曝氣罐（21）一側的底部與出水管（7）的一端固定連接；所述沉淀箱（31）的內壁固定安裝有斜面板（32），所述斜面板（32）的頂端向遠離進水口的一側傾斜且頂端與沉淀箱（31）內壁的頂部存在間隙，所述斜面板（32）頂部中心位置的兩側均固定安裝有支撐板（35）；所述支撐板（35）靠近進水口一側的頂部均固定安裝有側板（34），所述側板（34）的外側開設有條槽，且所述側板（34）之間滑動安裝有頂槽板（37），所述側板（34）相對面靠近進水口的一側固定安裝有篩槽板（38），所述篩槽板（38）為中心位置向進水口位置凸起的弧形板，且所述篩槽板（38）的外側對稱開設有篩槽，所述篩槽板（38）的頂部與沉淀箱（31）內壁的頂部緊密貼合，所述篩槽板（38）的底部固定安裝有墊板（33）。
2.根據權利要求1所述的一種畜禽養殖廢水用曝氣生物處理裝置，其特征在于：所述頂槽板（37）靠近篩槽板（38）的一側均勻設置有頂桿，且頂桿與篩槽板（38）的篩槽滑動適配，所述頂槽板（37）遠離篩槽板（38）一側的兩端均固定安裝有彈性塊（36），所述支撐板（35）靠近進水口一側的底部固定安裝有導流板（39），所述導流板（39）的底端向進水口一側傾斜。
發明內容
為實現以上目的，本發明通過以下技術方案予以實現：一種畜禽養殖廢水用曝氣生物處理裝置，包括：
架體，該架體的頂部安裝有氣泵，且所述架體的內部安裝有分離機構與曝氣機構；
所述曝氣機構與分離機構分別用于對廢水進行曝氣和對曝氣后的廢水進行固液分離，且所述曝氣機構與分離機構之間固定安裝有連通管；
所述曝氣機構外側的底部安裝有進水管，所述分離機構外側的底部安裝有出水管；
其中，所述曝氣機構包括曝氣罐，所述曝氣罐的數量為兩個且沿架體的軸線中心位置對稱安裝，且所述曝氣罐的頂部安裝有連接筒，所述連接筒的底端固定安裝有導氣筒，所述導氣筒的底端固定安裝有導氣組件，所述導氣組件的外側轉動安裝有連接環，所述連接環的外側固定安裝有螺旋刮板，通過螺旋刮板在廢水導入時的水流沖擊下轉動，利用螺旋刮板底端的刮刃對曝氣罐內壁底部進行刮動，使畜禽養殖廢水中的糞便類粘性固體無法沉淀黏附在曝氣罐底部，同時轉動的螺旋刮板帶動曝氣罐內部的廢水與空氣轉動，使空氣與廢水充分接觸，避免畜禽養殖廢水中的糞便堆積造成堵塞，同時提高曝氣處理效果，所述螺旋刮板的底端設置有刮刃且刮刃與曝氣罐內壁的底部緊密貼合，且所述螺旋刮板沿連接環的圓心位置均勻安裝。
優選的，所述連接筒的頂端通過管道與氣泵連接，所述導氣筒的內徑由上到下逐漸減小，所述曝氣罐的內壁滑動安裝有空心浮環，所述空心浮環的頂部固定安裝有滑環，所述滑環的頂端由下到上向內側傾斜，通過滑環與空心浮環的配合，使空心浮環與滑環始終位于液面的頂層，使廢水導出時滑環的頂部與曝氣罐內壁的頂部接觸，使廢水與空氣沿滑環的空槽溢出，由連通管導出，使廢水與空氣上移時，由于空槽溢出間隙有限，部分廢水向內聚集，配合導氣組件與螺旋刮板提高空氣與廢水的接觸均勻性，同時當所述滑環的外側均勻開設有空槽，所述曝氣罐外側的底部與進水管固定連接，所述曝氣罐外側的頂部與連通管固定連接。
優選的，所述導氣組件包括空心罩，所述空心罩內壁的中心位置固定安裝有槽筒，所述槽筒內壁的頂部與導氣筒的底端固定連接，所述槽筒的外側均勻開設有通槽，所述空心罩的外側與連接環的內壁轉動適配，所述空心罩的頂部均勻開設有圓槽，且所述空心罩的圓槽處均固定安裝有泵氣筒，所述泵氣筒的底端開設有圓孔，且所述泵氣筒的外側開設有滑槽，所述泵氣筒的滑槽處滑動安裝有扣環，所述扣環的底部固定安裝有堵塊，通過堵塊與扣環在泵氣筒內的滑動適配，在沒有氣體導出時，將泵氣筒的圓孔堵塞，避免持續導出的廢水沿圓孔進入空心罩，使廢水沿空氣路徑導出，造成廢水流通路徑改變，影響廢水的處理過程，所述堵塊與泵氣筒的圓孔相適配，所述泵氣筒的頂端固定安裝有固定環，所述固定環頂部的兩側均設置有立板，且立板之間轉動安裝有葉輪，通過葉輪的葉板，在氣體導出進入廢水中后向上涌動，帶動葉輪轉動，使向上涌動的氣泡被轉動的葉輪打散為更加細小的氣泡，提高氣體與廢水的接觸面積，提高曝氣處理效果，所述葉輪的外側均勻設置有葉板。
優選的，所述分離機構包括沉淀箱，所述沉淀箱靠近曝氣罐一側的頂部開設有進水口，所述連通管安裝在沉淀箱的進水口處，所述沉淀箱遠離曝氣罐一側的底部與出水管的一端固定連接，所述沉淀箱的內壁固定安裝有斜面板，通過斜面板與導流板配合，使廢水沿頂槽板與篩槽板之間的間隙向下流動時，通過導流板對向下流動的廢水進行導向，使過濾大塊固體后的廢水流向斜面板頂部的最低位置，避免廢水直接向上涌動，沒有沉淀時間，導致細小沉淀無法與廢水分離，所述斜面板的頂端向遠離進水口的一側傾斜且頂端與沉淀箱內壁的頂部存在間隙，所述斜面板頂部中心位置的兩側均固定安裝有支撐板，所述支撐板靠近進水口一側的頂部均固定安裝有側板，所述側板的外側開設有條槽，且所述側板之間滑動安裝有頂槽板，所述側板相對面靠近進水口的一側固定安裝有篩槽板，所述篩槽板為中心位置向進水口位置凸起的弧形板，且所述篩槽板的外側對稱開設有篩槽，所述篩槽板的頂部與沉淀箱內壁的頂部緊密貼合，所述篩槽板的底部固定安裝有墊板，所述頂槽板靠近篩槽板的一側均勻設置有頂桿，且頂桿與篩槽板的篩槽滑動適配，通過篩槽板中心位置凸起的弧形，與篩槽板兩側的篩槽配合，避免廢水直接沖擊過濾位置，導致大塊固體堵塞在過濾的篩槽處，導致篩槽板的過濾工作無法正常運行，所述頂槽板遠離篩槽板一側的兩端均固定安裝有彈性塊，所述支撐板靠近進水口一側的底部固定安裝有導流板，所述導流板的底端向進水口一側傾斜。
本發明提供了一種畜禽養殖廢水用曝氣生物處理裝置。具備以下有益效果：
一、該畜禽養殖廢水用曝氣生物處理裝置，通過螺旋刮板在廢水導入時的水流沖擊下轉動，利用螺旋刮板底端的刮刃對曝氣罐內壁底部進行刮動，使畜禽養殖廢水中的糞便類粘性固體無法沉淀黏附在曝氣罐底部，同時轉動的螺旋刮板帶動曝氣罐內部的廢水與空氣轉動，使空氣與廢水充分接觸，避免畜禽養殖廢水中的糞便堆積造成堵塞，同時提高曝氣處理效果。
二、該畜禽養殖廢水用曝氣生物處理裝置，通過滑環與空心浮環的配合，使空心浮環與滑環始終位于液面的頂層，使廢水導出時滑環的頂部與曝氣罐內壁的頂部接觸，使廢水與空氣沿滑環的空槽溢出，由連通管導出，使廢水與空氣上移時，由于空槽溢出間隙有限，部分廢水向內聚集，配合導氣組件與螺旋刮板提高空氣與廢水的接觸均勻性。
三、該畜禽養殖廢水用曝氣生物處理裝置，通過堵塊與扣環在泵氣筒內的滑動適配，在沒有氣體導出時，將泵氣筒的圓孔堵塞，避免持續導出的廢水沿圓孔進入空心罩，使廢水沿空氣路徑導出，造成廢水流通路徑改變，影響廢水的處理過程。
四、該畜禽養殖廢水用曝氣生物處理裝置，通過葉輪的葉板，在氣體導出進入廢水中后向上涌動，帶動葉輪轉動，使向上涌動的氣泡被轉動的葉輪打散為更加細小的氣泡，提高氣體與廢水的接觸面積，提高曝氣處理效果。
五、該畜禽養殖廢水用曝氣生物處理裝置，通過斜面板與導流板配合，使廢水沿頂槽板與篩槽板之間的間隙向下流動時，通過導流板對向下流動的廢水進行導向，使過濾大塊固體后的廢水流向斜面板頂部的最低位置，避免廢水直接向上涌動，沒有沉淀時間，導致細小沉淀無法與廢水分離，同時篩槽板中心位置凸起的弧形，與篩槽板兩側的篩槽配合，避免廢水直接沖擊過濾位置，導致大塊固體堵塞在過濾的篩槽處，導致篩槽板的過濾工作無法正常運行。
（發明人：王鑫;張頔;李忠和;高星愛;程曉東;崔彥如;趙新穎）
