1 引言
該金礦選礦廢水采用全廢水直接回用工藝對(duì)選礦試驗(yàn)指標(biāo)無(wú)明顯不良影響。正常情況下，選礦廢水可全部回用于選礦系統(tǒng)，但為了防止多雨季節(jié)選礦高位回水池發(fā)生溢流情況，造成污染環(huán)境的狀況發(fā)生，對(duì)選礦總廢水進(jìn)行了外排水凈化處理試驗(yàn)。
2 試驗(yàn)方案
2.1 廢水處理方法
一般選礦廢水有一定的自凈能力。為了驗(yàn)證選礦總廢水的自凈能力，特取試驗(yàn)室制備的選礦總廢水10L，儲(chǔ)于20L 搪瓷桶中，自然澄清48 小時(shí)后，在水面下50mm 處取水樣進(jìn)行分析檢測(cè)，檢測(cè)結(jié)果見(jiàn)表1。
從水質(zhì)分析情況來(lái)看，選礦總廢水中除了固體懸浮物超標(biāo)外，其他離子含量均符合排放標(biāo)準(zhǔn)。解決選礦廢水外排的關(guān)鍵是降低廢水中的固體懸浮物，在處理方法和流程配置上，兼顧流程結(jié)構(gòu)簡(jiǎn)單、操作方便、運(yùn)行費(fèi)用較低等。目前，國(guó)內(nèi)外處理含重金屬?gòu)U水的方法主要有化學(xué)沉淀法、氣浮法、離子交換法、吸附法、混凝法、生物法等，其中，混凝法與其他方法相比，具有流程結(jié)構(gòu)簡(jiǎn)單、操作方便、運(yùn)行費(fèi)用較低等優(yōu)點(diǎn)。本研究采用混凝沉淀工藝對(duì)選礦廢水進(jìn)行凈化處理，處理后的廢水無(wú)色、無(wú)刺激性氣味。
2.2 廢水處理試驗(yàn)
選礦廢水在自然沉清后，水質(zhì)相對(duì)較清，但還殘留了一定量的SS 和其他污染物。混凝法是去除懸浮物常用的有效方法，同時(shí)能去除部分重金屬離子和有機(jī)物。研究擬采用先混凝，接著采用吸附法處理，去除有機(jī)物，并進(jìn)行了詳細(xì)的條件試驗(yàn)。
混凝沉淀試驗(yàn)：擬通過(guò)混凝劑篩選試驗(yàn)確定合適處理該選礦廢水的絮凝劑，選用硫酸亞鐵、聚合鋁鐵、聚合氯化鋁(PAC)和聚丙烯酰銨(3# 絮凝劑PAM) 進(jìn)行實(shí)驗(yàn)。
(1) 硫酸亞鐵混凝實(shí)驗(yàn)
取自然澄清后的選礦廢水500mL，加入硫酸亞鐵+ 聚丙烯酰銨，在攪拌機(jī)器上進(jìn)行攪拌試驗(yàn)，攪拌速度為350r/min，攪拌時(shí)間為30min，自然沉降60min 后取上清液測(cè)定水體的SS 指標(biāo)。具體試驗(yàn)條件和試驗(yàn)結(jié)果見(jiàn)表2。
試驗(yàn)現(xiàn)象：1 號(hào)沉淀速度較快，但是沉淀效果一般，澄清后的水中帶有輕微乳白色懸浮物；2 號(hào)沉淀速度較快，沉淀效果較好，澄清后水質(zhì)較清亮，沉淀顆粒物較粗；3 號(hào)沉淀速度較快，沉淀效果好，澄清后水質(zhì)較清亮，沉淀顆粒物較粗，沉淀物為淡黃色�；炷幚砗笕M水中懸浮物(SS) 大幅度降低。
(2) 聚合氯化鋁混凝實(shí)驗(yàn)

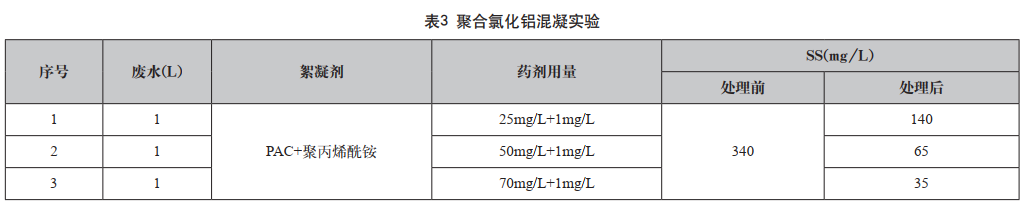

取自然澄清后的選礦廢水500mL，加入PAC+ 聚丙烯酰銨，在攪拌機(jī)器上進(jìn)行攪拌試驗(yàn)，攪拌速度為350r/min，攪拌時(shí)間為30min，自然沉降60min 后取上清液測(cè)定水體的SS 指標(biāo)。具體實(shí)驗(yàn)條件見(jiàn)表3。
試驗(yàn)現(xiàn)象：1 號(hào)沉淀速度較快，但是沉淀效果一般，澄清后的水帶有乳白色懸浮物，2 號(hào)沉淀速度較快，沉淀效果一般，澄清后水質(zhì)較清亮，沉淀顆粒物較粗，3 號(hào)沉淀速度較快，沉淀效果好，澄清后水質(zhì)清亮，沉淀顆粒物較粗�；炷幚砗笕M水樣中SS 大幅度降低。
(3) 聚合鋁鐵混凝實(shí)驗(yàn)
取自然澄清后的選礦廢水500mL，加入聚合鋁鐵+ 聚丙烯酰銨，在攪拌機(jī)器上進(jìn)行攪拌試驗(yàn)，攪拌速度為350r/min，攪拌時(shí)間為30min，自然沉降60min 后取上清液測(cè)定水體的SS 指標(biāo)。具體實(shí)驗(yàn)條件見(jiàn)表4。
試驗(yàn)現(xiàn)象：1 號(hào)沉淀速度較快，但是沉淀效果一般，澄清后的水帶有輕微乳白色懸浮物，沉淀顆粒物較細(xì)。2 號(hào)沉淀速度較快，沉淀效果一般，澄清后水質(zhì)較清亮，沉淀顆粒物較細(xì)。3號(hào)沉淀速度較快，沉淀效果較好，澄清后水質(zhì)清亮，沉淀顆粒物較細(xì)�；炷幚砗笕M水中SS 大幅度降低。
上述三種混凝劑對(duì)該選礦廢水中懸浮物去除的效果均很明顯，差別不大。由于硫酸亞鐵價(jià)格低于聚合氯化鋁和聚合鋁鐵，因此，推薦選用硫酸亞鐵+ 聚丙烯酰銨作為處理廢水的絮凝劑。
2.3 廢水處理工藝確定
2.3.1 技術(shù)經(jīng)濟(jì)分析
根據(jù)前述廢水處理試驗(yàn)結(jié)果，對(duì)選礦廢水處理成本進(jìn)行大致計(jì)算，其中聚丙烯酰銨按13000 元/t、硫酸亞鐵按300 元/t 計(jì)算，計(jì)算結(jié)果見(jiàn)表5。
2.3.2 推薦廢水處理工藝及指標(biāo)
根據(jù)以上試驗(yàn)，推薦廢水處理工藝及指標(biāo)情況見(jiàn)表6。
3 結(jié)語(yǔ)
綜上所述，該金礦選礦廢水可以采用硫酸亞鐵+ 聚丙烯酰銨作混凝劑，通過(guò)混凝處理去除廢水中大部分懸浮物和重金屬離子。處理水水質(zhì)良好，符合國(guó)家《污水綜合排放標(biāo)準(zhǔn)》
(GB8978—1996) 一級(jí)標(biāo)準(zhǔn)限值，廢水處理藥劑成本約為0.10元/m3，處理成本低。
