1工藝流程簡介

　　該技術的工藝路線如下

　　1)從煙氣系統空預器前的高溫?zé)煔舛我�取一股高溫�(zé)煔猓�再從空預器后的高溫?zé)煔舛我�取一股低溫�(zé)煔夥謩e進入濃液蒸發器，使其作為濃液蒸發的熱源和濃液載體。

　　2)將脫硫廢水處理所得濃液經泵送至濃液蒸發器，為使進入蒸發器中的濃液能被煙氣快速蒸發，濃液進入蒸發器時被霧化為細小霧滴，采用兩相流霧化噴嘴，利用壓縮空氣進行霧化。

　　3)高溫?zé)煔鈴恼舭l(fā)器頂部進入蒸發器。

　　4)濃液霧化噴嘴布置在煙氣均流設施后，霧化噴嘴分多組，以方便在線清潔維護。

　　5)低溫?zé)煔鈴撵F化噴嘴后分幾路沿切線方向進入蒸發器，為霧滴蒸發提供持續熱源，同時，由于切向進風煙氣沿筒壁速度快，使霧滴不碰壁，避免結垢。采用如此分級煙氣進入的設計，一方面，有利于霧滴在煙氣中均布;另一方面，可減少高溫?zé)煔獾氖褂昧�，�?jié)約運行成本。

　　6)濃液蒸發后，液體中的離子將生成鹽，以固體細粉形式進入煙氣中，然后通過煙氣均布裝置進入除塵器入口煙道。

　　7)濃液蒸發后，產生的水蒸汽在脫硫系統中冷凝下來。

　　2技術創新點

　　(1)該技術的創新點在于采用高、低溫?zé)煔庾鳛闈庖赫舭l(fā)熱源，既可保證液體有效蒸發，又可減少使用高溫?zé)煔饬�，降低運行成本。

　　(2)蒸發器設計采用高溫?zé)煔鈴捻敳窟M(jìn)入，通過放大氣流截面和煙氣整流裝置后，使煙氣流速均勻，速度適當。液體噴灑在此位置，更有利于噴灑的水霧分散。而后，有一路或多路低溫?zé)煔膺M(jìn)氣，低溫?zé)煔庋赝搀w圓周的切線方向進入，低溫?zé)煔獾募尤�，保證水分蒸發的熱源，低溫?zé)煔庋厍芯�方向進入，使蒸發器內的煙氣流向由原來的直線流變?yōu)槁菪�式流�?dòng)，且筒壁流速較快。一方面，增長氣流路徑，有利蒸發;另一方面，使霧滴不易黏在壁上，防止結垢。

　　(3)濃液的噴灑采用多支噴霧噴嘴，采用雙相流霧化噴嘴，雙相流霧化噴嘴可降低霧化粒徑，采用多支噴霧噴嘴，可保證蒸發器在工作時有一支噴霧噴嘴處在自清潔狀態，保證蒸發器工作的穩定性。

　　(4)采用先進的CFD流場模擬技術，確定適當?shù)膰娚湮恢煤蛧娙虢嵌燃皣娙肓�，保證濃縮液的霧化顆粒與煙氣充分接觸，使液滴完全蒸發。

　　(5)高濕度高鈉鹽成分煙氣摻入原煙氣中，降低了煙塵比電阻，提高了下游除塵器的除塵效率，有一舉兩得的效果。

　　3技術難點與影響因素

　　該技術難點在于

　　1)合適的高溫?zé)煔�、低溫�(zé)煔獗壤�，高溫�(zé)煔獠捎檬∶浩鞒隹凇�SCR反應器入口的煙氣，低溫?zé)煔獠捎每諝忸A(yù)熱器后的煙氣作為蒸發濃液水分熱源，如果取用的熱煙氣較多，將會影響鍋爐的效率，取用熱煙氣較少，不利于濃液蒸發。

　　2)噴嘴布置位置的選擇，既要使霧滴均勻分散到煙氣中，又要防止霧化液滴噴射到蒸發器壁上。

　　3)如何防止霧化噴嘴堵塞是技術難點，廢水濃液鹽分含量高、容易結晶結垢堵塞噴嘴。

　　4煙氣引取位置的影響

　　該技術引取煙氣的位置有

　　1)省煤器出口，SCR反應器入口

　　2)SCR反應器出口，空預器入口

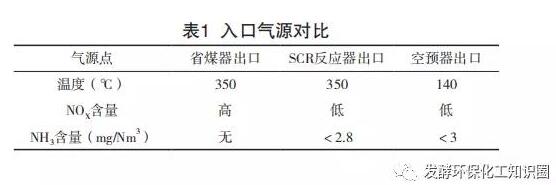

　　3)空預器出口，電除塵器入口。以上各點的氣體參數見表

　　(1)選擇省煤器出口、SCR反應器入口的煙氣作為熱源，蒸發1m3的濃縮液(含鹽量為15%，旋風分離器出口溫度>120℃)需要熱煙氣量約10,000Nm3，現有300MW機組的廢水量為5～15m3，經過預處理和膜濃縮后濃液的量為1～3m3(膜回收率按80%考慮)，如按照2m3濃水進行計算，需要熱煙氣量為2萬Nm3，300MW機組的煙氣量約為100萬Nm3，選取的煙氣量占總煙氣量的2%。因省煤器出口的NOx含量高，為300~500mg/Nm3，會使煙囪處的NOx含量上升6～10mg/Nm3。

　　因此該技術不選擇省煤器出口的煙氣作為熱源。

　　(2)選擇SCR反應器出口、空預器入口處的NOx含量低，不會影響脫硝效果。此處煙氣溫度在310℃～420℃。以一臺300MW機組為例，假設脫硫廢水濃液為1～3m3(蒸發器出口煙溫>120℃)，需要熱煙氣量1.0萬～3.0萬Nm3，300MW機組的煙氣量為100萬Nm3，抽取氣體量占總氣體量的1.0%～3.0%，對鍋爐效率有一定的影響：增加煤耗25167kg/h。如果濃液處理量為1m3，蒸發器的直徑為2m。

　　(3)選擇空預器出口，電除塵器入口。此處煙氣溫度為140℃～150℃，取150℃，如果以一臺300MW機組為例，假設脫硫廢水濃液為1m3(蒸發器出口煙溫>110℃)，需要熱煙氣量為6萬Nm3，處理量為1m3時，旋風分離器的尺寸直徑為5.5m。且因蒸發器有500～800Pa的壓損，因此需配置一臺風機，使投資費用和運行費用均提高。但選取此處的煙氣作為熱源不會影響鍋爐效率。

　　綜上所述，通過投資成本、運行穩定及工藝的特點綜合考慮，選擇SCR反應器出口煙氣作為高溫?zé)嵩磳?duì)脫硫廢水濃液進行初步蒸發，選取空預器出口煙氣作為低溫?zé)嵩磳?duì)脫硫廢水濃液進行再次蒸發。

　　霧化噴嘴的影響旋轉式霧化噴嘴

　　旋轉式霧化噴嘴借助了離心力和空氣動力而霧化流體，轉盤式噴嘴主要應用于噴霧干燥設備上，國產離心噴霧機已有定型產品，如N603、N604等。噴霧干燥設備上的轉盤霧化器又有多種結構形式，如蝶形光滑圓盤、多管圓盤(N603、N604屬于此種)、多葉圓盤、多層圓盤(也帶噴管)等。圓盤霧化器，既有液膜式霧化，也有液柱式霧化原理的霧化器，其旋轉體轉速為300020,000r/min，圓盤圓周速度為60～170m/s，可處理的料液為每小時幾升至上萬公斤，不同料液在不同霧化器上可獲得不同霧滴尺寸，數微米至數百微米。處理能力大、防堵效果好，但需盡可能提高旋轉體的轉速以保證霧化的粒徑，使得霧化范圍大，蒸發設備的直徑要求較大。

　　二流體霧化噴嘴

　　二流體霧化噴嘴利用壓縮空氣與液體的摩擦，產生均勻和細密的霧化效果，平均的霧化顆粒直徑在50微米以下，主要有內混式和外混式。內混式：氣體、液體在空氣帽和液體帽腔體內部混合霧化，霧化原理為空氣破裂和撞擊，霧化效果理想，但不適合有一定黏性的液體。外混式：氣體、液體在噴出后，利用高速氣流對液體進行摩擦產生霧化。霧化原理為摩擦和產生的切向應力，霧化效果一般，尤其適合帶有一定黏性的液體。處理能力小、氣耗量大、霧化粒徑均勻，防堵效果一般。

　　一流體霧化噴嘴

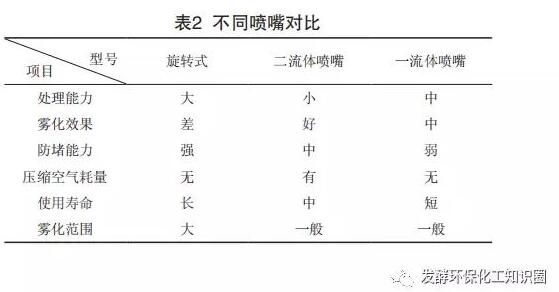

　　單流體霧化噴嘴是一種在醫藥工業中廣泛應用的霧化方式，液體由泵加壓送入噴嘴，液體在噴嘴旋轉室內高速旋轉，然后從噴嘴的小孔噴出，使液體霧化成細小的液滴。其霧化特性取決于操作壓力和噴嘴的孔徑。一般來說，細孔內外的壓力差越高噴孔越小，霧化的液滴越細，顆粒的分布越均勻;反之壓力差越小、噴孔越大，霧化的液滴越大，顆粒的分布越不均勻。處理能力及霧化效果一般，容易堵塞。不同噴嘴對比見表

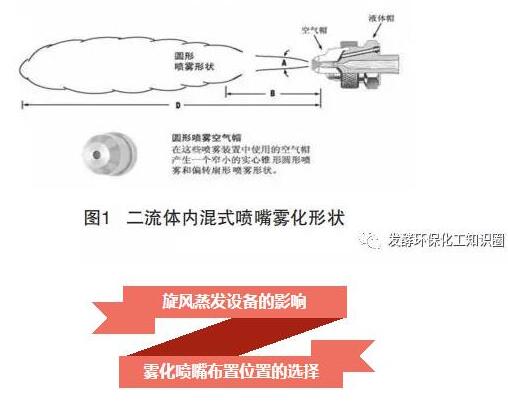

　　根據脫硫廢水濃液含鹽量高的特點，以及蒸發器直徑在3m左右，通過對比三種霧化噴嘴，該工程選擇處理能力小、霧化效果好、防堵能力適中、霧化形狀為細長形的二流體噴嘴(內混式)，其噴嘴霧化如圖

　　旋風蒸發設備的影響霧化噴嘴布置位置的選擇

　　為保證脫硫廢水液滴充分蒸發，避免未完全蒸發的液滴腐蝕蒸發器和電除塵器極板，需使煙氣在蒸發器里停留10s以上，同時使霧化噴嘴噴出來的流體盡可能地不碰壁。因此以旋風分離器為參考模型設計蒸發器，高溫?zé)嵩磸恼舭l(fā)器頂部進入，低溫?zé)嵩磸恼舭l(fā)器側部切線進入，混合煙氣從蒸發器底部出去再進入電除塵。噴嘴布置在旋風分離器的頂部中間位置。

　　蒸發設備內部件的影響

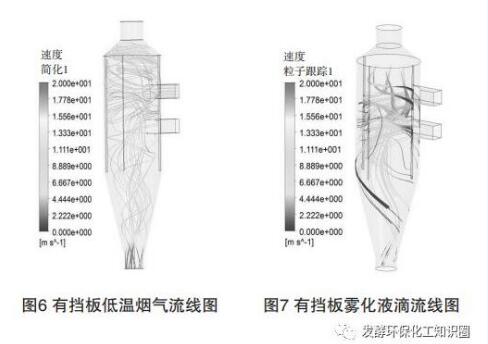

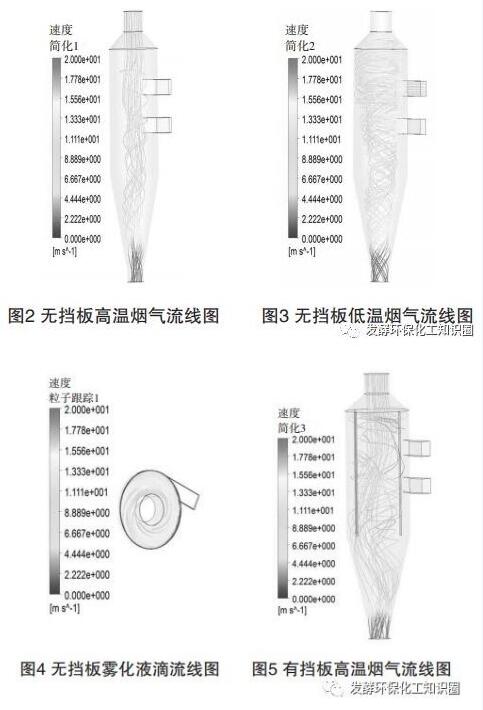

　　(1)擋板對蒸發設備內部流場的影響對蒸發器器壁設置擋板(100mm)前后進行流場模擬，圖形見圖

　　通過對比可知，蒸發器沒有設置擋板時，低溫?zé)嵩磸膫?cè)部切線進入蒸發設備，進入蒸發設備后，在慣性和容器壁的作用下開始進行圓周運動，一直旋轉至蒸發設備的出口，其中越靠近容器壁的切線速度越快，在蒸發器中心切線速度基本為零，低溫?zé)嵩催M(jìn)入蒸發器后，其切向速度沒有因?yàn)榱魍�面積的增大而大幅下降。高溫?zé)煔鈴捻敳窟M(jìn)入反應器，高溫?zé)嵩丛谡舭l(fā)器中心切線速度基本上為零，且因低溫?zé)煔饪焖傩�轉，在蒸發器中心產生一個低壓區域，因此高溫?zé)嵩春偷蜏責嵩磧烧呋�本上不混合，高溫�(zé)嵩粗苯訌恼舭l(fā)器中心區域流至蒸發器出口。因低溫?zé)嵩凑�體切線速度過快，噴嘴噴出來的液滴在向心力的作用下很快就被甩至容器壁上。在蒸發器器壁設置100mm擋板時，低溫?zé)嵩磸膫?cè)部切線進入蒸發設備，進入蒸發設備后，在擋板的減速作用下，使切向速度下降，蒸發器中心不會產生明顯的低壓區域，高溫?zé)煔膺M(jìn)入蒸發器后被低溫?zé)煔鈳��?dòng)旋轉，因低溫?zé)煔馇芯�速度下降，噴嘴產生的液滴所受離心力降低，會跟著煙氣旋轉1～2圈后才會碰壁。具體聯系污水寶或參見http://wlmqsb.com更多相關技術文檔。

　　(2)整流板對蒸發設備內部流場的影響為避免高溫?zé)煔庵苯訌恼舭l(fā)器中心區域流出蒸發器，在蒸發器上部椎體處設置一篩板，篩板中心開孔率為10%左右，四周開孔率為30%左右，流程模擬圖如圖8。由模擬圖8可知，高溫?zé)煔鈴捻敳窟M(jìn)入，通過放大氣流截面和煙氣整流裝置，使煙氣流速均勻，速度適當，液體噴灑在此位置，更有利于噴灑的水霧分散。

　　膜+高溫?zé)煔庑�風分離技術與膜+MVR蒸發制鹽技術的對比

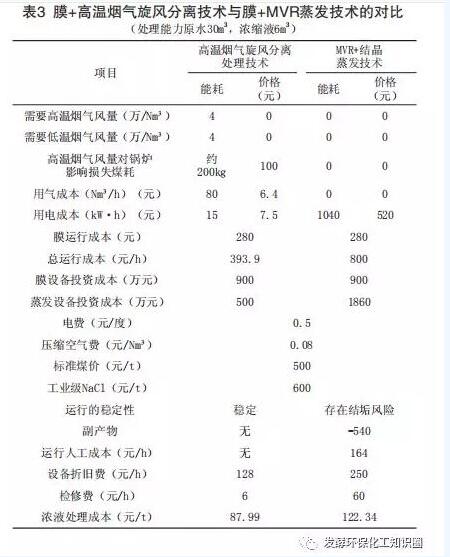

　　從表3可看出，采用膜+MVR結晶蒸發技術產單鹽，設備初次成本高，還需要人工成本，同時設備轉動部件多，設備維修費高，6噸濃液MVR+結晶蒸發技術處理的成本比高溫?zé)煔庑�風分離處理技術的成本高很多。同時MVR+結晶蒸發技術設備容易結垢，對脫硫廢水預處理要求高，要求鈣鎂離子濃度≤50mg/L，同時得到的副產物NaCl純度不穩定，工藝流程復雜。高溫?zé)煔庑�風分離處理技術工藝流程簡單，轉動設備少，無副產物，無需專人看守。

　　高溫?zé)煔庑�風分離處理技術充分利用了電廠鍋爐廉價的高、低溫?zé)煔庾鳛闊嵩磥碚舭l(fā)脫硫廢水濃液，利用壓縮空氣將脫硫廢水濃液霧化成100μm左右的細小液滴，采用旋風蒸發設備，延長了煙氣在蒸發器中的停留時間，有利于脫硫廢水濃液霧化液滴充分蒸發，進而不腐蝕煙道和電除塵器極板。脫硫廢水在蒸發器里蒸發成水蒸汽進入煙氣，水蒸汽在FGD脫硫塔里冷卻下來，可減少FGD的用水量，整個FGD工藝再無排水，可實現電廠脫硫廢水真正意義上的零排放。同時水蒸汽進入煙氣，可降低煙氣的溫度和灰塵的比電阻，進而提高電除塵的除塵效率。此外，水蒸汽進入煙氣，提高煙氣的濕度，當煙氣進入FGD脫硫塔后，在噴淋層的作用下溫度下降，煙氣的水分冷凝下來，水相變的過程中可促進PM2.5的凝并，有利于提高吸收塔對粉塵的脫除率。高溫?zé)煔庑�風分離處理技術為脫硫廢水超低排放提供一條安全、可行、工藝簡單、能耗和投資成本低的新線路。(來源：谷騰環保網)
