在染料、醫療、農藥、石油化工、冶煉等行業常有含硫化物的廢水排出，這些廢水排放到水體中，會有硫化氫揮發出來，使水體變臭，同時硫化物也會和水中的鐵離子等發生反應，生成黑色的硫化物金屬沉淀，造成水體發黑。因此，國家對含硫廢水制定了嚴格的排放標準，GB8978-1996《污水綜合排放標準》規定硫化物的最高允許排放濃度為1mg/L。
長春東獅科技(集團)有限責任公司(以下簡稱長春東獅)針對高濃度含硫廢水中硫化物的脫除，自主研發了DGM型氧化再生催化劑，并自制試驗設備，通過現場模擬試驗，開發了一種采用催化氧化法資源化處理含硫廢水的新工藝。
1、含硫廢水的處理技術
目前處理含硫廢水的方法很多，主要分為酸回收法、沉淀法、生化處理法、氧化法等，分別具有以下特點：
1)酸回收法。
先用無機酸酸化，使廢水中的硫離子轉換為硫化氫析出，再用堿液吸收硫化氫生成硫化鈉溶液回用。該法是國內較早采用去除廢水中硫化物的方法，但是該法會產生硫化氫氣體，對設備的密封性、耐腐蝕性要求較高，投資費用較高，很難在小型企業推廣使用。
2)沉淀法。
沉淀法是利用金屬離子與硫化物作用生成不溶性沉淀而去除廢水中硫化物的一種方法。最常用的沉淀劑是鐵鹽,包括亞鐵鹽及高鐵鹽。除了鐵鹽以外,鋅的化合物也可用于硫化物的去除。沉淀法投資小，操作簡單，但該法生成的細小沉淀物沉淀性較差，造成泥水分離困難，且當硫化物的含量較高時沉淀劑的投料量比較大，造成廢水處理費用較高。
3)生化處理法。
生化處理法采用微生物把廢水中存在的硫化物通過生物代謝過程而轉變?yōu)槠渌麪顟B(tài)的硫。該方法常用于高含硫廢水經過物理和化學法處理后的進一步處理環節。
4)氧化法。
硫化物具有還原性，能被氧化劑氧化生成硫或硫酸鹽。氧化法按氧化劑種類可分為直接氧化法和催化氧化法。直接氧化法以氯氣或雙氧水等作為氧化劑直接將硫化物氧化為單質硫。直接氧化法因會消耗大量的氧化劑，一般用于含硫量不多的場合。催化氧化法是在催化劑存在的條件下，利用空氣中的氧氣氧化廢水中的硫化物。催化氧化法的催化劑可以循環利用，運行成本相對較低，更適合高濃度的含硫廢水處理，采用的催化劑有錳、銅、鐵、鈷等金屬鹽類。長春東獅自主研發的DGM型氧化再生催化劑為鈷、錳、鐵多金屬?gòu)?fù)合型氧化再生催化劑，具有氧化速率高、選擇性好、99%的S2-均能轉化為單質硫的特點。
2、試驗部分
2.1 試驗水樣和催化劑
試驗水樣為某企業采礦后的含硫廢水，w(S2-)為5%~10%，pH值為10~11；DGM型氧化再生催化劑，長春東獅自主研發。
2.2 試驗設備
試驗使用自制設備，主要設備的性能參數見表1，設備現場見圖1。
2.3 含硫廢水處理流程

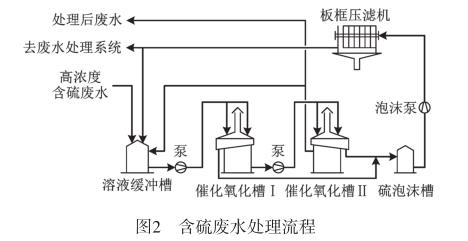

含硫廢水處理流程見圖2。
待處理廢水進入溶液緩沖槽與從過濾機來的清液混合稀釋?zhuān)缓蠼?jīng)泵輸送到催化氧化槽I內，在催化劑存在的條件下，大部分硫化物逐步被氧化為單質硫，然后經泵進入催化氧化槽Ⅱ，使硫化物完全氧化。催化氧化槽內的硫泡沫在空氣作用下聚合、浮選而出,并從催化氧化槽Ⅱ頂部溢流至硫泡沫槽，硫泡沫經泡沫泵輸送至板框壓濾機，過濾后的清液一部分返回溶液緩沖槽，用于平衡液位，另一部分直接排放到廢水處理系統。壓濾后的濾餅進入熔硫釜用蒸汽加熱熔硫后，生成硫黃產品。
2.4 測定方法
試驗操作采用氧化還原電位(ORP)在線電位控制，硫離子和硫代硫酸鹽采用碘量法測定，硫酸鹽采用EDTA絡合滴定法測定。
3、結果與討論
3.1 氧化還原電位對硫離子去除率的影響

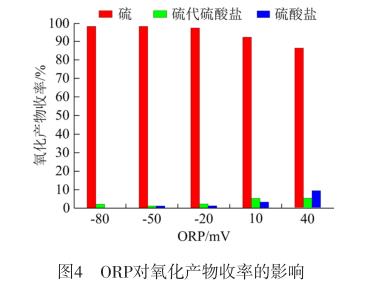

由于硫元素具有多種價態，在氧化還原反應中會產生多種氧化產物，形成多個氧化還原電對，因此可以通過控制反應體系的ORP控制氧化反應的進程。通過試驗考察了不同的ORP值對硫離子去除率和反應產物的影響，見圖3和圖4。
由圖3可見，含硫廢水的初始S2-濃度較高，ORP值較低，隨著氧化還原反應的進行，S2-濃度逐步降低，ORP值逐步升高，最終為正值。
由圖4可見，控制ORP在-50mV時，S2-已經完全轉化為單質硫，同時生成的硫代硫酸鹽或硫酸鹽含量也最低；當ORP升高到+40mV時，氧化能力過強，引起副反應的增加，導致硫酸鹽的含量升高。因此ORP不宜過高，控制在-80~-50mV為宜。
3.2 催化劑濃度對硫離子去除率的影響

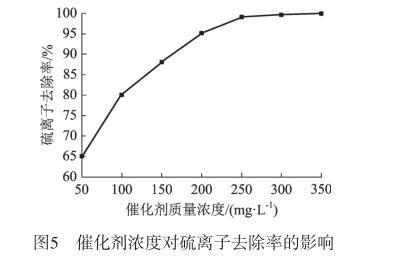

在含硫廢水流量3L/h、空氣流量6m3/h、溶液循環量0.7m3/h、反應溫度40℃的條件下，改變催化劑的濃度，考察其對硫離子去除率的影響，結果見圖5。
由圖5可見：隨著催化劑的質量濃度從50mg/L逐步提高到350mg/L，硫離子的去除率逐漸升高，當催化劑的質量濃度為300mg/L左右時，去除率可達99%以上。提高催化劑濃度有助于加快氧化反應的進行，但是催化劑的濃度過高會導致運行成本提高，因此催化劑濃度以260~300mg/L為宜。
3.3 空氣流量對硫離子去除率的影響
在含硫廢水流量3L/h、溶液循環量0.7m3/h、反應溫度40℃、催化劑質量濃度300mg/L的條件下，改變空氣流量的大小，考察其對硫離子去除率的影響，結果見圖6。
由圖6可見：空氣流量從3m/h提高到6.5m3/h，硫離子的去除率也不斷升高，合適的空氣流量為6.0~6.5m/h�？諝饬髁窟^(guò)低會導致催化劑再生不完全，進而導致硫離子不能夠被完全氧化。
空氣的流量是影響整個反應快慢的重要因素，較大的空氣流量可以加快硫化物的轉化過程5，但是空氣流量過大也會造成副反應增加，同時也不利于硫顆粒的形成以及浮選帶出。試驗采用DKL型高效氣液混合反應器，氣液反應過程是在一系列安裝在空心管道中的不同規格的單元中進行的。由于特殊管道單元的作用，使氣體和液體同時向各個方向分散，在分散過程中，液體被氣體破碎成粒徑約為10μm的小液滴，增大了氣液接觸面積，取得了良好的徑向混合效果。由于氣液連續流動不斷補充，氣液的界面不斷更新變化，故該管道反應器的氣液接觸面積大，傳質效率高，氧氣的利用率也高。
3.4 空氣停留時間對硫離子去除率的影響
空氣停留時間的長短一般可通過改變?nèi)芤旱难h(huán)量或反應槽的尺寸進行調節。在含硫廢水流量3L/h、空氣流量6m3/h、反應溫度40℃、催化劑質量濃度300mg/L的條件下，改變?nèi)芤貉h(huán)量，考察空氣停留時間對硫離子去除率的影響，結果見圖7。
由圖7可見：隨著空氣停留時間的增加，硫離子去除率逐漸升高，到15min左右，硫離子去除率可達99%以上。空氣停留的時間太短，不足以將硫化物完全催化氧化成單質硫；停留時間過長，需要的設備尺寸又過大,增加整個系統的投資費用。因此，空氣的停留時間以15min為宜，此時的溶液循環量為0.7m3/h。
3.5 反應溫度對硫離子去除率的影響
反應溫度是催化劑活性的影響因素之一，溫度升高對催化劑的反應活性有促進作用，同時也促進催化劑與氧氣的接觸反應。在含硫廢水流量3L/h、空氣流量6m3/h、溶液循環量0.7m3/h、反應溫度40℃、催化劑質量濃度300mg/L的條件下，改變反應溫度，考察其對硫離子去除率的影響，結果見圖8。
由圖8可見，反應溫度較低時，硫離子的去除率較低，提高反應溫度，有助于硫離子的氧化反應進行。但是反應溫度也不宜過高，溫度過高會導致硫離子的過度氧化，生成硫酸鹽等副反應，導致硫黃產率下降。綜合考慮，選取的最佳反應溫度為40~42℃。
3.6 反應產物
3.6.1 單質硫的晶體結構
將反應所得固相產物在室溫下風干，研磨后進行X射線衍射(XRD)分析，所得的XRD圖譜與純硫黃的XRD圖譜進行對比，具體見圖9。
由圖9可知，催化氧化含硫廢水過程中產生的固相產物的XRD圖譜與純硫黃基本一致，說明該反應過程中產生的固相產物是單質硫。圖9(a)中強度較大的幾個衍射峰分別在20為23.082°、25.879°、26.749°、27.769°和28.680°處，與純硫黃圖譜的位置一致，分別對應S的(222)、(026)、(311)、(040)和(313)晶面族，這說明催化氧化脫硫過程中產生的單質硫純度較高，雜質很少。固體單質硫的分子結構為皇冠狀的八元環硫(S8)，固態結晶硫分為斜方硫(a-硫)和單斜硫(β-硫),其中在常溫下穩定存在的是斜方硫。因此，該催化氧化處理含硫廢水過程中產生的單質硫主要為斜方硫。
3.6.2 硫黃顆粒度的控制

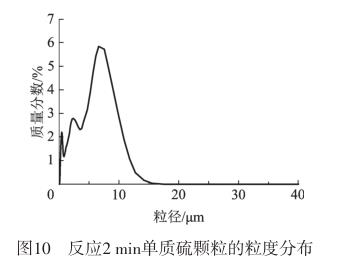

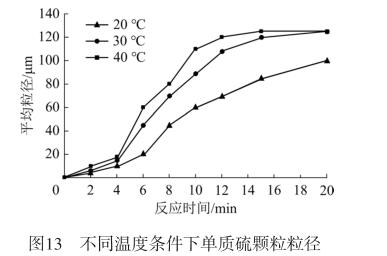

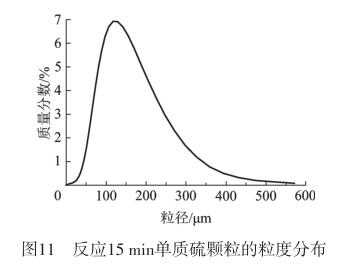

單質硫的顆粒大小直接影響到其在反應體系中的穩定性及可分離性，粒度太小不利于系統的浮選和分離，粒度太大又會造成硫黃沉積堵塞塔體及管道，因此單質硫具有合適的顆粒度才有利于分離回收�？疾旆磻�(yīng)過程中單質硫顆粒的粒度變化規律可為單質硫的有效分離和資源化回收利用提供理論支持。在最佳反應條件下，催化氧化反應2min和15min時的單質硫顆粒粒度分布見圖10和圖11，不同反應時間和反應溫度下的單質硫顆粒粒徑見圖12和圖13。
由圖10~13可知，反應2min生成的單質硫顆粒粒徑較小，大部分粒徑尺寸集中在10μm以內，隨著反應時間的延長粒徑緩慢增大，當反應進行到15min時，單質硫顆粒的粒徑尺寸大部分集中在150~160μm，有利于后續單質硫的過濾分離。這是因?yàn)閱钨|(zhì)硫顆粒在浮選過程中會相互碰撞聚合形成大顆粒。同時通過試驗驗證，較高的反應溫度對單質硫顆粒的成長也有促進作用。
4、結論
試驗結果表明，采用DGM型氧化再生催化劑和DKL型高效氣液混合反應器的催化氧化工藝，處理工業高濃度含硫廢水是可行的，且該工藝可以將含硫廢水中高濃度的硫化物完全轉化為硫黃，工藝過程簡單，易操作，設備投資小。其中，ORP、催化劑濃度、空氣流量、空氣停留時間、反應溫度等是整個處理過程中的關鍵因素，通過試驗考察，得出以下結論：
1)通過控制反應體系的ORP可以控制整個催化氧化反應進程，使單質硫成為主要氧化產物，其收率隨反應體系ORP值的升高先增大后減小。在ORP為-80mV左右時，反應體系中的硫化物基本被氧化完全，當ORP升高至40mV以上時，產物中的硫酸鹽含量急劇上升，致使硫黃產量降低。
2)應用DGM型氧化再生催化劑，可以通過空氣快速氧化含硫廢水中的硫化物，硫離子的去除率可達99%以上，催化劑通過再生可以循環利用。添加DGM催化劑后，既能快速地將硫離子轉化為單質硫，又能保持較好的選擇性，避免副反應的生成。
3)應用DKL型高效氣液混合反應器，有效增加了氣液接觸面積，提高了傳質速率，氣液混合更加充分，空氣的利用率大幅提升，加快了催化劑的氧化速率。
4)反應體系所得的固相產物為單質硫，且以結構穩定的八元環狀分子、斜方硫晶形為主。
5)單質硫顆粒生成后會發生團聚作用逐步增大。初始的單質硫顆粒粒徑在10μm左右，經過顆粒之間的相互碰撞團聚可以增大到150~160μm，有利于硫顆粒的浮選和分離。（來源：長春東獅科技(集團)有限責任公司）
