公布日：2023.11.07
申請日：2023.09.21
分類號：C02F1/44(2023.01)I;B01D65/02(2006.01)I
摘要
本發明公開了一種過濾裝置及廢水處理系統，該過濾裝置，包括：殼體，其具有進水口、出水口、以及排水口，殼體的內部形成有安裝座，安裝座將殼體分成供給腔以及過濾腔；過濾組件，其包括濾膜、內支承部件和外支承部件，濾膜將過濾腔分成內腔室和外腔室，外支承部件包圍于濾膜的外側，內支承部件設置于濾膜的內側；內支承部件包括多個周向排布的支承桿，每個支承桿的徑向外側均形成有用于支承濾膜的肋部，支承桿具有開設于內部且軸向延伸的沖洗流道以及內端貫通至沖洗流道而外端貫通至肋部的側部的沿支承桿的軸向排布的多個第一噴嘴，第一噴嘴傾斜的朝向?yàn)V膜的內側以使得從第一噴嘴噴出的流體水具有切向分量。
權利要求書
1.一種過濾裝置，其特征在于，包括：殼體，其具有位于徑向上的兩側的進水口和出水口、以及位于底部的排水口，所述殼體的內部形成有安裝座，所述安裝座將所述殼體的內部分成位于上方的供給腔以及位于下方的過濾腔，所述進水口貫通至所述供給腔；過濾組件，其位于所述過濾腔中，所述過濾組件包括濾膜、內支承部件和外支承部件，所述濾膜將所述過濾腔分成內腔室和外腔室，所述濾膜對從內腔室流向外腔室的廢水進行過濾，所述出水口連通至所述外腔室，所述外支承部件包圍于所述濾膜的外側，所述內支承部件設置于所述濾膜的內側；流體切換機構；其中：所述內支承部件包括多個周向排布的支承桿，每個所述支承桿的徑向外側均形成有用于支承所述濾膜的肋部，所述支承桿具有開設于內部且軸向延伸的沖洗流道以及內端貫通至所述沖洗流道而外端貫通至所述肋部的側部的沿所述支承桿的軸向排布的多個第一噴嘴，所述第一噴嘴傾斜的朝向所述濾膜的內側以使得從所述第一噴嘴噴出的流體水具有切向分量；所述流體切換機構具有使供給腔與內腔室連通而與沖洗流道斷開的第一狀態、以及使供給腔與沖洗流道連通而與內腔室斷開的第二狀態；在流體切換機構切換至所述第一狀態時，廢水進入到內腔室以用于通過濾膜進行過濾，而在流體切換機構切換至所述第二狀態時，廢水進入到?jīng)_洗流道以通過第一噴嘴對濾膜的內側進行沖洗；所述流體切換機構還具有使得所述供給腔與所述內腔室以及所述沖洗流道均斷開，并能夠?yàn)樗鰶_洗流道提供沖擊壓力的第三狀態；所述流體切換機構包括：閥體，其包括固定座、活動盤以及彈簧，所述固定座包括底板和環板，所述活動盤設置于所述環板內并能夠進行豎向滑動，所述活動盤的底部形成有軸向貫通的外筒，所述外筒穿設所述底板，從而所述固定座與所述活動盤圍成環狀的導流腔，所述彈簧設置于所述導流腔中；閥芯，其包括軸向上的兩端均封閉的內筒，所述內筒穿設所述外筒；第一驅動機構，其用于驅動所述閥芯豎向運動；第二驅動機構，其用于為所述活動盤提供朝下的沖擊力；其中：所述外筒的筒壁開設有多個閥口，多個所述閥口周向排布，所述內筒的筒壁自上而下依次開設有周向排布的多個流體進口、多個第一流體出口以及多個第二流體出口；所述支承桿的上端穿過所述固定座的底板而伸入至所述導流腔中以使得所述沖洗流道連通至所述導流腔；在閥芯借由第一驅動機構的驅動而下移，以使得第二流體出口伸出外筒的底部并且第一流體出口與閥口錯位后，供給腔通過流體進口以及第二流體出口與內腔室連通，從而，流體切換機構切換至第一狀態；并在閥芯借由第一驅動機構的驅動而上移，以使得第一流體出口上移至與閥口相對并且第二流體出口回縮于外筒后，供給腔通過閥口以及導流腔與沖洗流道連通，從而流體切換機構切換至第二狀態；在流體切換機構處于第二狀態時，借由第二驅動機構為所述活動盤提供沖擊力而迫使活動盤下移關閉閥口并擠壓導流腔，以使得沖洗流道內產生沖擊壓力，從而所述流體切換機構從第二狀態切換至第三狀態。
2.根據權利要求1所述的過濾裝置，其特征在于，所述支承桿具有位于所述肋部的周向上的兩側的第一斜面和第二斜面，每相鄰的兩個支承桿的相對的第一斜面與第二斜面限定出具有傾斜朝向的過流通道。
3.根據權利要求1所述的過濾裝置，其特征在于，每個所述支承桿的肋部上均開設有多個缺口，多個所述缺口沿所述支承桿的軸向依次排布，所述肋部?jī)蓚?cè)的流體通過缺口而能夠進行周向流動；所述支承桿上還開設有多個第二噴嘴，所述第二噴嘴的外端貫通至所述缺口的表面，所述第二噴嘴的內端貫通至所述沖洗流道。
4.根據權利要求1所述的過濾裝置，其特征在于，每個所述支承桿的上端均配置成能夠相對于所述固定座旋轉；每個所述支承桿的下端均穿設所述殼體的底部而伸出所述殼體；其中：每個支承桿的下端均裝設有齒輪，從而所述支承桿的下端的齒輪排布成一圈；排布成一圈的所述齒輪的外圍套設有齒圈，所述齒圈具有用于與所述齒輪同步嚙合的內齒。
5.根據權利要求1所述的過濾裝置，其特征在于，所述殼體的頂部安裝有頂蓋；所述頂蓋上形成有向下凸出且周向排布的多個容置室；所述活動盤的上表面開設有環狀的容置槽；其中：所述第二驅動機構包括：永磁體，其配置成環狀并固定在所述容置槽中；電磁體，其包括多個，多個所述電磁體分別設置于所述容置室中并借由蓋板封裝；所述電磁體通過與所述永磁體之間形成脈沖性的磁力作用而對所述活動盤施加沖擊力。
6.根據權利要求1所述的過濾裝置，其特征在于，所述第一驅動機構為氣缸，所述氣缸包括缸體以及活塞桿，所述缸體固定在殼體的頂部的上方，所述活塞桿的下端穿設殼體的頂部而連接至所述閥芯的頂部。
7.根據權利要求1所述的過濾裝置，其特征在于，所述安裝座上形成有沉槽，所述閥體設置于所述沉槽中；其中：所述沉槽的槽壁上裝設有第一卡簧，所述第一卡簧用于對所述環板進行限位；所述環板的內壁上裝設有第二卡簧，所述第二卡簧用于對所述活動盤進行限位。
8.一種廢水處理系統，其特征在于，包括：安裝板座；如權利要求1至7中任意一項所述的過濾裝置，所述過濾裝置的殼體的底部固定在所述安裝板座上，所述過濾裝置包括多個，多個所述過濾裝置線性排布或周向排布。
發明內容
針對現有技術中存在的上述技術問題，本發明的實施例提供了一種過濾裝置及廢水處理系統。
為解決上述技術問題，本發明的實施例采用的技術方案是：

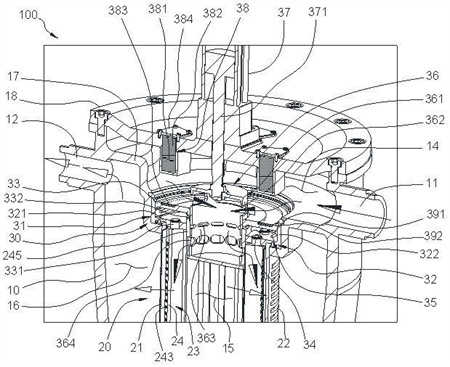

一種過濾裝置，包括：
殼體，其具有位于徑向上的兩側的進水口和出水口、以及位于底部的排水口，所述殼體的內部形成有安裝座，所述安裝座將所述殼體的內部分成位于上方的供給腔以及位于下方的過濾腔，所述進水口貫通至所述供給腔；
過濾組件，其位于所述過濾腔中，所述過濾組件包括濾膜、內支承部件和外支承部件，所述濾膜將所述過濾腔分成內腔室和外腔室，所述濾膜對從內腔室流向外腔室的廢水進行過濾，所述出水口連通至所述外腔室，所述外支承部件包圍于所述濾膜的外側，所述內支承部件設置于所述濾膜的內側；
流體切換機構；其中：
所述內支承部件包括多個周向排布的支承桿，每個所述支承桿的徑向外側均形成有用于支承所述濾膜的肋部，所述支承桿具有開設于內部且軸向延伸的沖洗流道以及內端貫通至所述沖洗流道而外端貫通至所述肋部的側部的沿所述支承桿的軸向排布的多個第一噴嘴，所述第一噴嘴傾斜的朝向所述濾膜的內側以使得從所述第一噴嘴噴出的流體水具有切向分量；
所述流體切換機構具有使供給腔與內腔室連通而與沖洗流道斷開的第一狀態、以及使供給腔與沖洗流道連通而與內腔室斷開的第二狀態；在流體切換機構切換至所述第一狀態時，廢水進入到內腔室以用于通過濾膜進行過濾，而在流體切換機構切換至所述第二狀態時，廢水進入到?jīng)_洗流道以通過第一噴嘴對濾膜的內側進行沖洗。
優選地，所述流體切換機構還具有使得所述供給腔與所述內腔室以及所述沖洗流道均斷開，并能夠?yàn)樗鰶_洗流道提供沖擊壓力的第三狀態。
優選地，所述流體切換機構包括：
閥體，其包括固定座、活動盤以及彈簧，所述固定座包括底板和環板，所述活動盤設置于所述環板內并能夠進行豎向滑動，所述活動盤的底部形成有軸向貫通的外筒，所述外筒穿設所述底板，從而所述固定座與所述活動盤圍成環狀的導流腔，所述彈簧設置于所述導流腔中；
閥芯，其包括軸向上的兩端均封閉的內筒，所述內筒穿設所述外筒；
第一驅動機構，其用于驅動所述閥芯豎向運動；
第二驅動機構，其用于為所述活動盤提供朝下的沖擊力；其中：
所述外筒的筒壁開設有多個閥口，多個所述閥口周向排布，所述內筒的筒壁自上而下依次開設有周向排布的多個流體進口、多個第一流體出口以及多個第二流體出口；
所述支承桿的上端穿過所述固定座的底板而伸入至所述導流腔中以使得所述沖洗流道連通至所述導流腔；
在閥芯借由第一驅動機構的驅動而下移，以使得第二流體出口伸出外筒的底部并且第一流體出口與閥口錯位后，供給腔通過流體進口以及第二流體出口與內腔室連通，從而，流體切換機構切換至第一狀態；并在閥芯借由第一驅動機構的驅動而上移，以使得第一流體出口上移至與閥口相對并且第二流體出口回縮于外筒后，供給腔通過閥口以及導流腔與沖洗流道連通，從而流體切換機構切換至第二狀態；
在流體切換機構處于第二狀態時，借由第二驅動機構為所述活動盤提供沖擊力而迫使活動盤下移關閉閥口并擠壓導流腔，以使得沖洗流道內產生沖擊壓力，從而所述流體切換機構從第二狀態切換至第三狀態。
優選地，所述支承桿具有位于所述肋部的周向上的兩側的第一斜面和第二斜面，每相鄰的兩個支承桿的相對的第一斜面與第二斜面限定出具有傾斜朝向的過流通道。
優選地，
每個所述支承桿的肋部上均開設有多個缺口，多個所述缺口沿所述支承桿的軸向依次排布，所述肋部?jī)蓚?cè)的流體通過缺口而能夠進行周向流動；
所述支承桿上還開設有多個第二噴嘴，所述第二噴嘴的外端貫通至所述缺口的表面，所述第二噴嘴的內端貫通至所述沖洗流道。
優選地，每個所述支承桿的上端均配置成能夠相對于所述固定座旋轉；每個所述支承桿的下端均穿設所述殼體的底部而伸出所述殼體；其中：每個支承桿的下端均裝設有齒輪，從而所述支承桿的下端的齒輪排布成一圈；
排布成一圈的所述齒輪的外圍套設有齒圈，所述齒圈具有用于與所述齒輪同步嚙合的內齒。
優選地，所述殼體的頂部安裝有頂蓋；所述頂蓋上形成有向下凸出且周向排布的多個容置室；所述活動盤的上表面開設有環狀的容置槽；其中：
所述第二驅動機構包括：
永磁體，其配置成環狀并固定在所述容置槽中；
電磁體，其包括多個，多個所述電磁體分別設置于所述容置室中并借由蓋板封裝；所述電磁體通過與所述永磁體之間形成脈沖性的磁力作用而對所述活動盤施加沖擊力。
優選地，所述第一驅動機構為氣缸，所述氣缸包括缸體以及活塞桿，所述缸體固定在殼體的頂部的上方，所述活塞桿的下端穿設殼體的頂部而連接至所述閥芯的頂部。
優選地，所述安裝座上形成有沉槽，所述閥體設置于所述沉槽中；其中：
所述沉槽的槽壁上裝設有第一卡簧，所述第一卡簧用于對所述環板進行限位；所述環板的內壁上裝設有第二卡簧，所述第二卡簧用于對所述活動盤進行限位。
本發明還公開了一種廢水處理系統，包括：
安裝板座；
上述的過濾裝置，所述過濾裝置的殼體的底部固定在所述安裝板座上，所述過濾裝置包括多個，多個所述過濾裝置線性排布或周向排布。
與現有技術相比，本發明的實施例所提供的過濾裝置及廢水處理系統的有益效果是：
1、本發明所提供的過濾裝置對濾膜的正沖洗效率較高、效果較好。
2、本發明的其他關鍵優勢直接和隱含記載于下文的具體實施方式中。
（發明人：王學成;賈亞?wèn)|;趙曉磊;徐爽;石興義）
