公布日：2023.11.03
申請日：2023.08.10
分類號：C02F1/461(2023.01)I;C02F1/40(2023.01)I;B01D33/06(2006.01)I;B01D33/15(2006.01)I;B01D33/54(2006.01)I;B01D33/48(2006.01)I;B01D33/46(2006.01)I
摘要
本發明涉及工業廢水處理領域，尤其涉及一種工業廢水資源化處理用電解裝置。本發明的技術實施問題是：廢水表面有絮凝物和浮油，會影響后續電解的正常運行。本發明的技術實施方案是：一種工業廢水資源化處理用電解裝置，包括有廢水槽、動力單元和固定板等；廢水槽的前部設有出水口，后部設有進水口；廢水槽的左側和右側各連接有一個動力單元；兩個動力組件各連接有一個固定板，動力組件用于帶動固定板移動。通過控制第一DD馬達帶動環形濾網和打撈網從右往左看順時針轉動，通過打撈網將水面的絮凝物打撈起，隨著打撈網轉動著并向前移動，將水面的絮凝物打撈收集在表面。
權利要求書

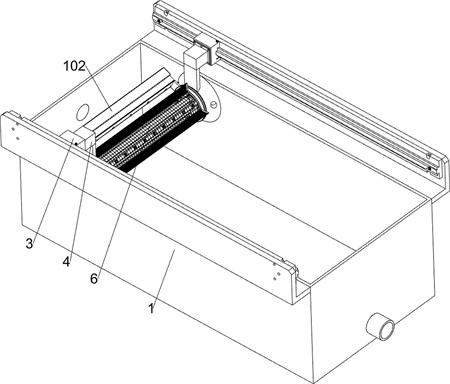

1.一種工業廢水資源化處理用電解裝置，包括有廢水槽（1），廢水槽（1）的前部設有出水口，后部設有進水口；其特征是：還包括有動力單元、固定板（4）、第一DD馬達（5）、環形濾網（6）、打撈網（7）、連接軸（8）、刮油氈（9）、摩擦輪（10）和固定軸（11）；廢水槽（1）的左側和右側各連接有一個動力單元；兩個動力組件各連接有一個固定板（4），動力組件用于帶動固定板（4）移動；兩個固定板（4）各固接有一個固定軸（11）；兩個固定板（4）各固接有一個第一DD馬達（5），且第一DD馬達（5）與固定軸（11）套接；兩個第一DD馬達（5）的輸出部共同固接有一個環形濾網（6）；環形濾網（6）的外圍固接有若干個打撈網（7），且所有的打撈網（7）呈環形陣列分布；每個打撈網（7）各開有一個擠壓倉（7a）；每個擠壓倉（7a）內各轉動連接有一個連接軸（8）；每個連接軸（8）各固接有刮油氈（9），且刮油氈（9）位于擠壓倉（7a）內；每個打撈網（7）各開有一個引導槽（7b）；每個連接軸（8）固接有若干個摩擦輪（10）。
2.按照權利要求1所述的一種工業廢水資源化處理用電解裝置，其特征是：還包括有收集單元；收集單元包括有第二DD馬達（101）、收集盒（102）、電動輥（103）、倉門（104）和勾板（105）；兩個固定板（4）各固接有一個第二DD馬達（101），且同側的第二DD馬達（101）與第一DD馬達（5）套接；兩個第二DD馬達（101）的輸出部共同固接有一個收集盒（102），且收集盒（102）位于環形濾網（6）中部上方處；收集盒（102）轉動連接有兩個電動輥（103）；兩個電動輥（103）各固接有一個倉門（104），且兩個倉門（104）閉合時將收集盒（102）入口蓋�。幻總�(gè)倉門（104）各固接有若干個勾板（105），每個勾板（105）各設有螺紋部（105a）。
3.按照權利要求1所述的一種工業廢水資源化處理用電解裝置，其特征是：還包括有吹氣單元；吹氣單元包括有輸風管（111）、通風板（112）和吹氣頭（113）；兩側的固定板（4）各固接有一個輸風管（111），且輸風管（111）與固定軸（11）插接；兩個固定軸（11）共同固接有兩個通風板（112），且通風板（112）位于環形濾網（6）內部，并處于環形濾網（6）的中部上方，且通風板（112）與輸風管（111）連通；每個通風板（112）各連通有若干個吹氣頭（113）。
4.按照權利要求3所述的一種工業廢水資源化處理用電解裝置，其特征是：還包括有吸油部件；吸油部件包括有第三DD馬達（201）、轉動軸（202）、擋板（204）和吸油氈（205）；兩個固定軸（11）各固接有一個第三DD馬達（201）；兩個第三DD馬達（201）的輸出部共同固接有一個轉動軸（202），且轉動軸（202）與固定軸（11）轉動連接；轉動軸（202）上側和下側各固接有兩個擋板（204）；每一側的兩個擋板（204）各共同可拆卸式連接有一個吸油氈（205）；轉動軸（202）上部和下部各開有一個存油槽（202a），且存油槽（202a）位于吸油氈（205）下方。
5.按照權利要求4所述的一種工業廢水資源化處理用電解裝置，其特征是：還包括有按壓?jiǎn)卧�；按壓�(jiǎn)卧ㄓ型茥U（211）、連接板（212）和擠壓板（213）；兩個固定軸（11）上方各固接有一個推桿（211）；兩個推桿（211）伸縮部各固接有一個連接板（212）；兩個連接板（212）共同固接有一個擠壓板（213）。
6.按照權利要求4所述的一種工業廢水資源化處理用電解裝置，其特征是：擋板（204）為傾斜設置。
7.按照權利要求5所述的一種工業廢水資源化處理用電解裝置，其特征是：擠壓板（213）為弧形板。
8.按照權利要求1-7任意一項所述的一種工業廢水資源化處理用電解裝置，其特征是：還包括有清理部件；清理部件包括有清理圓板（301）和清理噴頭（302）；兩個固定板（4）各可拆卸式連接有一個清理圓板（301）；每個固定板（4）各固接有一個清理噴頭（302），且清理噴頭（302）與輸風管（111）連通，且清理噴頭（302）位于清理圓板（301）的內部中上方。
9.按照權利要求8所述的一種工業廢水資源化處理用電解裝置，其特征是：清理圓板（301）開有兩個向環形濾網（6）中部?jī)A斜的排出孔（301a）。
10.按照權利要求8所述的一種工業廢水資源化處理用電解裝置，其特征是：清理噴頭（302）為傾斜設置。
發明內容
為了克服廢水表面有絮凝物和浮油，會影響后續電解的正常運行的缺點，本發明提供一種工業廢水資源化處理用電解裝置。
本發明的技術實施方案是：一種工業廢水資源化處理用電解裝置，包括有廢水槽，廢水槽的前部設有出水口，后部設有進水口；還包括有動力單元、固定板、第一DD馬達、環形濾網、打撈網、連接軸、刮油氈、摩擦輪和固定軸；廢水槽的左側和右側各連接有一個動力單元；兩個動力組件各連接有一個固定板，動力組件用于帶動固定板移動；兩個固定板各固接有一個固定軸；兩個固定板各固接有一個第一DD馬達，且第一DD馬達與固定軸套接；兩個第一DD馬達的輸出部共同固接有一個環形濾網；環形濾網的外圍固接有若干個打撈網，且所有的打撈網呈環形陣列分布；每個打撈網各開有一個擠壓倉；每個擠壓倉內各轉動連接有一個連接軸；每個連接軸各固接有刮油氈，且刮油氈位于擠壓倉內；每個打撈網各開有一個引導槽；每個連接軸固接有若干個摩擦輪。
可選地，還包括有收集單元；收集單元包括有第二DD馬達、收集盒、電動輥、倉門和勾板；兩個固定板各固接有一個第二DD馬達，且同側的第二DD馬達與第一DD馬達套接；兩個第二DD馬達的輸出部共同固接有一個收集盒，且收集盒位于環形濾網中部上方處；收集盒轉動連接有兩個電動輥；兩個電動輥各固接有一個倉門，且兩個倉門閉合時將收集盒入口蓋�。幻總�(gè)倉門各固接有若干個勾板，每個勾板各設有螺紋部。
可選地，還包括有吹氣單元；吹氣單元包括有輸風管、通風板和吹氣頭；兩側的固定板各固接有一個輸風管，且輸風管與固定軸插接；兩個固定軸共同固接有兩個通風板，且通風板位于環形濾網內部，并處于環形濾網的中部上方，且通風板與輸風管連通；每個通風板各連通有若干個吹氣頭。
可選地，還包括有吸油部件；吸油部件包括有第三DD馬達、轉動軸、擋板和吸油氈；兩個固定軸各固接有一個第三DD馬達；兩個第三DD馬達的輸出部共同固接有一個轉動軸，且轉動軸與固定軸轉動連接；轉動軸上側和下側各固接有兩個擋板；每一側的兩個擋板各共同可拆卸式連接有一個吸油氈；轉動軸上部和下部各開有一個存油槽，且存油槽位于吸油氈下方。
可選地，還包括有按壓?jiǎn)卧�；按壓�(jiǎn)卧ㄓ型茥U、連接板和擠壓板；兩個固定軸上方各固接有一個推桿；兩個推桿伸縮部各固接有一個連接板；兩個連接板共同固接有一個擠壓板。
可選地，擋板為傾斜設置。
可選地，擠壓板為弧形板。
可選地，還包括有清理部件；清理部件包括有清理圓板和清理噴頭；兩個固定板各可拆卸式連接有一個清理圓板；每個固定板各固接有一個清理噴頭，且清理噴頭與輸風管連通，且清理噴頭位于清理圓板的內部中上方。
可選地，清理圓板開有兩個向環形濾網中部?jī)A斜的排出孔。
可選地，清理噴頭為傾斜設置。
與現有技術相比，本發明具有如下優點：通過控制第一DD馬達帶動環形濾網和打撈網從右往左看順時針轉動，通過打撈網將水面的絮凝物打撈起，隨著打撈網轉動著并向前移動，將水面的絮凝物打撈收集在表面。
通過勾板的螺紋部帶動摩擦輪轉動，摩擦輪通過連接軸帶動刮油氈轉動，刮油氈轉動時被狹窄的擠壓倉擠壓，將刮油氈刮下吸收的油污擠壓出來，擠壓出來的油污流入引導槽中，使得刮油氈能夠循環使用，在隨著環形濾網的反復移動清理，對廢水槽的內前壁和內后壁進行清理。
通過切換吸油氈進行吸收去除油污，保證廢水中油污的去除徹底，當吸收了油污的吸油氈轉動至上方后，控制推桿帶動連接板和擠壓板向下移動，擠壓板向下移動對吸油氈進行擠壓，將吸油氈吸收的油污擠壓出來，實現吸油氈的反復使用。
（發明人：吳事浪;劉楊;王磊）
