公布日：2023.10.10

申請日：2023.07.27

分類號：C02F11/125(2019.01)I;C02F11/127(2019.01)I

摘要

本發明屬于環保技術領域，尤其涉及一種自動清洗型疊螺式污泥脫水機，以解決沒有辦法實現自動清洗的技術問題，包括動力承載支架組件，還包括污泥脫水組件和清洗組件，所述污泥脫水組件和清洗組件同時與動力承載支架組件相連接，活塞板在水管的內端往復滑動，進而使得水箱中的水在出液孔單向端蓋一單向封閉出液孔一的作用下和出液孔單向端蓋一單向封閉出液孔一作用下通過水管單向流入連接管B和連接管A中，最后進入內腔一中，在內部壓力的作用下，通過轉動套管和螺旋葉片之間開有多個可以單向開啟的孔C噴出，實現對脫水箱體、脫水箱體端蓋、轉動套管、周轉套管和螺旋葉片的清洗，并通過脫水箱體上開有排液孔流出，完成清洗。

權利要求書

1.一種自動清洗型疊螺式污泥脫水機，包括動力承載支架組件（2），其特征在于，包括污泥脫水組件（1）和清洗組件（3），所述污泥脫水組件（1）和清洗組件（3）與連接，污泥脫水組件（1）和清洗組件（3）同時與動力承載支架組件（2）相連接；所述污泥脫水組件（1）包括入料管（1-1）、連接套管一（1-2）、脫水箱體（1-3）、脫水箱體端蓋（1-4）、連接支架（1-5）、螺紋擠壓桿（1-6）、擠壓板（1-7）、擠壓板滑柱（1-8）、擋泥板（1-9）、擠壓板推簧（1-10）、轉動套管（1-11）、執行電機一（1-12）、配合輥?zhàn)樱?/span>1-13）、周轉套管（1-14）、通孔一（1-15）、配合環（1-16）、內腔一（1-17）、螺旋葉片（1-18）和出泥孔（1-19），所述入料管（1-1）固定安裝在連接套管一（1-2）上，連接套管一（1-2）固定安裝在脫水箱體（1-3）上，脫水箱體（1-3）通過鎖扣安裝有脫水箱體端蓋（1-4），脫水箱體（1-3）上固定安裝有連接支架（1-5），連接支架（1-5）上螺紋安裝有螺紋擠壓桿（1-6），螺紋擠壓桿（1-6）一端與擠壓板（1-7）接觸配合，擠壓板（1-7）固定安裝有擠壓板滑柱（1-8），擠壓板滑柱（1-8）與連接支架（1-5）滑動配合，擠壓板（1-7）滑動安裝在轉動套管（1-11）上，轉動套管（1-11）上還滑動安裝有擋泥板（1-9）；所述擋泥板（1-9）和擠壓板（1-7）之間設置有擠壓板推簧（1-10），脫水箱體（1-3）上開有出泥孔（1-19），擋泥板（1-9）遮擋出泥孔（1-19），轉動套管（1-11）轉動安裝在連接套管一（1-2）上，并且轉動套管（1-11）內開有內腔一（1-17），轉動套管（1-11）上固定安裝有螺旋葉片（1-18），脫水箱體（1-3）內轉動安裝有周轉套管（1-14），周轉套管（1-14）上開有多個通孔一（1-15），周轉套管（1-14）上固定安裝有配合環（1-16），配合環（1-16）與配合輥?zhàn)樱?/span>1-13）嚙合傳動，配合輥?zhàn)樱?/span>1-13）固定安裝在執行電機一（1-12）的輸出軸上，執行電機一（1-12）安裝在脫水箱體（1-3）上；所述動力承載支架組件（2）包括承載支架（2-1）、支架腿（2-2）、滾輪（2-3）、執行電機二（2-4）和機座（2-5），所述承載支架（2-1）上固定安裝有支架腿（2-2），支架腿（2-2）上轉動安裝有滾輪（2-3），承載支架（2-1）上通過機座（2-5）安裝有執行電機二（2-4），執行電機二（2-4）的輸出軸安裝在轉動套管（1-11）上，所述脫水箱體（1-3）固定安裝在承載支架（2-1）上；所述清洗組件（3）包括連接管A（3-1）、轉動端蓋一（3-2）、轉動端蓋二（3-3）、連接管B（3-4）、阻尼套管（3-5）、水管（3-6）、水箱（3-7）、水箱端蓋（3-8）、注液管（3-9）、注液管端蓋（3-10）、連接安裝板（3-11）、出液孔一（3-12）、出液孔單向端蓋一（3-13）、活塞板（3-14）、出液孔二（3-15）、出液孔單向端蓋二（3-16）、活塞板連桿（3-17）、限位滑桿（3-18）、環狀阻尼槽（3-19）、螺旋滑槽（3-20）、單向棘輪（3-21）、單向棘輪撥桿（3-22）、撥桿卡簧（3-23）、安裝螺桿（3-24）、阻尼滑桿（3-25）、阻尼滑桿推簧（3-26）和配合滑桿（3-27），所述連接管A（3-1）上固定安裝有單向棘輪（3-21），單向棘輪撥桿（3-22）在通過撥桿卡簧（3-23）的作用與單向棘輪（3-21）單向轉動配合，單向棘輪撥桿（3-22）鉸接安裝在轉動端蓋二（3-3）上，撥桿卡簧（3-23）固定安裝在轉動端蓋二（3-3）上，轉動端蓋二（3-3）上通過安裝螺桿（3-24）固定安裝有轉動端蓋一（3-2），轉動端蓋一（3-2）與連接管A（3-1）轉動配合，連接管B（3-4）一端固定安裝在轉動端蓋二（3-3）上，連接管B（3-4）另一端轉動安裝在水管（3-6）上，水管（3-6）上固定安裝有阻尼套管（3-5），阻尼套管（3-5）內滑動安裝有阻尼滑桿（3-25）；所述阻尼滑桿（3-25）和阻尼套管（3-5）之間設置有阻尼滑桿推簧（3-26），連接管B（3-4）上開有環狀阻尼槽（3-19），阻尼滑桿（3-25）在阻尼滑桿推簧（3-26）的彈力推動下作用在環狀阻尼槽（3-19）內，水管（3-6）上固定安裝有水箱（3-7），水箱（3-7）上密封安裝有水箱端蓋（3-8），水箱端蓋（3-8）上固定安裝有注液管（3-9），注液管（3-9）上螺紋密封安裝有注液管端蓋（3-10），水箱（3-7）上固定安裝有連接安裝板（3-11），所述承載支架（2-1）與連接安裝板（3-11）固定連接，連接管A（3-1）與所述轉動套管（1-11）固定連接，連接管B（3-4）內開有螺旋滑槽（3-20），螺旋滑槽（3-20）與配合滑桿（3-27）滑動配合，配合滑桿（3-27）固定安裝在活塞板連桿（3-17）的一端，活塞板連桿（3-17）的另一端固定安裝在活塞板（3-14）上，活塞板（3-14）滑動安裝在水管（3-6）內，活塞板（3-14）上開有出液孔二（3-15），活塞板（3-14）鉸接安裝有出液孔單向端蓋二（3-16），并且出液孔二（3-15）設置有多個，水管（3-6）上開有出液孔一（3-12），水管（3-6）上開鉸接安裝有出液孔單向端蓋一（3-13），出液孔一（3-12）設置有多個，水管（3-6）上固定安裝有限位滑桿（3-18），限位滑桿（3-18）與活塞板連桿（3-17）滑動接觸。

2.根據權利要求1所述的一種自動清洗型疊螺式污泥脫水機，其特征在于，多個所述的通孔一（1-15）沿著周轉套管（1-14）的中軸線線性陣列設置組成通孔組，多個通孔組沿著周轉套管（1-14）的中軸線周向陣列。

3.根據權利要求1所述的一種自動清洗型疊螺式污泥脫水機，其特征在于，所述轉動套管（1-11）和螺旋葉片（1-18）之間開有多個可以單向開啟的孔C，多個可以單向開啟的孔C同時與內腔一（1-17）連通。

發明內容

本發明目的在于提供一種自動清洗型疊螺式污泥脫水機，以解決沒有辦法實現自動清洗的技術問題。

為實現上述目的，本發明的一種自動清洗型疊螺式污泥脫水機的具體技術方案如下：

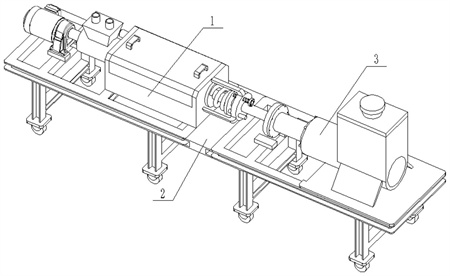

一種自動清洗型疊螺式污泥脫水機，包括動力承載支架組件，還包括污泥脫水組件和清洗組件，所述污泥脫水組件和清洗組件相連接，污泥脫水組件和清洗組件同時與動力承載支架組件相連接。

進一步，所述污泥脫水組件包括入料管、連接套管一、脫水箱體、脫水箱體端蓋、連接支架、螺紋擠壓桿、擠壓板、擠壓板滑柱、擋泥板、擠壓板推簧、轉動套管、執行電機一、配合輥?zhàn)�、周轉套管、通孔一、配合環、內腔一、螺旋葉片和出泥孔，所述入料管固定安裝在連接套管一上，連接套管一固定安裝在脫水箱體上，脫水箱體通過鎖扣安裝有脫水箱體端蓋，脫水箱體上固定安裝有連接支架，連接支架上螺紋安裝有螺紋擠壓桿，螺紋擠壓桿一端與擠壓板接觸配合，擠壓板固定安裝有擠壓板滑柱，擠壓板滑柱與連接支架滑動配合，擠壓板滑動安裝在轉動套管上，轉動套管上還滑動安裝有擋泥板，擋泥板和擠壓板之間設置有擠壓板推簧，脫水箱體上開有出泥孔，擋泥板遮擋出泥孔，轉動套管轉動安裝在連接套管一上，并且轉動套管內開有內腔一，轉動套管上固定安裝有螺旋葉片，脫水箱體內轉動安裝有周轉套管，周轉套管上開有多個通孔一，周轉套管上固定安裝有配合環，配合環與配合輥?zhàn)訃Ш蟼鲃?dòng)，配合輥?zhàn)庸潭ò惭b在執行電機一的輸出軸上，執行電機一安裝在脫水箱體上。

進一步，多個所述的通孔一沿著周轉套管的中軸線線性陣列設置組成通孔組，多個通孔組沿著周轉套管的中軸線周向陣列。

進一步，所述轉動套管和螺旋葉片之間開有多個可以單向開啟的孔C，多個可以單向開啟的孔C同時與內腔一連通。

進一步，所述脫水箱體開有排液孔。

進一步，所述動力承載支架組件包括承載支架、支架腿、滾輪、執行電機二和機座，所述承載支架上固定安裝有支架腿，支架腿上轉動安裝有滾輪，承載支架上通過機座安裝有執行電機二，執行電機二的輸出軸安裝在轉動套管上，所述脫水箱體固定安裝在承載支架上。

進一步，所述清洗組件包括連接管A、轉動端蓋一、轉動端蓋二、連接管B、阻尼套管、水管、水箱、水箱端蓋、注液管、注液管端蓋、連接安裝板、出液孔一、出液孔單向端蓋一、活塞板、出液孔二、出液孔單向端蓋二、活塞板連桿、限位滑桿、環狀阻尼槽、螺旋滑槽、單向棘輪、單向棘輪撥桿、撥桿卡簧、安裝螺桿、阻尼滑桿、阻尼滑桿推簧和配合滑桿，所述連接管A上固定安裝有單向棘輪，單向棘輪撥桿在通過撥桿卡簧的作用與單向棘輪單向轉動配合，單向棘輪撥桿鉸接安裝在轉動端蓋二上，撥桿卡簧固定安裝在轉動端蓋二上，轉動端蓋二上通過安裝螺桿固定安裝有轉動端蓋一，轉動端蓋一與連接管A轉動配合，連接管B一端固定安裝在轉動端蓋二上，連接管B另一端轉動安裝在水管上，水管上固定安裝有阻尼套管，阻尼套管內滑動安裝有阻尼滑桿，并且阻尼滑桿和阻尼套管之間設置有阻尼滑桿推簧，連接管B上開有環狀阻尼槽，阻尼滑桿在阻尼滑桿推簧的彈力推動下作用在環狀阻尼槽內，水管上固定安裝有水箱，水箱上密封安裝有水箱端蓋，水箱端蓋上固定安裝有注液管，注液管上螺紋密封安裝有注液管端蓋，水箱上固定安裝有連接安裝板，所述承載支架與連接安裝板固定連接，連接管A與所述轉動套管固定連接，連接管B內開有螺旋滑槽，螺旋滑槽與配合滑桿滑動配合，配合滑桿固定安裝在活塞板連桿的一端，活塞板連桿的另一端固定安裝在活塞板上，活塞板滑動安裝在水管內，活塞板上開有出液孔二，活塞板鉸接安裝有出液孔單向端蓋二，并且出液孔二設置有多個，水管上開有出液孔一，水管上開鉸接安裝有出液孔單向端蓋一，出液孔一設置有多個，水管上固定安裝有限位滑桿，限位滑桿與活塞板連桿滑動接觸。

進一步，多個所述的出液孔二沿著活塞板的中軸線周向陣列，多個所述的出液孔一沿著水管的中軸線線性陣列。

進一步，所述出液孔單向端蓋一單向封閉出液孔一，出液孔單向端蓋二單向封閉出液孔二。

所述限位滑桿與活塞板連桿滑動接觸面為非圓形結構。

本發明的優點在于：

1.需要進行脫水的污泥通過入料管進入連接套管一中，并通過動力承載支架組件提供動力帶動著轉動套管轉動，進而通過轉動套管帶動著螺旋葉片轉動，通過螺旋葉片的螺旋運動驅動著污泥，當污泥與周轉套管接觸時，水通過通孔一落入脫水箱體中，脫水后的污泥在螺旋葉片的作用下通過出泥孔排出，完成污泥脫水；同時，通過出泥孔排出的污泥在擋泥板和擠壓板推簧的阻擋下，堆疊在擋泥板和脫水箱體之間形成的間隙中，并通過在擋泥板和擠壓板推簧的阻力作用下，使得污泥充分脫水，同時可以根據實際情況轉動螺紋擠壓桿，通過螺紋擠壓桿驅動擠壓板調節對擠壓板推簧的壓縮量，進而實現對擋泥板施加在污泥上的阻力變大，提高污泥脫水效果；同時，通過執行電機一帶動配合輥?zhàn)愚D(zhuǎn)動，進而通過配合輥?zhàn)訋��?dòng)著配合環轉動，進而通過配合環驅動著周轉套管轉動，在離心力的作用下，使得周轉套管中的污泥更好的脫水；

2.啟動執行電機二，并通過執行電機二帶動著轉動套管轉動，進而為污泥脫水提供動力；

3.當對污泥進行脫水時執行電機二帶動著轉動套管正向轉動，此時轉動套管帶動著連接管A轉動，并使得單向棘輪正向轉動，此時單向棘輪撥桿在撥桿卡簧不制動單向棘輪，保證污泥脫水的正常完成，同時阻尼滑桿作用在環狀阻尼槽內，防止連接管B轉動；當污泥脫水完成，需要對污泥脫水組件進行清洗時，反向啟動執行電機二，并帶動著轉動套管反向轉動，此時單向棘輪撥桿在撥桿卡簧制動單向棘輪，進而使得連接管A和連接管B同時發生轉動，進而在螺旋滑槽的作用下，驅動著配合滑桿連帶著活塞板連桿和活塞板運動，使得活塞板在水管的內端往復滑動，進而使得水箱中的水在出液孔單向端蓋一單向封閉出液孔一的作用下和出液孔單向端蓋一單向封閉出液孔一作用下通過水管單向流入連接管B和連接管A中，最后進入內腔一中，在內部壓力的作用下，通過轉動套管和螺旋葉片之間開有多個可以單向開啟的孔C噴出，實現對脫水箱體、脫水箱體端蓋、轉動套管、周轉套管和螺旋葉片的清洗，并通過脫水箱體上開有排液孔流出，完成清洗。

（發明人：花成巍;伍明;高瑩瑩;欒素鳳）
