公布日：2023.10.27
申請日：2023.07.21
分類號：C02F9/00(2023.01)I;C02F1/44(2023.01)N;C02F1/04(2023.01)N;C02F1/52(2023.01)N;C02F1/72(2023.01)N;C02F1/66(2023.01)N;C02F101/30(2006.01)N
摘要
本發明提供高含鹽廢水處理回用零排放集成系統，涉及含鹽廢水處理技術領域。該高含鹽廢水處理回用零排放集成系統，包括優化模塊和除鹽識別模塊；所述除鹽識別模塊由閾值判定單元、需求輸入單元和展示單元組成；所述需求輸入單元用于輸入所處行業、人群類別、廢水來源、廢水相關數據和回用去處。通過需求輸入單元填寫相關數據，配合閾值判定單元進行比對，將結果通過步驟優化單元優化處理，減小了適用判斷的難度，降低了成本，并且使用模擬運行單元進行模擬除鹽過程和效果，配合結果比對單元進行比對，從而選取最優方法處理，能給更好的吸取前次的經驗不斷完善，從而提高質量和效率。
權利要求書
1.高含鹽廢水處理回用零排放集成系統，其特征在于：包括優化模塊和除鹽識別模塊；所述除鹽識別模塊由閾值判定單元、需求輸入單元和展示單元組成；所述需求輸入單元用于輸入所處行業、人群類別、廢水來源、廢水相關數據和回用去處，所述閾值判定單元用于根據所述需求輸入單元的輸入和預設閾值進行比對判斷，所述展示單元用于展示所述閾值判定單元比對判斷后的結果；所述優化模塊由步驟優化單元、模擬運行單元、數據存儲單元和結果比對單元組成；所述步驟優化單元用于對優化前的除鹽方法步驟進行刪減、置換和添加處理，以得到優化處理后的除鹽方法，所述模擬運行單元用于根據優化處理后的除鹽方法進行模擬除鹽，所述結果比對單元用于對所述模擬運行單元得到的結果與優化前的除鹽方法得到的結果進行比對，所述數據存儲單元用于存儲優化前的除鹽方法以及優化后的除鹽方法。
2.根據權利要求1所述的高含鹽廢水處理回用零排放集成系統，其特征在于：所述系統還包括預處理模塊；所述預處理模塊包括加藥混凝單元、氧化處理單元和雙膜法處理單元；所述加藥混凝單元用于添加藥物使廢水進行混凝并使添加藥物后的廢水進行靜置沉淀，所述氧化處理單元用于通過試劑對所述廢水中有機污染物進行反應氧化，所述雙膜法處理單元用于進行超濾工作，將所述廢水中蛋白質、酶以及細菌膠體物質和大分子物質截留在濃縮液中，使溶劑、小分子和形成鹽的離子通過膜進入水中。
3.根據權利要求2所述的高含鹽廢水處理回用零排放集成系統，其特征在于：所述預處理模塊還包括復合處理單元和電驅動脫鹽單元，所述復合處理單元用于將臭氧作為強氧化劑并復合催化劑和混凝劑，在預設的環境中進行充分的交聯協同反應，所述電驅動脫鹽單元用于在電驅動膜分離器在外加直流電場的作用下，利用離子交換膜的選擇透過性，使離子從一部分水中遷移到另一部分水中，達到使水除鹽的目的。
4.根據權利要求1所述的高含鹽廢水處理回用零排放集成系統，其特征在于：所述系統還包括結晶除鹽模塊；所述結晶除鹽模塊包括篩分單元和蒸發單元，所述篩分單元用于使用篩分裝置進行固液分離，所述蒸發單元用于使用循環裝置蒸發結晶。
5.根據權利要求1所述的高含鹽廢水處理回用零排放集成系統，其特征在于：所述系統還包括氧化輔助模塊；所述氧化輔助模塊包括分離單元和試劑中和單元，所述分離單元用于對污泥進行分離操作，所述試劑中和單元用于進行預調配中和，從而得到用于氧化處理單元的試劑。
6.根據權利要求5所述的高含鹽廢水處理回用零排放集成系統，其特征在于：所述用于氧化處理單元的試劑中含有H2O2和Fe2+。
7.根據權利要求2所述的高含鹽廢水處理回用零排放集成系統，其特征在于：所述雙膜法處理單元中進行超濾的半透膜孔徑尺寸≤100nm，所述雙膜法處理單元中進行反滲透的半透膜孔徑尺寸為0.1nm-0.7nm。
8.根據權利要求2所述的高含鹽廢水處理回用零排放集成系統，其特征在于：所述加藥混凝單元進行除鹽時需含鹽原水COD濃度≤5000mg/L。
9.根據權利要求2所述的高含鹽廢水處理回用零排放集成系統，其特征在于：所述氧化處理單元進行氧化處理后進行40-60分鐘的沉淀凈化。
發明內容
針對現有技術的不足，本發明提供了高含鹽廢水處理回用零排放集成系統，解決了高含鹽廢水處理回用時，不同方法的使用是否符合不同的人群進行和不的同行業，增加了高含鹽廢水的處理成本，同時降低了處理效率，無法達到預期的處理效果，并且在進行處理后，無法對處理的過程和結果進行優化，再次進行處理時無法吸取經驗的問題。

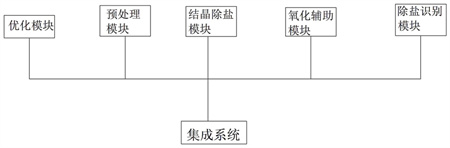

為實現以上目的，本發明通過以下技術方案予以實現：高含鹽廢水處理回用零排放集成系統，包括優化模塊和除鹽識別模塊；
所述除鹽識別模塊由閾值判定單元、需求輸入單元和展示單元組成；所述需求輸入單元用于輸入所處行業、人群類別、廢水來源、廢水相關數據和回用去處，所述閾值判定單元用于根據所述需求輸入單元的輸入和預設閾值進行比對判斷，所述展示單元用于展示所述閾值判定單元比對判斷后的結果；
所述優化模塊由步驟優化單元、模擬運行單元、數據存儲單元和結果比對單元組成；所述步驟優化單元用于對優化前的除鹽方法步驟進行刪減、置換和添加處理，以得到優化處理后的除鹽方法，所述模擬運行單元用于根據優化處理后的除鹽方法進行模擬除鹽，所述結果比對單元用于對所述模擬運行單元得到的結果與優化前的除鹽方法得到的結果進行比對，所述數據存儲單元用于存儲優化前的除鹽方法以及優化后的除鹽方法。
優選的，所述系統還包括預處理模塊；
所述預處理模塊包括加藥混凝單元、氧化處理單元和雙膜法處理單元；所述加藥混凝單元用于添加藥物使廢水進行混凝并使添加藥物后的廢水進行靜置沉淀，所述氧化處理單元用于通過試劑對所述廢水中有機污染物進行反應氧化，所述雙膜法處理單元用于進行超濾工作，將所述廢水中蛋白質、酶以及細菌膠體物質和大分子物質截留在濃縮液中，使溶劑、小分子和形成鹽的離子通過膜進入水中。
優選的，所述預處理模塊還包括復合處理單元和電驅動脫鹽單元，所述復合處理單元用于將臭氧作為強氧化劑并復合催化劑和混凝劑，在預設的環境中進行充分的交聯協同反應，所述電驅動脫鹽單元用于在電驅動膜分離器在外加直流電場的作用下，利用離子交換膜的選擇透過性，使離子從一部分水中遷移到另一部分水中，達到使水除鹽的目的。
優選的，所述系統還包括結晶除鹽模塊；
所述結晶除鹽模塊包括篩分單元和蒸發單元，所述篩分單元用于使用篩分裝置進行固液分離，所述蒸發單元用于使用循環裝置蒸發結晶。
優選的，所述系統還包括氧化輔助模塊；
所述氧化輔助模塊包括分離單元和試劑中和單元，所述分離單元用于對污泥進行分離操作，所述試劑中和單元用于進行預調配中和，從而得到用于氧化處理單元的試劑。
優選的，所述用于氧化處理單元的試劑中含有H2O2和Fe2+。
優選的，所述雙膜法處理單元中進行超濾的半透膜孔徑尺寸≤100nm，所述雙膜法處理單元中進行反滲透的半透膜孔徑尺寸為0.1nm-0.7nm。
優選的，所述加藥混凝單元進行除鹽時需含鹽原水COD濃度≤5000mg/L。
優選的，所述氧化處理單元進行氧化處理后進行40-60分鐘的沉淀凈化。
工作原理：通過除鹽識別模塊中的需求輸入單元填寫自己所處行業、人群類別、廢水來源、廢水相關數據和回用去處，配合閾值判定單元根據填寫的需求和設置的數據閾值進行比對判斷，再通過展示單元是將判斷后的結果進行呈現，將呈現的結果通過步驟優化單元將除鹽方法步驟檢索后進行刪減、置換和添加的優化處理，減小了適用判斷的難度，降低了處理使用成本，并且使用模擬運行單元按照優化后的步驟進行模擬除鹽過程和效果，再配合結果比對單元對優化后模擬運行得到的結果與優化前的除鹽結果進行比對，從而選取最優的方法進行處理，同時數據存儲單元對模擬運行和選擇使用的除鹽方法進行存儲，方便下次比對，能給更好的吸取前次的經驗不斷完善，從而提高質量和效率。
本發明提供了高含鹽廢水處理回用零排放集成系統。具備以下有益效果：
1、本發明通過除鹽識別模塊中的需求輸入單元填寫自己所處行業、人群類別、廢水來源、廢水相關數據和回用去處，配合閾值判定單元根據填寫的需求和設置的數據閾值進行比對判斷，再通過展示單元是將判斷后的結果進行呈現，將呈現的結果通過步驟優化單元將除鹽方法步驟檢索后進行刪減、置換和添加的優化處理，減小了適用判斷的難度，降低了處理使用成本。
2、本發明通過使用模擬運行單元按照優化后的步驟進行模擬除鹽過程和效果，再配合結果比對單元對優化后模擬運行得到的結果與優化前的除鹽結果進行比對，從而選取最優的方法進行處理，同時數據存儲單元對模擬運行和選擇使用的除鹽方法進行存儲，方便下次比對，能給更好的吸取前次的經驗不斷完善，從而提高質量和效率。
（發明人：凌伍妹;賀杰）
