公布日：2023.07.28
申請日：2023.06.25
分類號：C02F11/10(2006.01)I;B01F31/00(2022.01)I;B01F31/40(2022.01)I
摘要
本發明公開了一種污泥碳化裝置，具體涉及污泥處理設備技術領域，包括底板、滾筒、投料口、加熱部件、支架、電機、攪拌軸；用于在電機的輸出軸旋轉時，能驅動攪拌軸往復移動的往復驅動部；兩兩成對地鉸接在攪拌軸上的，且位于滾筒內的擺動桿，擺動桿遠離攪拌軸的一端設有翻攪板；用于在攪拌軸往復移動時，能驅動擺動桿擺動的擺動部。本發明通過設置攪拌軸滑動穿設于滾筒上，電機旋轉時，將帶動攪拌軸旋轉，使得翻攪板能夠對滾筒內的污泥進行翻攪，再通過擺動部的設置，使得攪拌軸在移動時，能夠使翻攪板沿擺動桿與攪拌軸的鉸接處擺動，這樣使得翻攪板能夠在滾筒內擺動，進而使得翻攪板的翻攪盲區減小，從而能夠提升攪拌的效率。
權利要求書

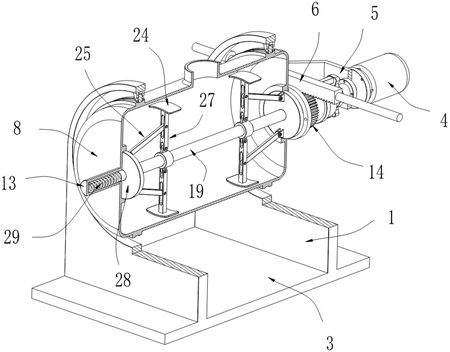

1.一種污泥碳化裝置，包括底板（3）及安裝在所述底板（3）上方的滾筒（11），所述滾筒（11）上設有投料口（12），且所述滾筒（11）內設有加熱部件，其特征在于，還包括：設于所述底板（3）上的，且位于所述滾筒（11）軸向一端外側的支架（5）；安裝在所述支架（5）上的電機（4）；同軸可轉動地穿設于所述滾筒（11）上的攪拌軸（19），所述電機（4）的輸出軸伸縮插合在攪拌軸（19）內，且與所述攪拌軸（19）花鍵連接；兩兩成對地鉸接在所述攪拌軸（19）上的，且位于所述滾筒（11）內的擺動桿（27），所述擺動桿（27）遠離攪拌軸（19）的一端設有翻攪板（24）；用于在所述攪拌軸（19）往復移動時，能驅動所述擺動桿（27）擺動的擺動部；用于在所述電機（4）的輸出軸旋轉時，能驅動所述攪拌軸（19）往復移動的往復驅動部，所述往復驅動部包括：連接于所述支架（5）上的固定套（20），所述電機（4）的輸出軸能夠自由穿出固定套（20）；固定套裝于所述固定套（20）上的安裝板（21），所述安裝板（21）朝向滾筒（11）的一面沿固定套（20）的軸向對稱設有兩個安裝桿（22），所述安裝桿（22）上轉動連接有滾輪（18）；固定套裝于所述攪拌軸（19）穿出滾筒（11）一端上的轉動環（30），所述轉動環（30）朝向安裝板（21）的一端面設有兩個弧形突出部（17），所述弧形突出部（17）與轉動環（30）同軸，且所述滾輪（18）能夠在轉動環（30）端面以及弧形突出部（17）表面滾動；用于驅動所述攪拌軸（19）朝支架（5）方向移動的彈性機構；所述滾筒（11）轉動連接在底板（3）上，所述轉動環（30）上同軸設有圓臺段（23），所述圓臺段（23）的外徑朝遠離滾筒（11）的方向依次遞增，所述轉動環（30）上的中孔貫穿圓臺段（23），所述滾筒（11）上同軸設有法蘭座（16），所述法蘭座（16）上開設有供攪拌軸（19）自由通過的通槽，所述法蘭座（16）上同軸開設有錐槽（15），所述錐槽（15）與圓臺段（23）配合使用。
2.根據權利要求1所述的一種污泥碳化裝置，其特征在于，所述彈性機構包括：同軸固接于所述滾筒（11）遠離支架（5）一端面上的安裝筒（13），所述攪拌軸（19）端部能夠自由穿入至安裝筒（13）內；水平安裝在所述安裝筒（13）內的復位彈簧（29），所述復位彈簧（29）對攪拌軸（19）端部產生朝支架（5）方向的彈性抵頂力。
3.根據權利要求2所述的一種污泥碳化裝置，其特征在于，所述支架（5）上水平滑動穿設有滑動桿（7），所述滑動桿（7）上設有齒條柱（6），所述法蘭座（16）上設有與齒條柱（6）外嚙合的齒輪部（14），所述滑動桿（7）兩端各套繞有緩沖彈簧（2），所述緩沖彈簧（2）兩端分別彈性抵頂齒條柱（6）和支架（5）。
4.根據權利要求3所述的一種污泥碳化裝置，其特征在于，所述圓臺段（23）由橡膠材質制成。
5.根據權利要求4所述的一種污泥碳化裝置，其特征在于，所述底板（3）兩端各設有支板（1），所述支板（1）上開設有供滾筒（11）自由通過的安裝槽（9），所述安裝槽（9）內壁上沿其軸向陣列設有多個支撐滾輪（10），所述滾筒（11）上同軸套裝有固定環（26），所述固定環（26）上開設有一圈環形滾動槽，所述支撐滾輪（10）滾動連接在環形滾動槽內。
6.根據權利要求5所述的一種污泥碳化裝置，其特征在于，所述滾筒（11）表面設有保溫層（8）。
7.根據權利要求6所述的一種污泥碳化裝置，其特征在于，所述擺動部包括：同軸轉動連接于所述滾筒（11）內壁上的轉動盤（28）；鉸接于所述擺動桿（27）上的鉸鏈桿（25），所述鉸鏈桿（25）遠離擺動桿（27）的一端鉸接在轉動盤（28）端面上。
發明內容
本發明的目的在于提供一種污泥碳化裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種污泥碳化裝置，包括底板及安裝在所述底板上方的滾筒，所述滾筒上設有投料口，且所述滾筒內設有加熱部件，還包括：
設于所述底板上的，且位于所述滾筒軸向一端外側的支架；
安裝在所述支架上的電機；
同軸可轉動地穿設于所述滾筒上的攪拌軸，所述電機的輸出軸伸縮插合在攪拌軸內，且與所述攪拌軸花鍵連接；
用于在所述電機的輸出軸旋轉時，能驅動所述攪拌軸往復移動的往復驅動部；
兩兩成對地鉸接在所述攪拌軸上的，且位于所述滾筒內的擺動桿，所述擺動桿遠離攪拌軸的一端設有翻攪板；
用于在所述攪拌軸往復移動時，能驅動所述擺動桿擺動的擺動部。
優選地，所述往復驅動部包括：
連接于所述支架上的固定套，所述電機的輸出軸能夠自由穿出固定套；
固定套裝于所述固定套上的安裝板，所述安裝板朝向滾筒的一面沿固定套的軸向對稱設有兩個安裝桿，所述安裝桿上轉動連接有滾輪；
固定套裝于所述攪拌軸穿出滾筒一端上的轉動環，所述轉動環朝向安裝板的一端面設有兩個弧形突出部，所述弧形突出部與轉動環同軸，且所述滾輪能夠在轉動環端面以及弧形突出部表面滾動；
用于驅動所述攪拌軸朝支架方向移動的彈性機構。
優選地，所述彈性機構包括：
同軸固接于所述滾筒遠離支架一端面上的安裝筒，所述攪拌軸端部能夠自由穿入至安裝筒內；
水平安裝在所述安裝筒內的復位彈簧，所述復位彈簧對攪拌軸端部產生朝支架方向的彈性抵頂力。
優選地，所述滾筒轉動連接在底板上，所述轉動環上同軸設有圓臺段，所述圓臺段的外徑朝遠離滾筒的方向依次遞增，所述轉動環上的中孔貫穿圓臺段，所述滾筒上同軸設有法蘭座，所述法蘭座上開設有供攪拌軸自由通過的通槽，所述法蘭座上同軸開設有錐槽，所述錐槽與圓臺段配合使用。
優選地，所述支架上水平滑動穿設有滑動桿，所述滑動桿上設有齒條柱，所述法蘭座上設有與齒條柱外嚙合的齒輪部，所述滑動桿兩端各套繞有緩沖彈簧，所述緩沖彈簧兩端分別彈性抵頂齒條柱和支架。
優選地，所述圓臺段由橡膠材質制成。
優選地，所述底板兩端各設有支板，所述支板上開設有供滾筒自由通過的安裝槽，所述安裝槽內壁上沿其軸向陣列設有多個支撐滾輪，所述滾筒上同軸套裝有固定環，所述固定環上開設有一圈環形滾動槽，所述支撐滾輪滾動連接在環形滾動槽內。
優選地，所述滾筒表面設有保溫層。
優選地，所述擺動部包括：
同軸轉動連接于所述滾筒內壁上的轉動盤；
鉸接于所述擺動桿上的鉸鏈桿，所述鉸鏈桿遠離擺動桿的一端鉸接在轉動盤端面上。
與現有技術相比，本發明的有益效果是：
本發明通過設置攪拌軸滑動穿設于滾筒上，電機旋轉時，將帶動攪拌軸旋轉，使得翻攪板能夠對滾筒內的污泥進行翻攪，另外攪拌軸在旋轉時，將由往復驅動部驅動攪拌軸沿滾筒的軸向往復移動，使得翻攪板能夠在滾筒內水平移動，另外再通過擺動部的設置，使得攪拌軸在移動時，能夠使翻攪板沿擺動桿與攪拌軸的鉸接處擺動，這樣使得翻攪板能夠在滾筒內擺動，進而使得翻攪板的翻攪盲區減小，從而能夠提升攪拌的效率，另外通過加熱部件對滾筒內的污泥進行加熱干燥，進而使得污泥能夠碳化；
本發明通過設置轉動環、安裝桿及滾輪，滾輪通過在轉動環的端面和弧形突出部表面上滾動，進而能夠驅動攪拌軸在滾筒上滑動，再通過彈性機構驅動攪拌軸朝支架的方向移動，進而使得攪拌軸能夠往復水平移動，從而實現擺動桿和翻攪板的水平往復移動，減少攪拌的盲區；
本發明通過設置法蘭座、圓臺段及錐槽，當滾輪在弧形突出部的端面上滾動時，將驅動攪拌軸朝滾筒的方向移動，進而使得圓臺段插入法蘭座的錐槽內，使得圓臺段與錐槽卡合，進而使得攪拌軸旋轉時，能夠帶動滾筒旋轉，且當滾輪從弧形突出部的端面上滾動至轉動環的端面上時，轉動環將朝滾筒外側方向移動，進而使得圓臺段與錐槽脫離卡合，使得滾筒停止轉動，滾筒的轉動角度為90°，即，攪拌軸在進行轉動時，將帶動滾筒同步小幅度的往復擺動，使得污泥在滾筒內能夠翻動，進一步提高與翻攪板和擺動桿的接觸時長，進而提升對污泥的攪拌效率；
本發明通過設置轉動盤和鉸鏈桿，當攪拌軸在水平移動時，鉸鏈桿會帶動擺動桿進行擺動，進而使得翻攪板能夠擺動，實現攪拌軸旋轉和移動過程中，同步帶動翻攪板移動以及驅動翻攪板擺動。
（發明人：劉樹模;喻青;王迪;王亮亮;鐘敏）
