0引言

　　焦化廢水含有大量難降解有機污染物，成分復雜，含有大量的酚、氰、苯、氨氮等有毒有害物質。超標排放的焦化廢水對環境造成嚴重的污染。目前，中國大多焦化企業對廢水凈化采用的是普通活性污泥法，該方法對廢水中的酚、氰等物質有一定的去除效果，對COD 及NH3-N 的去除率極差，甚至沒有去除率。針對在實際中遇到的問題，人們提出了利用膜生物反應器( MBR) 處理焦化廢水新工藝。膜生物反應器是生物處理設備與膜分離裝置進行組合的一種高效的污水處理設備。因其具備處理效率高、出水水質好、設備緊湊、占地面積小、易實現自動控制和運行管理方便等特點成為國內外研究的熱點。然而，膜生物反應器處理焦化廢水時單位膜的處理能力小，膜污染較重，透過率較低。好氧顆粒污泥則能有效的減緩膜污染、延長膜的使用壽命，具有良好沉降性能和細胞固化高，對各種廢水的處理效果好于絮狀污泥。

　　筆者采用模擬焦化廢水，以實驗室小型膜生物反應器裝置為研究對象，考察不同顆粒污泥和絮狀污泥對COD、NH3-N、TP、苯酚的去除率η 及不同條件下污泥的性能及膜污染情況。

　　1實驗裝置與方法

　　1. 1 裝置

　　實驗裝置采用一體式膜生物反應器，見圖1，反應器為圓形有機玻璃柱，有效容積為25 L，原水從底部進入生物反應器內，經抽吸泵膜組件過濾出水。膜組件為中空纖維膜( 孔徑為0. 1 ～ 0. 2 μm，膜面積為0. 2 m2 ) ，放置在反應器中部。反應器下方設有穿孔曝氣管，以轉子流量計調節曝氣量，一方面為微生物降解有機物好氧段提供必要的溶解氧，另一方面可將污染物及活性成分污泥攪拌混合，并在膜表面形成一定的紊流，減緩膜污染。

　　1. 2 用水

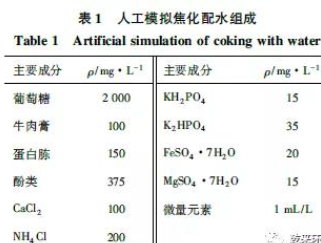

　　實驗用水采用人工模擬焦化配水，所用藥品名及用量見表1。

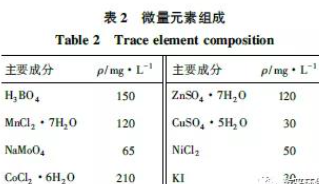

　　微量元素組成見表2。

　　1. 3 絮狀污泥

　　哈爾濱市立林污水處理廠曝氣池污泥，經沉淀后去掉上清液，絮狀污泥MLSS 為15. 51 g /L，SVI為121. 29 mL /g，Zeta 電位為-20. 265 mV。

　　1. 4 顆粒污泥

　　哈爾濱市立林污水處理廠曝氣池污泥，經實驗室馴化培養后污泥逐漸變成橙黃色好氧顆粒污泥。顯微鏡下，顆粒污泥呈球形或橢球形，密實且輪廓清晰，MLSS 為9 g /L，SVI 為25. 62 mL /g。馴化后污泥沉降速度v 是32. 3 m/h，Zeta 電位為-4. 236 mV。

　　1. 5 實驗方法

　　實驗采用缺氧-厭氧-好氧工藝，A2 /O 工藝中缺氧時間為4 h，溶解氧控制在0. 2 ～ 0. 5 mg /L。厭氧段時間為3 h，溶解氧為<0. 2 mg /L; 好氧段時間為16 h，溶解氧為>2 mg /L，運行周期15 d。實驗溫度為室溫( 18 ～ 23 ℃) 。反應器中加入絮狀污泥及顆粒污泥，顆粒污泥在反應器中的總污泥質量分?jǐn)?shù)為0、20%、40%、60%、80%、100%，初始污泥質量濃度為5 000 mg /L，反應期間不排泥。進水pH值6. 5 ～ 7. 5。真空泵間歇抽吸方式運行，抽吸時間為10 min，停吸時間為5 min。每周期結束后將膜組件取出，用清水沖洗后以0. 3%的次氯酸鈉浸泡清洗，恢復膜通量。

　　1. 6 分析項目與測試方法

　　日常分析測定的項目包括進水、反應器混合液、膜出水的COD、NH3 -N、苯酚、TP，以及MBR 中的DO、MLSS、SV。測定方法均采用標準方法。

　　2 結果與討論

　　2. 1 好氧顆粒污泥濃度的影響

　　顆粒污泥的投加影響了反應器內部的污泥性能，提高了反應器內部的生物多樣性，增強了微生物對污染物的去除能力，特別是提高了脫氮除磷的能力。

　　2. 1. 1 對COD 的去除效果

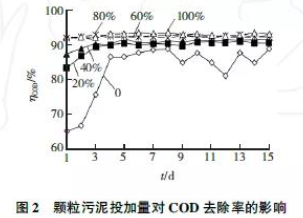

　　由圖2 可見，無顆粒污泥時，最低處理效率為66. 08%，最高處理效率為94. 39%，在第5 d COD 的去除效果基本趨于穩定，維持在93%左右。有好氧顆粒污泥存在時，自周期開始COD 的去除率一直較穩定，并隨著好氧顆粒污泥的增加去除率有所增加。顆粒污泥質量分?jǐn)?shù)為100%時，COD 最高去除率可達99. 82%，平均去除率為99.17%。顆粒污泥具有緊密的結構、豐富的生物相，可適應高有機負荷�？梢�，投加顆粒污泥使得COD 去除效果變好，出水水質穩定，并隨顆粒污泥的增加而強化處理效果。

　　2. 1. 2 對NH3-N 的去除效果

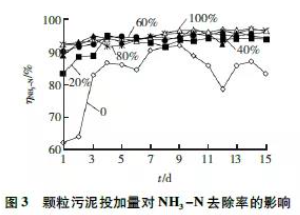

　　如圖3 所示，無顆粒污泥時NH3-N 去除效果不穩定，最低去除率為62. 11%，最高去除率為91. 97%。有好氧顆粒污泥存在時，在周期開始時NH3-N 去除率逐漸升高，后期趨于穩定，去除率都超過了80%。由于好氧顆粒污泥顆粒粒徑較大，由外向內存在好氧及缺氧的梯度，反硝化菌在缺氧條件下發生反硝化反應，在合適的條件下硝化作用明顯，NH3 -N 去除效果明顯提高，可緩解由于反應器內堿度不夠或者溶解氧變化產生的去除率波動情況。顆粒污泥質量分?jǐn)?shù)為100%時，去除率達到了92%以上，平均為95.00%。由上述可知，隨著顆粒污泥投加量的增加，NH3 -N 去除率不斷趨于穩定，去除效果不斷增強。

　　2. 1. 3 對苯酚的去除效果

　　由圖4 可知，無顆粒污泥時，苯酚的去除率波動很大，去除率在96. 33%～ 99. 09%; 有顆粒污泥存在時，苯酚的去除率都在99%以上，平均為99.90%。由此可知，加入顆粒污泥可增強反應器對苯酚的去除效果，并且加入顆粒污泥的量對苯酚的去除率影響不大。苯酚是一種有毒物質，對活性污泥生長具有一定的抑制作用，而顆粒污泥中具有豐富的生物相，可以保證苯酚的去除效果。

　　2. 1. 4 對TP 的去除效果

　　如圖5 可知，無顆粒污泥時TP 的去除率波動很大，特別是在6～ 9 d 時去除率較低。第9 d 去除率僅為25. 78%，第10 d 趨于穩定，最高去除率為85. 65%，平均去除率只有69. 38%。投加顆粒污泥后TP 去除率的波動有所減少，并隨著顆粒污泥質量分?jǐn)?shù)的增加TP 去除率波動顯著降低。顆粒污泥質量分?jǐn)?shù)為100%時，TP 去除率在80% ～ 90%之間波動，平均去除率為85. 22%。這說明不同顆粒污泥質量分?jǐn)?shù)對磷的去除效果不同，隨著顆粒污泥質量分?jǐn)?shù)的增加而增強，且出水更穩定。由于運行期間不排泥，TP 的去除效果主要靠膜的截留作用。投加顆粒污泥的質量分?jǐn)?shù)不同，膜外表面形成的污泥層不同，去磷效果也不同。

　　2. 2 膜污染的影響

　　2. 2. 1 膜通量的變化

　　為了觀察顆粒污泥對膜污染的影響情況，在反應器運行過程中測定膜通量J。周期結束后將膜清洗，膜通量恢復90%以上，并隨著顆粒污泥投加量的增加膜通量的恢復率逐漸升高。顆粒污泥質量分?jǐn)?shù)為100%時膜通量恢復率可達到94. 1%。

　　如圖6 所示，無顆粒污泥時，運行后膜通量由58 降到21. 3 mL /min，膜外表面凝膠層形成較快，膜通量迅速下降。后期由于凝膠層形成基本穩定，通水量下降有所減少，膜通量衰減率為63. 3%。投入顆粒污泥后膜通量的衰減率逐漸減低，顆粒污泥質量分?jǐn)?shù)為100%時膜通量衰減率降低到42. 8%，運行開始時由于形成的凝膠層空隙率大，使得傳質阻力較小，膜通量下降較慢。后期由于傳質壓力使得凝膠層逐漸致密，阻礙傳質，使膜通量下降速度相對升高，但已經很好的緩解了膜污染現象。

　　2. 2 膜污染的影響

　　2. 2. 1 膜通量的變化

　　為了觀察顆粒污泥對膜污染的影響情況，在反應器運行過程中測定膜通量J。周期結束后將膜清洗，膜通量恢復90%以上，并隨著顆粒污泥投加量的增加膜通量的恢復率逐漸升高。顆粒污泥質量分?jǐn)?shù)為100%時膜通量恢復率可達到94. 1%。

　　如圖6 所示，無顆粒污泥時，運行后膜通量由58 降到21. 3 mL /min，膜外表面凝膠層形成較快，膜通量迅速下降。后期由于凝膠層形成基本穩定，通水量下降有所減少，膜通量衰減率為63. 3%。投入顆粒污泥后膜通量的衰減率逐漸減低，顆粒污泥質量分?jǐn)?shù)為100%時膜通量衰減率降低到42. 8%，運行開始時由于形成的凝膠層空隙率大，使得傳質阻力較小，膜通量下降較慢。后期由于傳質壓力使得凝膠層逐漸致密，阻礙傳質，使膜通量下降速度相對升高，但已經很好的緩解了膜污染現象。

　　2. 2.2 膜表觀分析

　　為了直觀的觀測膜污染情況，描電鏡觀察新膜內表面、無顆粒污泥與投加顆粒污泥在運行周期結束后的膜表面，見圖7。

　　圖7a 為新膜內表面，可以非常清楚地看到膜內表面的孔狀結構。無顆粒污泥處理焦化廢水時，只觀察到少量的膜孔，膜內表面已經長滿了微生物，形成了污泥層。由于絮狀污泥粒徑比較小，膜孔道被堵塞，膜通量下降較快并且有較大的衰減。投加顆粒污泥時，可以觀察到大量的膜孔，顆粒污泥粒徑遠大于膜孔徑，很少吸附在膜內表面或堵塞在孔徑處，在膜生物反應器中，污泥在膜外表面形成了凝膠層，與絮狀污泥相比顆粒污泥粒徑大、多呈球形及橢球形，與膜表面的接觸面積隨著顆粒污泥質量分?jǐn)?shù)的增加而降低。由于顆粒污泥的粒徑要大于膜的孔徑，造成污泥堵塞膜孔道或污泥被吸附在內壁上情況的可能性大大降低。另外，顆粒污泥所形成的凝膠層中空隙率較絮狀污泥所形成的凝膠層空隙率高，所以傳質過程中所造成的阻力也較絮狀污泥小。在投加顆粒污泥的反應器中膜污染被有效的降低，膜通量下降較慢并顯著減少了衰減量，隨著顆粒污泥投加量的增多，膜污染減弱。

　　3 結論

　　( 1) 對于好氧顆粒污泥膜生物反應器，隨著好氧顆粒污泥質量分?jǐn)?shù)的增加，對COD 的去除效果有不同程度的提高。好氧顆粒污泥質量分?jǐn)?shù)為100%時，COD 去除率為99. 17%。隨著好氧顆粒投加量的增加，污泥的抗毒性沖擊負荷能力增強，有效的緩解苯酚對污泥的毒性作用，苯酚去除率達到了99. 90%。

　　( 2) 有好氧顆粒污泥存在的膜生物反應器內，顆粒污泥內部的缺氧和厭氧環境，可提高反應器對氮的去除率。隨著好氧顆粒污泥質量分?jǐn)?shù)的增加，反應器中的各種溶解氧環境相對穩定狀態更好，NH3-N 的去除率不同程度升高并趨于穩定; 在反應器不排泥的情況下，TP 的去除主要靠膜的截留作用，隨顆粒污泥質量分?jǐn)?shù)的不同，去除率有所不同。

　　( 3) 投入顆粒污泥后，膜生物反應器內膜通量的衰減率逐漸減低。顆粒污泥質量分?jǐn)?shù)為100%時膜通量衰減率由63. 3%降低到42. 8%。隨著顆粒污泥的增加，膜外層保護層逐漸致密，減小了膜孔的堵塞速度和程度，增大了膜通量，使膜污染減弱。(來源:黑龍江科技學院學報  作者:曹雯雯 等)
