污水污泥是一種來(lái)源于市政或工業(yè)污水處理廠的固體廢棄物，主要包含水分、灰分和各種有機(jī)組分。由于污泥有機(jī)物含量高，且包含大量的細(xì)菌、病原體和微生物，并伴隨著惡臭氣體的散發(fā)，極易對(duì)生態(tài)環(huán)境造成污染。污泥中的水分給細(xì)菌滋生創(chuàng)造了有利條件，水分也是導(dǎo)致污泥惡臭、體積龐大和處理難度高的主因。污水處理廠排放的污泥含水率仍然高達(dá)80%左右，因此，污泥脫水干燥是實(shí)現(xiàn)污泥減量化和穩(wěn)定化，并最終實(shí)現(xiàn)無(wú)害資源化利用的關(guān)鍵預(yù)處理手段。
目前，污泥干燥采用的主要是熱干燥技術(shù)，具有干燥速度快、處理量大和占地小等優(yōu)點(diǎn)，應(yīng)用前景廣闊。根據(jù)熱干燥過(guò)程傳熱機(jī)理不同，熱干燥可分為直接干燥、間接干燥和混合式干燥。其中，間接干燥具有尾氣量小和安全性高的優(yōu)點(diǎn)。為降低間接干燥傳熱阻力，提高干燥速率，間接攪拌式干燥設(shè)備如：槳葉式干化機(jī)、圓盤(pán)干化機(jī)和薄層干化機(jī)等得到了廣泛應(yīng)用。污泥攪拌過(guò)程中的干燥和傳熱過(guò)程復(fù)雜，本文以某市政污泥為例，研究了污泥在小型槳葉式干化機(jī)內(nèi)的干燥特性，并探討了污泥干燥過(guò)程的溫度變化規(guī)律。
1、實(shí)驗(yàn)部分
1.1 實(shí)驗(yàn)物料

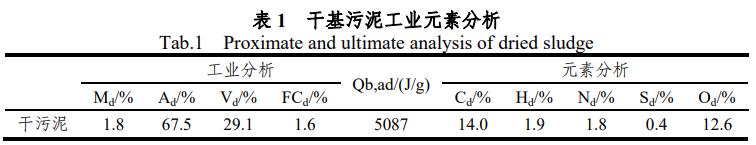

所用污泥來(lái)自上海某污水處理廠，含水率為3.6kg水kg-1干基(DS)。將干污泥研磨成粉末，分別參照國(guó)標(biāo)GB/T212-91和GB/T476-2001對(duì)干污泥粉末進(jìn)行工業(yè)和元素分析，采用氧彈量熱儀測(cè)量干污泥粉末熱值，結(jié)果如表1所示。
1.2 實(shí)驗(yàn)裝置及測(cè)試方法
污泥的干燥特性試驗(yàn)在1kg/h的小型槳葉式干化機(jī)內(nèi)完成，試驗(yàn)裝置如圖1所示。該系統(tǒng)裝置主要由小型槳葉式干化機(jī)、加熱溫控裝置、冷凝裝置、真空泵和電子天平組成，槳葉式干化機(jī)的載熱介質(zhì)為導(dǎo)熱油。在污泥干燥過(guò)程中，干燥尾氣通過(guò)真空泵引入冷凝裝置，尾氣中的水蒸氣被冷凝下來(lái)，并流入放置在電子天平上的玻璃容器中，根據(jù)天平的讀數(shù)變化可計(jì)算出污泥干燥速率及污泥含水率的變化。此外，熱電偶溫度計(jì)從干化機(jī)頂蓋位置插入污泥中，以實(shí)時(shí)監(jiān)測(cè)污泥在干燥過(guò)程中的溫度變化趨勢(shì)。
對(duì)污泥干燥冷凝液的品質(zhì)進(jìn)行了監(jiān)測(cè)，其中化學(xué)需氧量(COD)根據(jù)美國(guó)《水和廢水標(biāo)準(zhǔn)監(jiān)測(cè)方法》檢測(cè)，五日生化需氧量(BOD5)根據(jù)國(guó)標(biāo)GB/T7488-1987檢測(cè)，氨氮根據(jù)國(guó)標(biāo)GB/T7479-1987檢測(cè)。
2、實(shí)驗(yàn)結(jié)果及討論
2.1 污泥間接攪拌干燥特性分析
圖2(左)所示為污泥在160℃和180℃下的干燥速率隨污泥含水率的變化曲線，可以看出180℃下的污泥干燥速率顯著高于160℃。在干燥的起始階段，污泥干燥速率有急劇的上升，這是由于干燥初始階段污泥有一個(gè)快速升溫過(guò)程，以及隨之而來(lái)的水分蒸發(fā)過(guò)程;當(dāng)含水率降至3.0kg水kg-1DS時(shí)，污泥干燥速率開(kāi)始快速下降，其原因是由于污泥含水率降低后其粘稠性增大，導(dǎo)致可攪拌性變差和傳熱阻力提高。在1.4~2.4kg水kg-1DS含水率區(qū)間，污泥干燥速率達(dá)到低谷，并保持相對(duì)穩(wěn)定，這一區(qū)間為污泥粘滯區(qū)，污泥大量粘附在槳葉上，導(dǎo)致傳熱惡化。然而，當(dāng)含水率低于1.4kg水kg-1DS時(shí)，干燥速率又有顯著增加，這是由于污泥從槳葉上脫落后破碎為小顆粒，污泥干燥比表面積增大。圖2(右)所示為160℃和180℃下污泥的失重曲線，可以看出160℃時(shí)污泥達(dá)到完全干燥的時(shí)間約為4小時(shí)，而180℃時(shí)完全干燥時(shí)間約為3小時(shí)，可見(jiàn)溫度對(duì)干燥速率的顯著影響。
2.2 污泥溫度變化特性分析

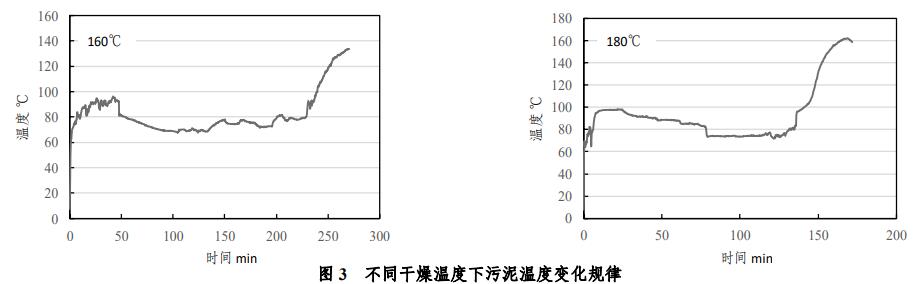

圖3所示為不同干燥溫度下污泥溫度變化規(guī)律曲線，從圖中可以看出，不同干燥溫度下污泥的溫度曲線具有相似的變化規(guī)律。在干燥初始階段，污泥溫度快速?gòu)沫h(huán)境溫度升至100℃左右的蒸發(fā)溫度，并在此溫度下維持約30分鐘。這一階段污泥傳熱和攪拌性能好，具有很高的干燥速率，對(duì)應(yīng)圖2中的2.8~3.6kg水kg-1DS含水率區(qū)間。從30~40分鐘開(kāi)始，污泥溫度開(kāi)始有明顯的下降，表明污泥的加熱出現(xiàn)了惡化，這和前面所述由于傳熱惡化導(dǎo)致干燥速率降低的結(jié)論是一致的。從圖中可以看出，污泥在低溫段要維持較長(zhǎng)時(shí)間，直至污泥進(jìn)入顆粒區(qū)后，污泥溫度才得以回升。當(dāng)污泥水分接近全干燥時(shí)，污泥溫度會(huì)超過(guò)常壓下水的飽和溫度，160℃和180℃干燥時(shí)的干污泥溫度最高分別可達(dá)到135℃和162℃。干燥末期污泥溫度的快速升高是基于兩方面原因：一方面，在干燥末期，污泥中的含水率已降至很低水平，污泥顆粒表面甚至已經(jīng)接近全干，因此會(huì)在高溫壁面的加熱下進(jìn)一步升溫;另一方面，此時(shí)污泥中的間隙水和表面水已蒸發(fā)完畢，殘留的是內(nèi)部結(jié)合水，具有很大結(jié)合能，需要在高溫下才能去除。
2.3 污泥干燥冷凝液品質(zhì)分析
通過(guò)對(duì)干燥氣體冷凝液進(jìn)行收集，并分析了冷凝液中的pH值、COD值、BOD5和氨氮濃度，結(jié)果如表2所示。其中pH為9.3呈堿性，表明污泥干燥過(guò)程中有大量堿性揮發(fā)物質(zhì)釋放。有研究表明，污泥干燥過(guò)程中會(huì)釋放大量氨氣，氨氣極易溶于水，從而使干燥冷凝液呈堿性，由表中所示的冷凝液中含有很高濃度的氨氮(167mg/L)也從側(cè)面驗(yàn)證了干燥過(guò)程中氨氣的大量釋放。冷凝液中COD值和BOD5值分別為430mg/L和150mg/L，表明干燥過(guò)程中還有大量揮發(fā)性有機(jī)物釋放出來(lái)。研究表明，污泥在干燥過(guò)程中還會(huì)釋放甲烷、正己烷和苯等鏈烴或芳香烴等有機(jī)氣體，這都會(huì)導(dǎo)致污泥中的COD值和BOD5值增加。表2中還給出了市政污水處理廠對(duì)進(jìn)水水質(zhì)的要求，可以看出，冷凝液的pH值、COD值、BOD5值和氨氮值均顯著高于污水廠進(jìn)水水質(zhì)標(biāo)準(zhǔn)限值。因此，干燥冷凝液必須通過(guò)進(jìn)一步處理或稀釋才能夠排放。
3、結(jié)論
本文研究了污泥在槳葉式干化機(jī)內(nèi)的攪拌干燥特性，研究結(jié)果表明，污泥在干燥初始階段具有很高的干化速率;隨著含水率降低，污泥進(jìn)入粘滯區(qū)，污泥傳熱和攪拌特性惡化，干化速率顯著降低;當(dāng)含水率低于粘滯區(qū)后，污泥進(jìn)入破碎階段，干化速率又得以回升。污泥的溫度變化也呈現(xiàn)出現(xiàn)升高，后降低，再升高的變化趨勢(shì)。污泥干化冷凝液品質(zhì)分析結(jié)果表明，冷凝液中的pH值、COD值、BOD5值和氨氮值等指標(biāo)均顯著高于污水處理廠進(jìn)水水質(zhì)標(biāo)準(zhǔn)，為冷凝液的進(jìn)一步處理指明了方向。(來(lái)源：上海城投污水處理有限公司)
