1、污水處理廠概況

1.1 項目概況

江西省吉安市螺子山污水處理廠二期工程規模為8萬m3/d，位于吉安市吉州工業園，主要處理大部分生活污水和少量工業廢水。第一階段于2019年建成運行，處理規模為4萬m3/d。第二階段4萬m3/d尚未建成，采用改良型氧化溝處理工藝，出水水質達到《城鎮污水處理廠污染物排放標準》（GB18918—2002）一級B標準。隨著吉安市社會經濟的發展，污水收集管網不斷完善，污水廠進水濃度不斷增加，對污水處理廠運行造成了較大困難，加上國家和當?shù)丨h(huán)保部門對出水水質提出了更高要求，因此需對污水處理廠進行提標改造。本次提標改造工程土建按8萬m3/d規模設計，設備按4萬m3/d規模配置，提標改造后出水水質達到《城鎮污水處理廠污染物排放標準》（GB18918—2002）一級A標準。

1.2 改造難點

1.2.1 進水水質波動大，生化段去除率有限。

根據螺子山污水處理廠2019年自行監測數據，進水水質波動性大�？紤]到管網不斷完善，今后工業園有大量污水接入污水處理廠，進水水質變得更加復雜，生化性也較差。

1.2.2 改造周期短。

提標改造項目從2020年5月開始著手規劃，按要求2020年底需完成進水調試試運行，改造周期短。此外，改造過程中需考慮其他各種不利因素，時間較為倉促。

1.2.3 污水廠占地有限。

現有廠區圍墻內占地面積為10.27hm2，無其他可利用新征用地。今后含有大量工業廢水接入污水處理廠，若采用“平流沉淀池+V形濾池”等作為深度處理工藝，需要重新規劃用地，將無法在規定時間內完成本項目提標改造工程。

2、方案設計與項目改造

2.1 技術路線

針對進水水質波動大、生化段去除率有限、改造周期短以及污水處理廠占地有限等問題，擬采用以下技術方案。一方面，生化處理段現有改良型氧化溝改為MBBR工藝，以達到強化生化效果。另一方面，深度處理段主要去除總磷（Total Phosphorus，TP）、懸浮物（Suspended Solids，SS）及部分化學耗氧量（Chemical Oxygen Demand，COD）指標，采用磁混凝高密度沉淀池替代“高效沉淀池+過濾”組合工藝。

磁混凝高密度沉淀池主要具有3個工藝特點。

①混凝時間短。

采用磁混凝的混凝沉淀總時間在15min以下，而傳統的混凝沉淀需要約1h。

②絮凝體高速沉降。

磁混凝沉淀是在加聚合氯化鋁（PAC）和聚丙烯酰胺（PAM）的中間加入磁粉，在充分混合下，磁粉能加強混凝和絮凝的效果，使大部分懸著物能絮凝成密度更大更結實的絮凝體，在重力作用下高速沉降，從而達到去除出水SS的效果。

③磁粉可回收重復利用，節約運行成本。

通過剩余污泥泵將磁混凝沉淀池的污泥傳輸?shù)酱殴姆蛛x成污泥和磁粉。分離出來的污泥可排放至儲泥池進行干化處理，分離出來的磁粉再進入磁混凝系統繼續循環使用，減少了磁粉損耗量，節約了運行成本。

2.2 工藝確認

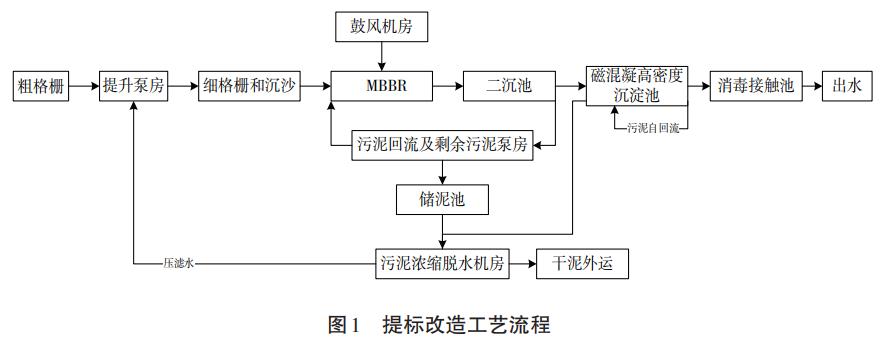

根據提出的技術路線，確定提標改造工藝，即保留現有預處理（粗細格柵及沉砂池），增加部分設備，改造現有改良型氧化溝為MBBR工藝，并新增磁混高密度沉淀池，同時尾水消毒采用電解食鹽消毒技術。提標改造工藝流程如圖1所示。

廢水經過粗、細格柵去除較大塊狀物、枝狀物、軟性物質和軟塑料等物質，通過重力流流入MBBR生化池，通過懸浮載體的充分流化，實現污水的高效處理。經過生化處理后的污水通過二沉池泥水分離后，流到磁混凝高密度沉淀池，進一步去除污水中的生化需氧量（BiochemicalOxygenDemand，BOD）、COD、SS以及TP等污染物，最后經過消毒處理后排放。經上述工藝處理后，出水達到《城鎮污水處理廠污染物排放標準》（GB18918—2002）一級A標準外排。

2.3 項目改造

建一座磁混凝高密度沉淀池，工程土建按8萬m3/d規模設計，設備按4萬m3/d規模配置，分為：混凝沉淀池，2格，單格3.00m×3.00m×5.35m；磁混反應池，2格，單格3.00m×3.00m×5.35m；絮凝反應池，2格，單格4.20m×4.20m×5.3m；沉淀池2格，單格12.00m×12.00m×6.45m。

設計參數如下：①混合、絮凝、反應時間為10.3min，沉淀區水力停留時間為32min；②表面負荷為11.57m3（/m2·h），最大表面負荷為15.04m3/（m2·h）；③混凝劑投加量為30mg/L，PAM投加量為1mg/L，磁粉投加量為5mg/L；④污泥回流量約為8%。

3、運行效果分析

3.1 調試運行

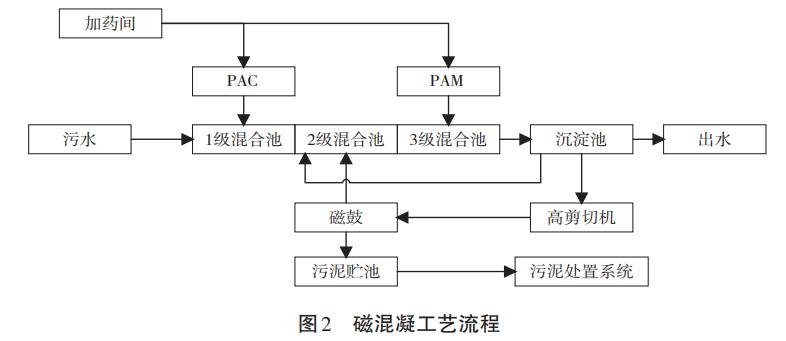

磁混凝高密度沉淀池工藝調試流程如圖2所示。首先向2級混合池投加約10t磁粉，使磁粉布滿池體各個角落；其次開啟污泥回流泵、高剪切機、PAC加藥泵以及PAM加藥泵，使污水進入處理裝置的1級混合池，與混凝劑PAC充分混合后進入2級混合池，在此與回收的磁粉和回流污泥混合絮凝；再次進入3級混合池與助凝劑PAM反應生成較大的絮體顆粒；最后進入沉淀池，經沉淀池沉淀下來的污泥部分經污泥回流泵回流到2級混合池繼續參與反應，另一部分則經高剪切機進行磁粉回收再次進入2級混合池繼續參與反應，剩余污泥排入儲泥池。運行中，投加的混凝劑為液體聚合氯化鋁，投加量為25～30mg/L。PAM為陰離子聚丙烯酰胺，投加量約為1.2mg/L。磁粉每天補充125kg，投加量約為3.1mg/L，基本和設計相差不大。1級混合池投加藥劑PAC，主要功能是除去總磷。2級混合池是磁分離機的回收池和磁粉的投加池。3級混合池是藥劑陰離子PAM，主要功能是絮凝成泥。

根據出水總磷及斜管上水的清澈度情況，對投加藥劑PAC到1級混合池投加量進行相應的調整，同時根據絮凝成泥情況相應調整PAM的藥量。

3.2 污水處理廠運行情況

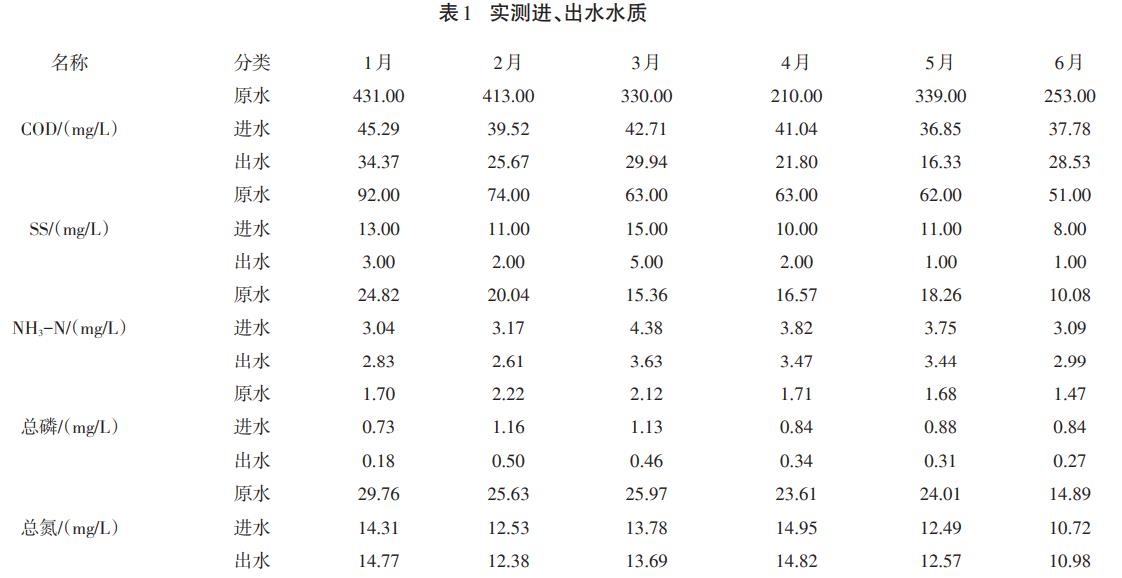

污水處理廠提標改造工程于2020年5月開始動工，2020年12月竣工。按協議要求，2021年1月至2021年6月進水檢測、調試設備、試運行，2021年7月通過環�？⒐を�(yàn)收。1月至6月實測進、出水水質均值如表1所示。

由表1可以看出：COD、TP和SS磁混凝進出水有明顯的去除效果；NH3-N和TN有稍微降低，相對其他指標去除效果相對有限。要根據水質具體情況，及時調整PAC和PAM的使用量，確保各項指標均達到《城鎮污水處理廠污染物排放標準》（GB18918—2002）一級A排放標準，實現除磷除SS的提標增效效果。

3.3 運行成本費用

實際日處理量基本滿負荷運行，為4萬m3/d，主要運行藥劑費用涉及PAC、PAM以及鐵磁粉等。系統主要運行藥劑成本計算如下：①聚合氯化鋁（PAC）每噸2500元，每立方米成本0.09元，年總消耗511t，投加量按35mg/L投加；②陰離子聚丙烯酰胺（PAM）每噸10000元，每立方米成本0.015元，年總消耗21.9t，投加量按1.5mg/L投加；③鐵磁粉每噸2500元，每立方米成本0.01元，年總消耗73t，投加量按39mg/L投加。經計算，磁混凝高密度沉淀的提標改造后，主要運行藥劑每立方米成本為0.115元。

4、結論

①本項目工藝的選擇結合現場實際情況，最終確認采用磁混凝高密度沉淀池作為深度處理工藝，處理效果好，抗沖擊性強，減少了占地面積，實現了提標增效效果。

②磁混凝高密度沉淀池作為深度處理工藝，適用于進水含部分工業廢水除磷除SS要求高、用地緊湊的污水處理廠。提標改造后，藥劑成本約為每立方米0.115元，在技術方案、經濟效益等方面均有優勢。此外，項目建成對改善水環境起到了關鍵作用，社會效益顯著。（來源：三達膜環境技術股份有限公司廈門集美分公司）
