公布日：2024.04.26
申請日：2024.01.19
分類號：B01D61/02(2006.01)I;B01D61/08(2006.01)I;B01D63/08(2006.01)I;C02F1/44(2023.01)I
摘要
本發明提供一種用于污水凈化處理的反滲透膜裝置，包括凈水器外層，所述的凈水器外層的左下部一體化設置有出水管道，其特征在于，所述的凈水器外層的內側分別設置有第二間隔層、第三間隔層、中心進水層和密封層隔板，凈水器外層、第二間隔層、第三間隔層以及中心進水層的內側分別開設有貫穿過水孔，凈水器外層的內側安裝有便拆式過濾層，凈水器外層的下部安裝有底部定位框，便拆式過濾層的上部中心位置設置有進水管道。本發明的有益效果為：通過頂部擋板、連接孔洞和反滲透濾膜板的設置，有利于通過多個設置的反滲透濾膜板提高過濾效果，并且便于將多個設置的反滲透濾膜板一次性全部取出，對內側進行清理。
權利要求書

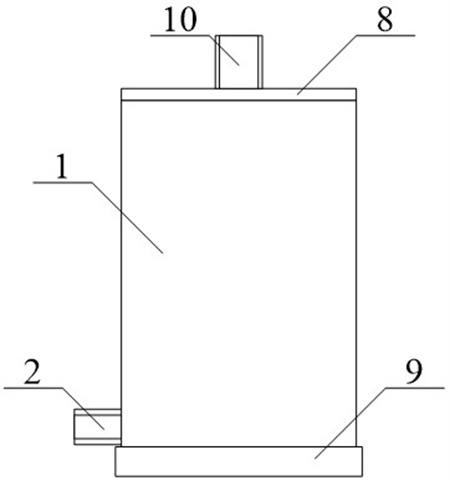

1.一種用于污水凈化處理的反滲透膜裝置，其特征在于，該用于污水凈化處理的反滲透膜裝置，包括凈水器外層（1），所述的凈水器外層（1）的左下部一體化設置有出水管道（2），其特征在于，所述的凈水器外層（1）的內側分別設置有第二間隔層（3）、第三間隔層（4）、中心進水層（5）和密封層隔板（6），凈水器外層（1）、第二間隔層（3）、第三間隔層（4）以及中心進水層（5）的內側分別開設有貫穿過水孔（7），凈水器外層（1）的內側安裝有便拆式過濾層（8），凈水器外層（1）的下部安裝有底部定位框（9），便拆式過濾層（8）的上部中心位置設置有進水管道（10）；所述的便拆式過濾層（8）包括頂部擋板（81），所述的頂部擋板（81）的內側中心位置開設有連接孔洞（82），并且頂部擋板（81）的下部固定有反滲透濾膜板（83）。
2.如權利要求1所述的用于污水凈化處理的反滲透膜裝置，其特征在于，所述的底部定位框（9）包括密封底板（91），所述的密封底板（91）的內側上部開設有定位卡槽（92）和限位卡槽（93），并且限位卡槽（93）分別位于定位卡槽（92）的內側。
3.如權利要求1所述的用于污水凈化處理的反滲透膜裝置，其特征在于，所述的中心進水層（5）設置在第三間隔層（4）的內側，第三間隔層（4）設置在第二間隔層（3）的內側。
4.如權利要求1所述的用于污水凈化處理的反滲透膜裝置，其特征在于，所述的密封層隔板（6）分別固定在凈水器外層（1）和第二間隔層（3）之間、第二間隔層（3）和第三間隔層（4）之間以及第三間隔層（4）和中心進水層（5）之間。
5.如權利要求1所述的用于污水凈化處理的反滲透膜裝置，其特征在于，所述的貫穿過水孔（7）設置有多個，分別由前至后縱向排列，并且凈水器外層（1）的內側和出水管道（2）的內側連通。
6.如權利要求1所述的用于污水凈化處理的反滲透膜裝置，其特征在于，所述的凈水器外層（1）和第三間隔層（4）內側的貫穿過水孔（7）位于密封層隔板（6）的下部，并且第二間隔層（3）和中心進水層（5）內側的貫穿過水孔（7）位于密封層隔板（6）的上部。
7.如權利要求1所述的用于污水凈化處理的反滲透膜裝置，其特征在于，所述的頂部擋板（81）螺栓連接在凈水器外層（1）的上部，并且反滲透濾膜板（83）呈環形排列設置。
8.如權利要求1所述的用于污水凈化處理的反滲透膜裝置，其特征在于，所述的反滲透濾膜板（83）設置有多個，并且反滲透濾膜板（83）分別與凈水器外層（1）、第二間隔層（3）和第三間隔層（4）以及中心進水層（5）之間緊密貼合。
發明內容
針對上述技術問題，本發明提供一種用于污水凈化處理的反滲透膜裝置，內部設置過個間隔層，將其分割成多個過濾結構，層與層之間安裝多個反滲透濾膜，提高該設備的過濾效果，并且便拆結構便于對濾膜進行拆卸清理。
其技術方案是這樣的：一種用于污水凈化處理的反滲透膜裝置，包括凈水器外層，所述的凈水器外層的左下部一體化設置有出水管道，其特征在于，所述的凈水器外層的內側分別設置有第二間隔層、第三間隔層、中心進水層和密封層隔板，凈水器外層、第二間隔層、第三間隔層以及中心進水層的內側分別開設有貫穿過水孔，凈水器外層的內側安裝有便拆式過濾層，凈水器外層的下部安裝有底部定位框，便拆式過濾層的上部中心位置設置有進水管道。
優選的，所述的便拆式過濾層包括頂部擋板，所述的頂部擋板的內側中心位置開設有連接孔洞，并且頂部擋板的下部固定有反滲透濾膜板。
優選的，所述的底部定位框包括密封底板，所述的密封底板的內側上部開設有定位卡槽和限位卡槽，并且限位卡槽分別位于定位卡槽的內側。
優選的，所述的中心進水層設置在第三間隔層的內側，第三間隔層設置在第二間隔層的內側。
優選的，所述的密封層隔板分別固定在凈水器外層和第二間隔層之間、第二間隔層和第三間隔層之間以及第三間隔層和中心進水層之間。
優選的，所述的貫穿過水孔設置有多個，分別由前至后縱向排列，并且凈水器外層的內側和出水管道的內側連通。
優選的，所述的凈水器外層和第三間隔層內側的貫穿過水孔位于密封層隔板的下部，并且第二間隔層和中心進水層內側的貫穿過水孔位于密封層隔板的上部。
優選的，所述的頂部擋板螺栓連接在凈水器外層的上部，并且反滲透濾膜板呈環形排列設置。
優選的，所述的反滲透濾膜板設置有多個，并且反滲透濾膜板分別與凈水器外層、第二間隔層和第三間隔層以及中心進水層之間緊密貼合。
與現有技術相比，本明的有益效果為：本發明中，所述的第二間隔層、第三間隔層、中心進水層、密封層隔板和貫穿過水孔的設置，有利于對內部空間進行分割，將其分割成多個過濾空間，提高過濾效果。
本發明中，所述的頂部擋板、連接孔洞和反滲透濾膜板的設置，有利于通過多個設置的反滲透濾膜板提高過濾效果，并且便于將多個設置的反滲透濾膜板一次性全部取出，對內側進行清理。
本發明中，所述的密封底板、定位卡槽和限位卡槽的設置，有利于將其拆下后便于對凈水器外層的內側進行清理，提高清理效果。
（發明人：呂鈴鑰;彭巖波;李藝;王靜靜;金翠萍;張傳興;姚小燕;張春香）
