公布日：2024.01.16
申請日：2023.11.09
分類號：B01D33/35(2006.01)I;B01D33/01(2006.01)I;B01D33/41(2006.01)I;C02F1/00(2023.01)I
摘要
本發明公開了一種新型高效農村生活污水處理裝置及其使用方法，涉及生活污水處理技術領域，為解決現有的農村生活污水處理過濾設備大多無分級，粗雜質與細雜質一起過濾，兩種雜質混合容易導致過濾裝置被堵住，有分級的過濾設備工作時需要經過多級過濾，導致其過濾速度較慢，工作效率降低的問題。所述污水快速過濾裝置的下方設置有過濾倉，過濾板套，其設置在過濾倉的內部，所述過濾板套的內部設置有過濾層，所述過濾板套的兩側均設置有移動塊，牽引繩，其嵌入式設置在兩側移動塊的內部，所述過濾倉兩側的前端均設置有第一輔助輪，所述過濾倉兩側的后端均設置有第二輔助輪，所述第二輔助輪的前端下方設置有第二卷輪。
權利要求書

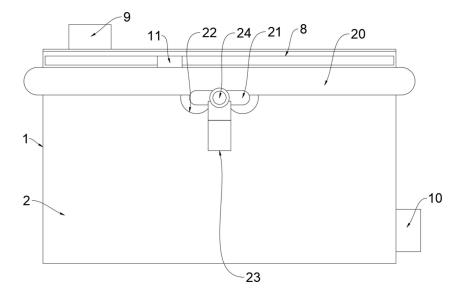

1.一種新型高效農村生活污水處理裝置，包括污水快速過濾裝置(1)，所述污水快速過濾裝置(1)的下方設置有過濾倉(2)；其特征在于：還包括：過濾板套(3)，其設置在過濾倉(2)的內部，所述過濾板套(3)的內部設置有過濾層(4)，且過濾層(4)與過濾板套(3)嵌入式連接，所述過濾板套(3)的兩側均設置有移動塊(11)；牽引繩(15)，其嵌入式設置在兩側移動塊(11)的內部，所述過濾倉(2)兩側的前端均設置有第一輔助輪(16)，且第一輔助輪(16)與過濾倉(2)軸連接，所述過濾倉(2)兩側的后端均設置有第二輔助輪(17)，所述第二輔助輪(17)的前端下方設置有第二卷輪(19)，且第二卷輪(19)與過濾倉(2)軸連接，且牽引繩(15)的后端繞過第二輔助輪(17)固定在第二卷輪(19)上，所述第二卷輪(19)的前端設置有第一卷輪(18)，且第一卷輪(18)與過濾倉(2)軸連接，且牽引繩(15)的前端繞過第一輔助輪(16)固定在第一卷輪(18)上。
2.根據權利要求1所述的一種新型高效農村生活污水處理裝置，其特征在于：所述過濾倉(2)的兩側上方設置有移槽(8)，且移槽(8)與過濾倉(2)為一體結構，所述移槽(8)的上方設置有滑槽(27)，且滑槽(27)與移槽(8)為一體結構，所述移槽(8)的下方設置有輪槽，且輪槽與移槽(8)為一體結構，所述過濾倉(2)的后端下方設置有出水口(10)，且出水口(10)與過濾倉(2)焊接連接。
3.根據權利要求1所述的一種新型高效農村生活污水處理裝置，其特征在于：所述移動塊(11)的上方設置有滑條(13)，且滑條(13)與移動塊(11)為一體結構，且滑條(13)與滑槽(27)嵌入式活動連接，所述移動塊(11)的下方設置有滑動輔助輪(12)，且滑動輔助輪(12)與移動塊(11)軸連接，且滑動輔助輪(12)與輪槽嵌入式活動連接。
4.根據權利要求1所述的一種新型高效農村生活污水處理裝置，其特征在于：所述過濾倉(2)的上方兩側均設置有延長板(25)，且延長板(25)與過濾倉(2)為一體結構，所述延長板(25)的上方設置有蓋槽(26)，且蓋槽(26)與過濾倉(2)為一體結構。
5.根據權利要求4所述的一種新型高效農村生活污水處理裝置，其特征在于：所述蓋槽(26)的內部設置有蓋板(14)，且蓋板(14)與蓋槽(26)嵌入式活動連接，所述蓋板(14)的上方前端設置有進水口(9)，且進水口(9)與蓋板(14)焊接連接。
6.根據權利要求1所述的一種新型高效農村生活污水處理裝置，其特征在于：所述過濾板套(3)的上方設置有開口，且過濾層(4)從開口內置入，所述過濾層(4)的一側設置有多個第一濾布(5)，且第一濾布(5)與過濾層(4)編織連接，所述過濾層(4)的另一側設置有多個第二濾布(6)，且第二濾布(6)與過濾層(4)編織連接，且第一濾布(5)與第二濾布(6)為交錯設置，所述第一濾布(5)與第二濾布(6)的外側均設置有彈網(7)，且彈網(7)與過濾層(4)編織連接。
7.根據權利要求1所述的一種新型高效農村生活污水處理裝置，其特征在于：所述第一輔助輪(16)與第二輔助輪(17)的外側設置有套盒(20)，且套盒(20)與過濾倉(2)焊接連接，所述第一卷輪(18)與第二卷輪(19)的外側均設置有卷輪倉(22)，且卷輪倉(22)與過濾倉(2)焊接連接。
8.根據權利要求7所述的一種新型高效農村生活污水處理裝置，其特征在于：兩側所述卷輪倉(22)的外側設置有傳動機構(21)，且傳動機構(21)與卷輪倉(22)內的第一卷輪(18)和第二卷輪(19)齒嚙合連接，兩側所述傳動機構(21)的外側均設置有卷線電機(24)，且卷線電機(24)與傳動機構(21)齒嚙合連接，所述卷線電機(24)的下方設置有電機支架(23)，卷線電機(24)與電機支架(23)嵌入式連接，且電機支架(23)與過濾倉(2)焊接連接。
9.一種新型高效農村生活污水處理裝置的使用方法，基于權利要求1-8任意一項所述新型高效農村生活污水處理裝置實現，其特征在于，包括如下步驟：步驟一：將生活污水從進水口(9)注入過濾倉(2)的內部，注入至過濾倉(2)的五分之四處；步驟二：?jiǎn)?dòng)卷線電機(24)，卷線電機(24)通過傳動機構(21)帶動卷輪倉(22)內的第一卷輪(18)與第二卷輪(19)轉動，第一卷輪(18)卷起牽引繩(15)，第二卷輪(19)放開牽引繩(15)，使移動塊(11)被牽引繩(15)帶動向前移動；步驟三：移動塊(11)向前移動帶動過濾板套(3)與過濾層(4)向前移動，第一濾布(5)對粗雜質進行過濾，第一濾布(5)外側的彈網(7)被水流沖刷張開，將第二濾布(6)擠壓封閉；步驟四：移動塊(11)移動至前端后卷線電機(24)停止，開始反轉，帶動移動塊(11)向后移動，第二濾布(6)對細雜質進行過濾，第二濾布(6)外側的彈網(7)被水流沖刷張開，將第一濾布(5)擠壓封閉；步驟五：循環步驟二-步驟三兩次后卷線電機(24)停止，過濾板套(3)與過濾層(4)停止，通過出水口(10)將過濾后的污水排走進行下一步操作；步驟六：多次使用后，將蓋板(14)打開，通過開口將過濾板套(3)內的過濾層(4)拉出清理后再將其放入即可，蓋上蓋板(14)即可。
發明內容
本發明的目的在于提供一種新型高效農村生活污水處理裝置及其使用方法，以解決上述背景技術中提出的現有的農村生活污水處理過濾設備大多無分級，粗雜質與細雜質一起過濾，兩種雜質混合容易導致過濾裝置被堵住，有分級的過濾設備工作時需要經過多級過濾，導致其過濾速度較慢，工作效率降低的問題。
為實現上述目的，本發明提供如下技術方案：一種新型高效農村生活污水處理裝置，包括污水快速過濾裝置，所述污水快速過濾裝置的下方設置有過濾倉；
還包括：
過濾板套，其設置在過濾倉的內部，所述過濾板套的內部設置有過濾層，且過濾層與過濾板套嵌入式連接，所述過濾板套的兩側均設置有移動塊；
牽引繩，其嵌入式設置在兩側移動塊的內部，所述過濾倉兩側的前端均設置有第一輔助輪，且第一輔助輪與過濾倉軸連接，所述過濾倉兩側的后端均設置有第二輔助輪，所述第二輔助輪的前端下方設置有第二卷輪，且第二卷輪與過濾倉軸連接，且牽引繩的后端繞過第二輔助輪固定在第二卷輪上，所述第二卷輪的前端設置有第一卷輪，且第一卷輪與過濾倉軸連接，且牽引繩的前端繞過第一輔助輪固定在第一卷輪上。
優選的，所述過濾倉的兩側上方設置有移槽，且移槽與過濾倉為一體結構，所述移槽的上方設置有滑槽，且滑槽與移槽為一體結構，所述移槽的下方設置有輪槽，且輪槽與移槽為一體結構，所述過濾倉的后端下方設置有出水口，且出水口與過濾倉焊接連接。
優選的，所述移動塊的上方設置有滑條，且滑條與移動塊為一體結構，且滑條與滑槽嵌入式活動連接，所述移動塊的下方設置有滑動輔助輪，且滑動輔助輪與移動塊軸連接，且滑動輔助輪與輪槽嵌入式活動連接。
優選的，所述過濾倉的上方兩側均設置有延長板，且延長板與過濾倉為一體結構，所述延長板的上方設置有蓋槽，且蓋槽與過濾倉為一體結構。
優選的，所述蓋槽的內部設置有蓋板，且蓋板與蓋槽嵌入式活動連接，所述蓋板的上方前端設置有進水口，且進水口與蓋板焊接連接。
優選的，所述過濾層的一側設置有多個第一濾布，且第一濾布與過濾層編織連接，所述過濾層的另一側設置有多個第二濾布，且第二濾布與過濾層編織連接，且第一濾布與第二濾布為交錯設置，所述第一濾布與第二濾布的外側均設置有彈網，且彈網與過濾層編織連接。
優選的，所述第一輔助輪與第二輔助輪的外側設置有套盒，且套盒與過濾倉焊接連接，所述第一卷輪與第二卷輪的外側均設置有卷輪倉，且卷輪倉與過濾倉焊接連接。
優選的，兩側所述卷輪倉的外側設置有傳動機構，且傳動機構與卷輪倉內的第一卷輪和第二卷輪齒嚙合連接，兩側所述傳動機構的外側均設置有卷線電機，且卷線電機與傳動機構齒嚙合連接，所述卷線電機的下方設置有電機支架，卷線電機與電機支架嵌入式連接，且電機支架與過濾倉焊接連接。
優選的，一種新型高效農村生活污水處理裝置的使用方法，包括如下步驟：
步驟一：將生活污水從進水口注入過濾倉的內部，注入至過濾倉的五分之四處；
步驟二：?jiǎn)?dòng)卷線電機，卷線電機通過傳動機構帶動卷輪倉內的第一卷輪與第二卷輪轉動，第一卷輪卷起牽引繩，第二卷輪放開牽引繩，使移動塊被牽引繩帶動向前移動；
步驟三：移動塊向前移動帶動過濾板套與過濾層向前移動，第一濾布對粗雜質進行過濾，第一濾布外側的彈網被水流沖刷張開，將第二濾布擠壓封閉；
步驟四：移動塊移動至前端后卷線電機停止，開始反轉，帶動移動塊向后移動，第二濾布對細雜質進行過濾，第二濾布外側的彈網被水流沖刷張開，將第一濾布擠壓封閉；
步驟五：循環步驟二-步驟三兩次后卷線電機停止，過濾板套與過濾層停止，通過出水口將過濾后的污水排走進行下一步操作；
步驟六：多次使用后，將蓋板打開，通過開口將過濾板套內的過濾層拉出清理后再將其放入即可，蓋上蓋板即可。
與現有技術相比，本發明的有益效果是：
1、本發明在過濾倉的內部設置過濾層，過濾層的一側設置有第一濾布，另一側設置有第二濾布，通過向前移動過濾層，可對水進行擠壓，使水穿過第一濾布，流至過濾層的后端，在穿過第一濾布時，第一濾布可將水中較粗的雜質過濾，過濾層移動到前端后，水處于過濾層的后端再將過濾層向后移動，水會穿過第二濾布，被第二濾布將水中較細的雜質過濾，重復兩次移動即可將水中的雜質顆粒過濾，避免現有的農村生活污水處理過濾設備大多無分級，粗雜質與細雜質一起過濾，兩種雜質混合容易導致過濾裝置被堵住，有分級的過濾設備工作時需要經過多級過濾，導致其過濾速度較慢，工作效率降低的問題發生。
2、通過在第一濾布與第二濾布的外側設置彈網，彈網具有彈性，在過濾層向前移動，水穿過第一濾布時，第一濾布外側的彈網會被水流沖刷撐開，擠壓到第二濾布，使第二濾布收緊，在過濾層向后移動，水穿過第二濾布時，第二濾布外側的彈網會被水流沖刷撐開，擠壓到第一濾布，使第一濾布收緊，避免在反向移動時第一濾布與第二濾布內過濾的雜質被水沖走，再次污染水質的問題發生。
（發明人：李坤倫;陳海峰;侯瑞琪;盧婷婷;葛本強）
