公布日：2024.12.1

申請日：2024.06.03

分類號：C02F11/00(2006.01)I;C02F11/13(2019.01)I;B02C2/10(2006.01)I;C02F103/28(2006.01)N

摘要

本發明涉及廢料回收技術領域，具體為一種造紙用環保污泥處理設備及其處理方法，包括底板，所述底板的頂部固定連接有支撐板；粉碎組件，所述粉碎組件包括箱體，所述箱體的外壁固定套接有殼體，所述箱體其中兩個相對的內壁分別固定連接有若干椎體，所述箱體的底部內壁上連接有滾珠。該造紙用環保污泥處理設備及其處理方法，大塊的物料可通過導向桿將滾珠在箱體轉動時將物料攜帶至頂部并在重力作用下下落將硬實或大塊的物料擊碎，從而提高粉碎效果通過通入加熱氣體使得漂浮和粉碎的物料被快速地干燥并通過吹動將粉末吹入至上收集箱中，從而讓物料最后呈干燥的粉末狀，使得物料便于儲存和運輸，方便在后續加工中可讓物料與肥料進行充分的混合。

權利要求書

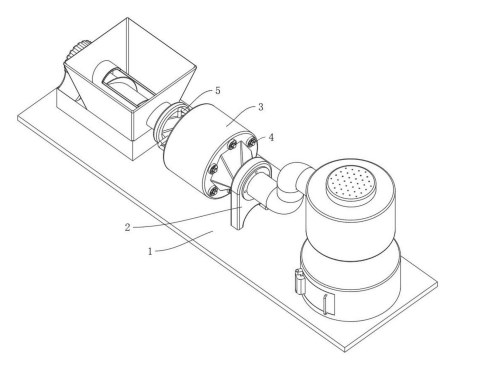

1.一種造紙用環保污泥處理設備，其特征在于，包括底板(1)，所述底板(1)的頂部固定連接有支撐板(2)；粉碎組件(3)，所述粉碎組件(3)包括箱體(304)，所述箱體(304)的外壁固定套接有殼體(303)，所述箱體(304)其中兩個相對的內壁分別固定連接有若干椎體(305)，所述箱體(304)的底部內壁上連接有滾珠(306)，所述箱體(304)其中兩個相對的內壁上分別固定連接有斜槽(307)，所述箱體(304)剩余兩個相對的內壁上分別固定連接有若干導向桿(309)，所述箱體(304)相背的兩側分別固定連接有螺旋罩(302)；干燥組件(4)，所述干燥組件(4)包括加熱電絲(405)，所述加熱電絲(405)套接在箱體(304)的外壁，所述殼體(303)的一側固定連通有若干固定環(401)，每個所述固定環(401)的內壁固定連接有十字桿(402)，所述殼體(303)的另一側固定連通有導氣管(406)；傳動組件(5)，所述傳動組件(5)包括絞龍桿(501)，所述絞龍桿(501)的內壁固定連接有擋片(503)，所述絞龍桿(501)的側表面固定連接有絞龍葉片(502)。

2.根據權利要求1所述的一種造紙用環保污泥處理設備，其特征在于：所述支撐板(2)的內部活動套接有密封環(301)，兩個所述密封環(301)分別固定連接在兩個螺旋罩(302)相背的一側，兩個所述斜槽(307)呈弧形的一面上分別固定連接有若干三角條(308)，其中一個所述斜槽(307)的位置靠近絞龍桿(501)且呈傾斜狀態，另一個所述斜槽(307)的位置遠離絞龍桿(501)且呈傾斜狀態。

3.根據權利要求1所述的一種造紙用環保污泥處理設備，其特征在于：每個所述固定環(401)以固定環(401)的圓心呈環形陣列分布，所述十字桿(402)遠離第二電機(403)的一側固定連接有第二電機(403)且第二電機(403)的輸出軸端貫穿十字桿(402)活動連接，所述第二電機(403)的輸出軸端上固定套接有扇葉(404)，所述導氣管(406)的另一端與絞龍桿(501)固定連通，所述絞龍桿(501)的側表面固定連接有若干支撐桿(504)，所述支撐桿(504)的另一端固定連接在另一個螺旋罩(302)的內壁，所述絞龍葉片(502)的外沿活動套接有絞龍管(505)，所述絞龍管(505)的一端固定連接有密封套(506)且另一個密封環(301)活動套接在密封套(506)內。

4.根據權利要求3所述的一種造紙用環保污泥處理設備，其特征在于：所述底板(1)的頂部一側固定連接有固定座(9)，所述固定座(9)的頂部固定連接有投料箱(6)，所述絞龍管(505)的另一端貫穿投料箱(6)并于投料箱(6)的一側內壁固定連接。

5.根據權利要求4所述的一種造紙用環保污泥處理設備，其特征在于：所述固定座(9)的頂部固定連接有第一電機(8)，所述第一電機(8)的輸出軸端貫穿至投料箱(6)的內部并與絞龍桿(501)的另一端固定連接，所述絞龍管(505)的側表面開設有下料口(7)。

6.根據權利要求1所述的一種造紙用環保污泥處理設備，其特征在于：所述支撐板(2)的一側通過螺栓固定連接有法蘭盤(10)，所述法蘭盤(10)的另一側固定連接有連通管(11)，所述連通管(11)的另一端固定連通有上收集箱(12)。

7.根據權利要求6所述的一種造紙用環保污泥處理設備，其特征在于：所述上收集箱(12)的底部固定連通有連接管(13)，所述連接管(13)的底部固定連通有下收集箱(14)且下收集箱(14)的底部固定連接在底板(1)的頂部，所述上收集箱(12)的頂部卡接有排氣罩(16)，所述排氣罩(16)的內壁套接有濾芯(15)。

8.根據權利要求1所述的一種造紙用環保污泥處理設備，其特征在于：所述導氣管(406)以殼體(303)的圓心呈環形陣列分布，所述導向桿(309)呈弧形，所述箱體(304)的橫截面呈六棱形，兩個所述螺旋罩(302)的螺旋方向相反。

9.根據權利要求1-8任意一項所述的一種造紙用環保污泥處理設備的處理方法，其特征在于，包括步驟如下：S1：在使用前通過箱蓋將投料箱(6)頂部封堵，再通過外置控制器使得電連接的加熱電絲(405)進行預熱；S2：待預熱完成后，將物料投入至投料箱(6)中，通過外置控制器啟動第一電機(8)和第二電機(403)，使得第一電機(8)的輸出端轉動并帶動絞龍桿(501)和絞龍葉片(502)進行轉動，使得物料通過絞龍葉片(502)從投料箱(6)中輸送至箱體(304)中，在絞龍桿(501)進行轉動同時通過固接的支撐桿(504)使得殼體(303)和箱體(304)一并進行轉動，在箱體(304)進行轉動時，物料與箱體(304)中的若干滾珠(306)進行混合，而滾珠(306)為金屬材質，質量較重，當斜槽(307)轉動至底部的位置并逐漸向上移動時，斜槽(307)會連同滾珠(306)和小塊的物料一并從底部向上移動，隨著斜槽(307)的向上移動滾珠(306)，由于斜槽(307)呈傾斜狀，且在重力作用下使得滾珠(306)沿著斜槽(307)進行滾動，使得滾珠(306)通過其表面的環條和斜槽(307)上的三角條(308)碾壓小塊的物料，且在滾珠(306)的滾動過程中有概率使環條和三角條(308)進行嚙合，使得位于兩個三角條(308)之間的夾縫中小顆粒物料被滾珠(306)表面的環條碾壓到，使得這些小顆粒被粉碎；S3：隨著箱體(304)的繼續轉動，椎體(305)轉動至底部后，使得物料和滾珠(306)受到椎體(305)的推擠進行不斷的接觸和擠壓，使得物料與滾珠(306)表面的環條不斷接觸，使得大塊物料進行粉碎，隨著繼續轉動，部分滾珠(306)與導向桿(309)接觸，并通過弧形的導向桿(309)將位于底部的部分滾珠(306)帶起，使得導向桿(309)轉動至頂部時滾珠(306)不再受到導向桿(309)的約束并在重力作用下向下掉落，而此時箱體(304)另一個帶有椎體(305)的內壁正好位于底部，使得滾珠(306)掉落在較大的物料上，由于較大的物料通過椎體(305)的斜面在轉動時逐漸地向上移動，使得部分較大的物料不與箱體(304)的內壁直接接觸，使得滾珠(306)在掉落后因物料受力不均可將大塊的物料擊碎，隨著物料被粉碎，通過加熱電絲(405)對箱體(304)進行加熱，使得被粉碎的物料被快速地干燥S4：通過第二電機(403)所驅動的扇葉(404)將外部的氣體輸送至殼體(303)和箱體(304)所形成的腔體中并被加熱，通過導氣管(406)將加熱的氣體輸送至絞龍桿(501)的中，而擋片(503)將絞龍桿(501)一端封堵，使得加熱的氣體從絞龍桿(501)另一端排出并進入箱體(304)內，而絞龍葉片(502)與絞龍管(505)之間填有物料，使得氣體從箱體(304)中排入至連通管(11)和上收集箱(12)中，在加熱氣體通入箱體(304)中后可使箱體(304)在翻轉時，使被粉碎的物料和加熱氣體充分地混合，進一步地進行干燥同時可將被粉碎干燥成粉末的物料通過連通管(11)吹入至上收集箱(12)中，多余氣體通過濾芯(15)和排氣罩(16)上的空隙排出，而物料通過堆積沉降掉落至排氣罩(16)中。

發明內容

本發明的目的在于提供一種造紙用環保污泥處理設備及其處理方法，以解決上述背景技術中提出的由于含水量較高并易腐敗，在后續的儲存和運輸中較為不便，且結塊的污泥物料在進行復合肥料加工時不易與其他肥料添加劑進行充分混合的問題。為實現上述目的，本發明提供如下技術方案：一種造紙用環保污泥處理設備及其處理方法，包括底板，所述底板的頂部固定連接有支撐板；

粉碎組件，所述粉碎組件包括箱體，所述箱體的外壁固定套接有殼體，所述箱體其中兩個相對的內壁分別固定連接有若干椎體，所述箱體的底部內壁上連接有滾珠，所述箱體其中兩個相對的內壁上分別固定連接有斜槽，所述箱體剩余兩個相對的內壁上分別固定連接有若干導向桿，所述箱體相背的兩側分別固定連接有螺旋罩；

干燥組件，所述干燥組件包括加熱電絲，所述加熱電絲套接在箱體的外壁，所述殼體的一側固定連通有若干固定環，每個所述固定環的內壁固定連接有十字桿，所述殼體的另一側固定連通有導氣管；

傳動組件，所述傳動組件包括絞龍桿，所述絞龍桿的內壁固定連接有擋片，所述絞龍桿的側表面固定連接有絞龍葉片。

進一步優選的，所述支撐板的內部活動套接有密封環，兩個所述密封環分別固定連接在兩個螺旋罩相背的一側，兩個所述斜槽呈弧形的一面上分別固定連接有若干三角條，其中一個所述斜槽的位置靠近絞龍桿且呈傾斜狀態，另一個所述斜槽的位置遠離絞龍桿且呈傾斜狀態，通過兩個斜槽使得物料在箱體中翻滾，并將位于底部的物料翻動至上方，使得物料受熱更加均勻有利于提高干燥的效率。

進一步優選的，每個所述固定環以固定環的圓心呈環形陣列分布，所述十字桿遠離第二電機的一側固定連接有第二電機且第二電機的輸出軸端貫穿十字桿活動連接，所述第二電機的輸出軸端上固定套接有扇葉，所述導氣管的另一端與絞龍桿固定連通，所述絞龍桿的側表面固定連接有若干支撐桿，所述支撐桿的另一端固定連接在另一個螺旋罩的內壁，所述絞龍葉片的外沿活動套接有絞龍管，所述絞龍管的一端固定連接有密封套且另一個密封環活動套接在密封套內。

進一步優選的，所述底板的頂部一側固定連接有固定座，所述固定座的頂部固定連接有投料箱，所述絞龍管的另一端貫穿投料箱并于投料箱的一側內壁固定連接。

進一步優選的，所述固定座的頂部固定連接有第一電機，所述第一電機的輸出軸端貫穿至投料箱的內部并與絞龍桿的另一端固定連接，所述絞龍管的側表面開設有下料口。

進一步優選的，所述支撐板的一側通過螺栓固定連接有法蘭盤，所述法蘭盤的另一側固定連接有連通管，所述連通管的另一端固定連通有上收集箱。

進一步優選的，所述上收集箱的底部固定連通有連接管，所述連接管的底部固定連通有下收集箱且下收集箱的底部固定連接在底板的頂部，所述上收集箱的頂部卡接有排氣罩，所述排氣罩的內壁套接有濾芯。

進一步優選的，所述導氣管以殼體的圓心呈環形陣列分布，所述導向桿呈弧形，所述箱體的橫截面呈六棱形，兩個所述螺旋罩的螺旋方向相反。

一種造紙用環保污泥處理設備及其處理方法，包括步驟如下：

S1：在使用前通過箱蓋將投料箱頂部封堵，再通過外置控制器使得電連接的加熱電絲進行預熱；

S2：待預熱完成后，將物料投入至投料箱中，通過外置控制器啟動第一電機和第二電機，使得第一電機的輸出端轉動并帶動絞龍桿和絞龍葉片進行轉動，使得物料通過絞龍葉片從投料箱中輸送至箱體中，在絞龍桿進行轉動同時通過固接的支撐桿使得殼體和箱體一并進行轉動，在箱體進行轉動時，物料與箱體中的若干滾珠進行混合，而滾珠為金屬材質，質量較重，當斜槽轉動至底部的位置并逐漸向上移動時，斜槽會連同滾珠和小塊的物料一并從底部向上移動，隨著斜槽的向上移動滾珠，由于斜槽呈傾斜狀，且在重力作用下使得滾珠沿著斜槽進行滾動，使得滾珠通過其表面的環條和斜槽上的三角條碾壓小塊的物料，且在滾珠的滾動過程中有概率使環條和三角條進行嚙合，使得位于兩個三角條之間的夾縫中小顆粒物料被滾珠表面的環條碾壓到，使得這些小顆粒被粉碎；

S3：隨著箱體的繼續轉動，椎體轉動至底部后，使得物料和滾珠受到椎體的推擠進行不斷的接觸和擠壓，使得物料與滾珠表面的環條不斷接觸，使得大塊物料進行粉碎，隨著繼續轉動，部分滾珠與導向桿接觸，并通過弧形的導向桿將位于底部的部分滾珠帶起，使得導向桿轉動至頂部時滾珠不再受到導向桿的約束并在重力作用下向下掉落，而此時箱體另一個帶有椎體的內壁正好位于底部，使得滾珠掉落在較大的物料上，由于較大的物料通過椎體的斜面在轉動時逐漸地向上移動，使得部分較大的物料不與箱體的內壁直接接觸，使得滾珠在掉落后因物料受力不均可將大塊的物料擊碎，隨著物料被粉碎，通過加熱電絲對箱體進行加熱，使得被粉碎的物料被快速地干燥

S4：通過第二電機所驅動的扇葉將外部的氣體輸送至殼體和箱體所形成的腔體中并被加熱，通過導氣管將加熱的氣體輸送至絞龍桿的中，而擋片將絞龍桿一端封堵，使得加熱的氣體從絞龍桿另一端排出并進入箱體內，而絞龍葉片與絞龍管之間填有物料，使得氣體從箱體中排入至連通管和上收集箱中，在加熱氣體通入箱體中后可使箱體在翻轉時，使被粉碎的物料和加熱氣體充分地混合，進一步地進行干燥同時可將被粉碎干燥成粉末的物料通過連通管吹入至上收集箱中，多余氣體通過濾芯和排氣罩上的空隙排出，而物料通過堆積沉降掉落至排氣罩中。

與現有技術相比，本發明的有益效果：

本發明中，通過滾珠在帶有三角條的斜槽上滾動，使得體積較小的物料被滾珠碾壓粉碎，且通過若干個滾珠在箱體中進行滾動使得滾珠不斷地與物料摩擦，進行塊狀物料的粉碎，并通過加熱電絲的加熱使得物料隨箱體翻滾時進行有效的干燥，大塊的物料可通過導向桿將滾珠在箱體轉動時將物料攜帶至頂部并在重力作用下下落將硬實或大塊的物料擊碎，從而提高粉碎效果通過通入加熱氣體使得漂浮和粉碎的物料被快速地干燥并通過吹動將粉末吹入至上收集箱中，從而讓物料最后呈干燥的粉末狀，使得物料便于儲存和運輸，方便在后續加工中可讓物料與肥料進行充分的混合。

本發明中，通過扇葉將外部空氣輸送至上收集箱中時，加熱氣體在預熱階段對箱體和上收集箱內壁進行加熱，使得內壁干燥，確保在使用時水蒸氣不會凝結在內壁上，并通過加熱氣體攜帶著箱體中的粉末使得粉末被充分干燥的同時將細化的粉末和塊狀物分離，使得粉末被輸送至上收集箱中，而塊狀物應自身重量無法被風力攜帶而滯留在箱體中，且通過兩個螺旋方向相反的螺旋罩使得箱體在轉動時物料不會溢出，始終保持物料位于箱體內，且通過若干個滾珠在箱體內壁中滾動，從而使得物料不會附著在箱體內壁上，有利于熱量的利用和傳導，使得物料在翻滾時受熱均勻。

（發明人：李修修;李志國;黃曼曼;馬保中;姜志敏）
