曝氣系統——污水廠的“電老虎”，能耗占比高達50-75%！ 然而，許多企業在曝氣器選型和設計時往往不夠重視，導致看似微小的差異，卻帶來巨大的能耗鴻溝。
能耗高低，不僅看氧利用率，曝氣器阻力同樣關鍵卻常被忽視。本文將結合這兩大核心要素，對比分析旋流曝氣器與微孔曝氣器的實際能耗表現，為您的選型提供有價值的參考。
一、能耗核心要素對比
1. 氧利用率：
* 微孔曝氣器： 清水氧利用率雖高（管式18-28%，盤式22-40%），但在污水中水體黏稠度高、氣泡擴散阻力大、小氣泡易聚并成大氣泡，顯著下降至16-18%。
* 旋流曝氣器： 采用大氣泡+泥水氣劇烈混合+筒內外循環流，強制消耗氧氣，黏稠度對其影響較弱。清水氧利用率17-21%，污水中14-16%，降幅遠小于微孔。
* 對比小結：6米污水氧利用率，本次對比，微孔取18% vs 旋流取16%。微孔高于旋流。
2. 阻力：

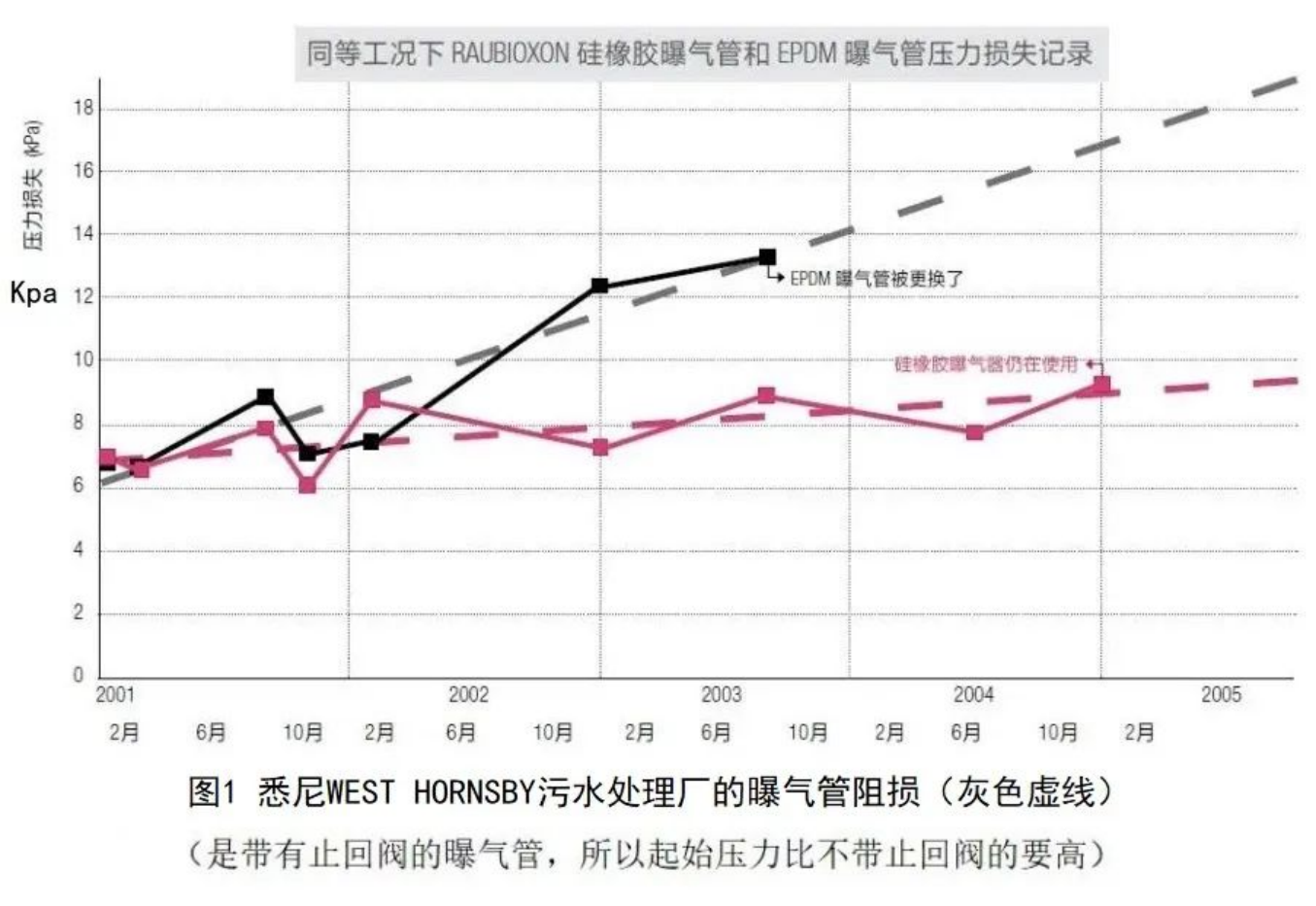

* 微孔曝氣器： 阻力高，且逐年顯著上升。本次對比，以悉尼WEST HORNSBY污水處理廠EPDM膜片曝氣器五年阻損為例。數據源自中國給水排水公眾號2022年5月12日文章。

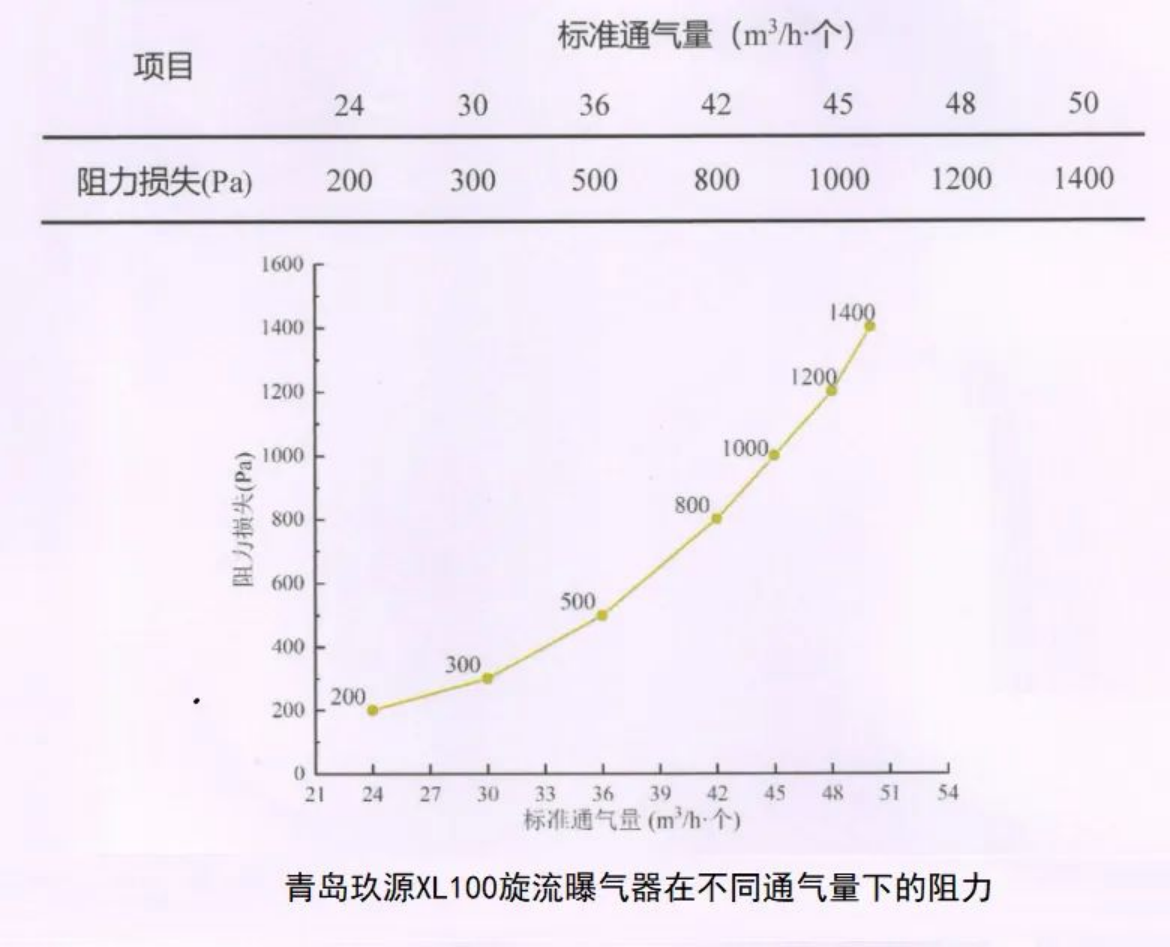

* 旋流曝氣器： 阻力低，且長期不變。本次對比以青島玖源XL100在30m³/h風量運行時的阻力為例。數據源自建設部給排水設備質檢中心報告。
* 對比小結： 旋流阻力遠遠低于微孔，且優勢隨使用時間拉大。

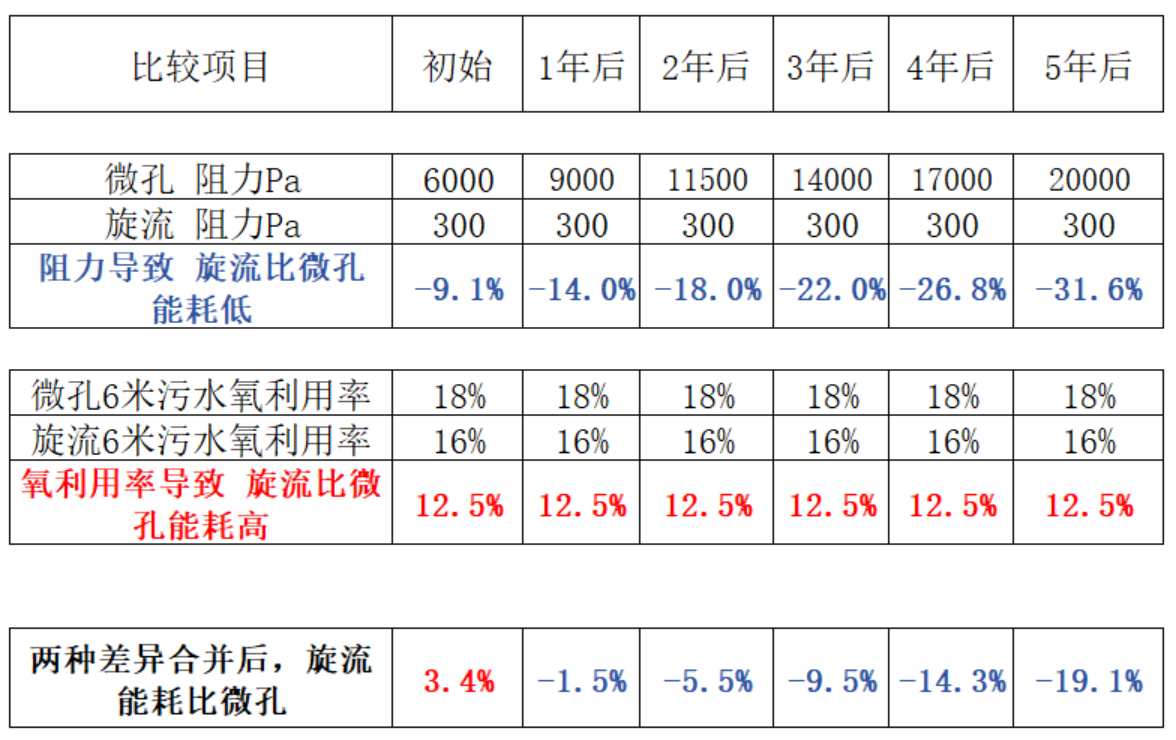

3、阻力與氧利用率對能耗的綜合影響：
* 阻力導致的能耗差異 = (微孔阻力 + 管路阻力 + 水深阻力) / (旋流阻力 + 管路阻力 + 水深阻力) - 100%
(本次對比假設管路阻力=2kPa, 水深6米阻力=60kPa)
* 氧利用率導致的能耗差異 = 微孔氧利用率 / 旋流氧利用率- 100%
關鍵發現：
* 初始運行時，微孔因氧利用率高，新品阻力低，能耗略低于旋流約3.4%。
* 但從第2年開始，微孔的氧利用率優勢，被逐年攀升的阻力，抵消殆盡。
* 旋流得益于阻力低且穩定，能耗開始低于微孔，且優勢逐年擴大：第2年低1.5%，第3年低5.5%，第4年低9.5%，第5年低14.3%，第6年低19.1%！
4、理論動力效率：最直觀的能耗指標
曝氣器檢測報告中，理論動力效率[kgO₂/(kW·h)] 才是最該關注的指標，即1度電能給水體充入多少公斤氧，這直接代表設備能耗。
* 微孔曝氣器（清水）：通常 4.0 - 5.19
* 旋流曝氣器（清水）：可達 5.3 - 5.54
* 對比結論： 即使在清水中，旋流能耗也已略低。在污水（尤其高濃易結垢廢水）中，微孔阻力急劇上升，旋流的節能優勢更加顯著！
二、投資對比
* 初期投資： 若采用相同安裝方式（均為池頂?shù)跹b或池底安裝），兩者初期投資基本相同。但
* 旋流曝氣器：使用壽命10年以上。
* 微孔曝氣器：通常僅3-5年。 期間膜片老化、破損、堵塞。
* 綜合投資： 加上設備折舊、更換費用、停產損失、檢修費用、安全風險、能耗差異后，旋流曝氣器的綜合投資遠低于微孔！
憑借不停產安裝、超長壽命、不易堵塞、能耗適中、兼具攪拌功能等優勢，旋流曝氣器在工業污水處理領域已成為主流選擇。隨著應用普及和標準件化，其價格還有望進一步下降。
三、旋流曝氣器選購核心考量因素
1. 使用壽命：

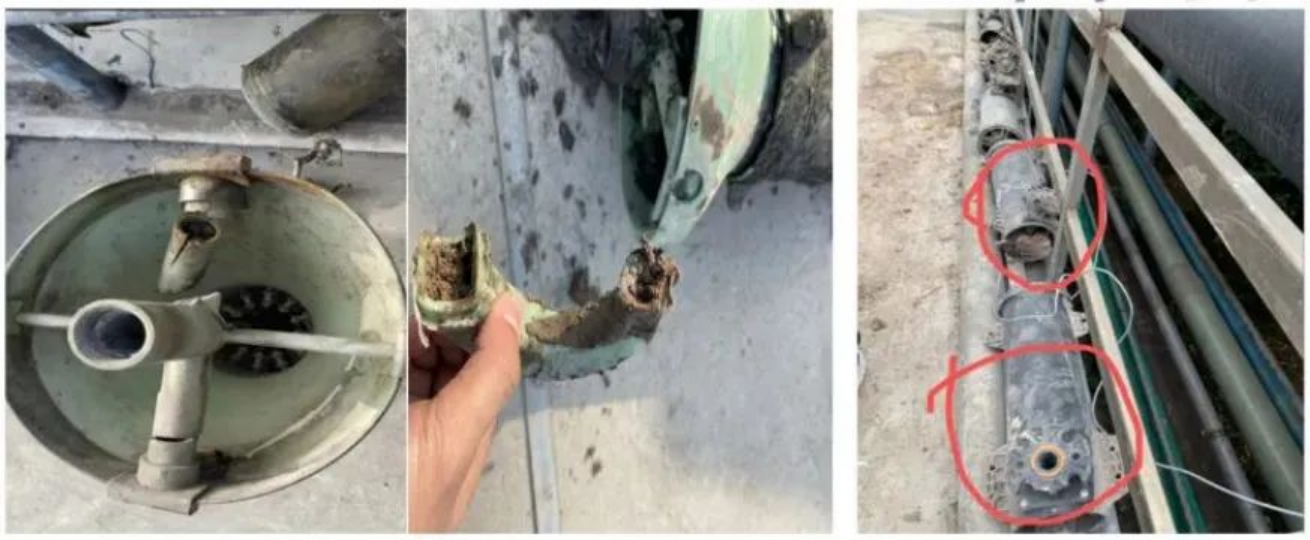

* 風險點： 法蘭、噴嘴與筒體，若是用膠水或螺絲拼接，長期浸水和高頻振動下易散架。* 建議招標時明確要求：法蘭、噴嘴與筒體一體注塑，且加強加固。
2. 抗堵塞能力：

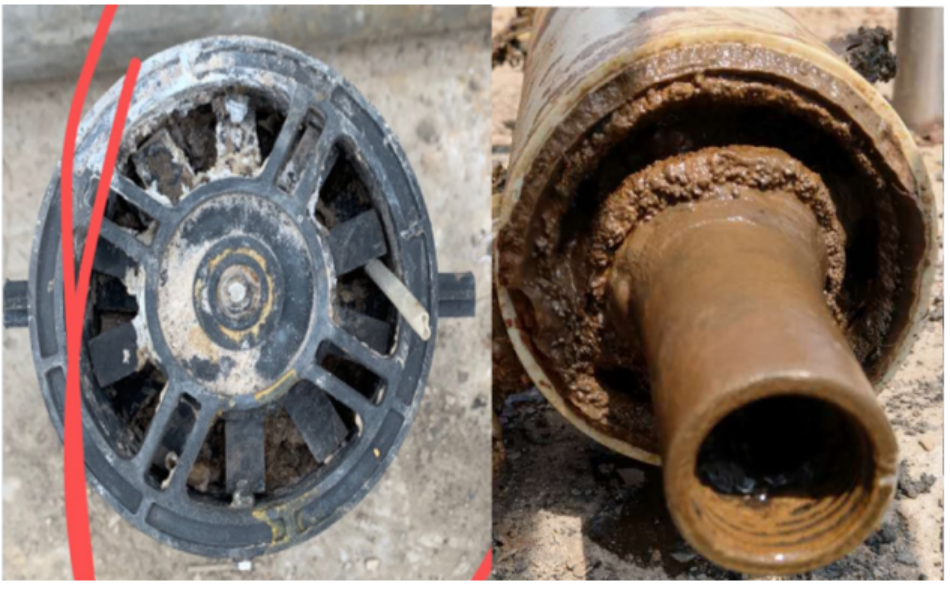

* 污泥濃度高、易結垢或含纖維的水質，應選擇筒體中心通透型產品，避免間隙過小導致堵塞。
3. 能耗差異和動力效率
* 一臺旋流曝氣器運行風量0.5m³/min，一小時耗電約0.7度，年電費約4292元。能耗相差20%，一臺電費一年就相差858元！
* 選型依據： 索要權威機構（建設部給水排水設備質檢中心）出具的理論動力效率檢測報告。
* 重要提示： 不同廠家檢測條件（水溫、風量）不同，報告數據不可直接橫向?qū)Ρ�！需結合項目實際單臺風量、水溫分析。
4. 安裝效率：

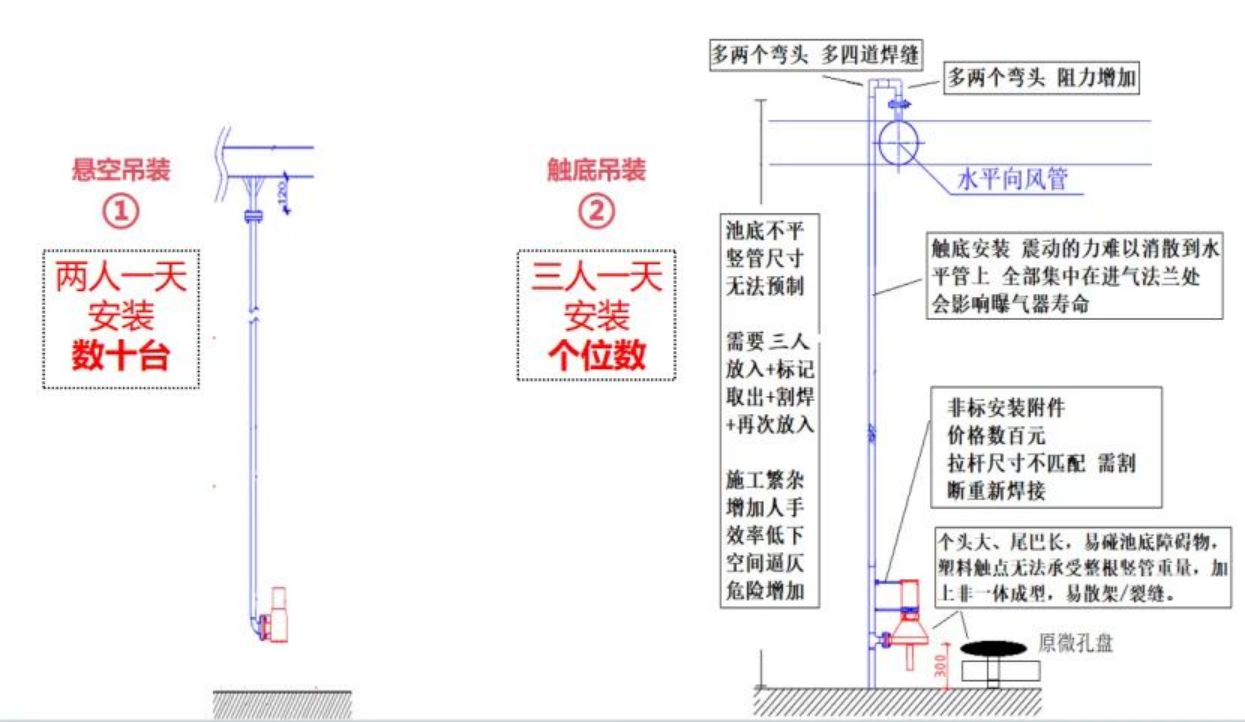

* 懸空吊裝： 兩人一天可裝數十臺。觸底吊裝： 三人一天僅裝六七臺。建議首選可懸空吊裝的產品。

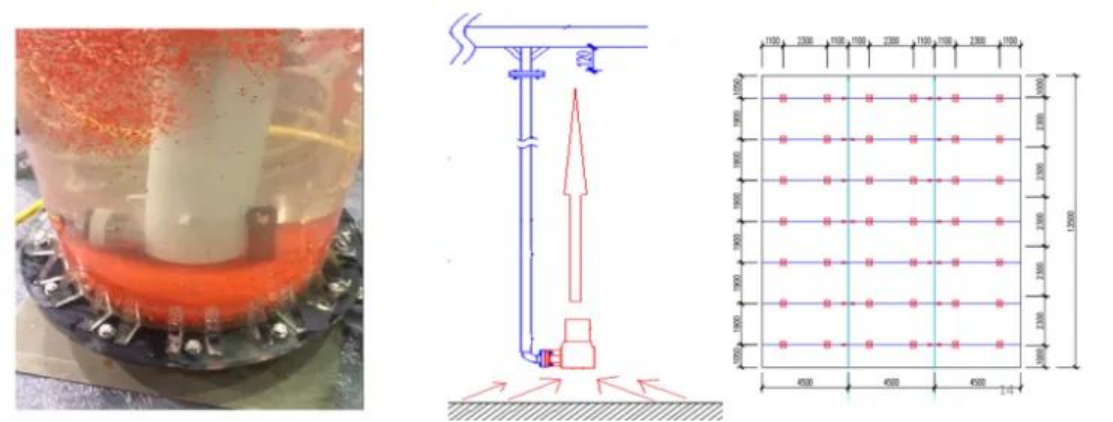

四、布置數量考量因素：
1. 輻射面積：
S = [ (H - L - h') × tan15° + r ]² × π
(H: 有效水深； L: 曝氣器長度； h': 筒底距池底高度； r: 頂部出口半徑)
* 核心因素： 水深H影響最大。水深6米時，輻射面積約7㎡。
2. 攪拌面積：
* 旋流曝氣器，僅能卷吸周圍大約50cm的污泥。建議點位間距1.5-2.4米，單臺面積≤4㎡，避免造成嚴重的污泥沉積。
3. 通氣量區間：
* 確保 (總風量 / 布置數量) = 單臺風量 落在區間內。
* 區間上限： 阻力升高到3000Pa時的風量。

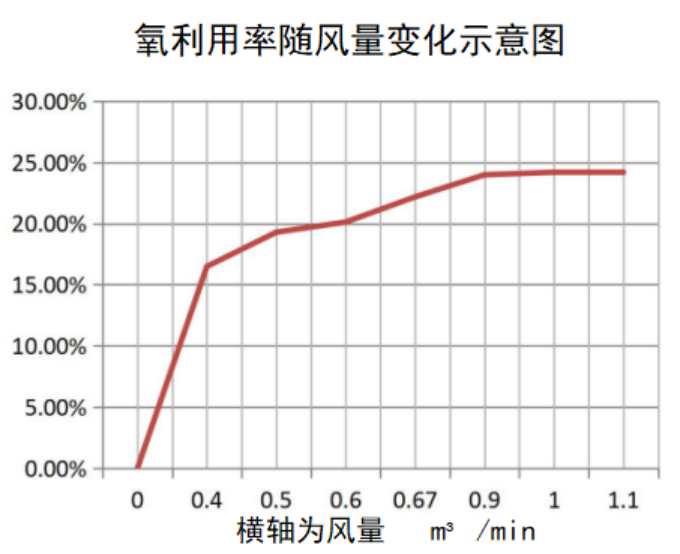

* 區間下限： 氧利用率降至17%時的風量，或動力效率降至4時的風量。
五、安裝施工要點：
1. 安全第一：旋流曝氣器，安裝極其簡單。但作業涉及溺水、觸電、高空、池底硫化氫逸出、有限空間等，建議由具備安裝資質的公司施工。違法發包面臨50萬-100萬罰款甚至刑事責任。
2. 首選懸空吊裝： 安裝效率高，避免觸底安裝的效率低下。
3. 優選“無需拉桿抱箍”的產品：避免與豎管間距不匹配，須割斷拉桿重焊。且避免后期腐蝕斷裂隱患。
4. 優選“帶法蘭”的產品： 檢修更換時只需擰螺栓。否則需要割+焊。
5. 配件細節： 優選帶螺栓孔的大橡膠墊片，防止偏移增加氣流阻力；螺栓務必加彈簧墊片防松。
6. 豎管規格： 為降低氣流阻力和晃動，豎管至少采用DN25。

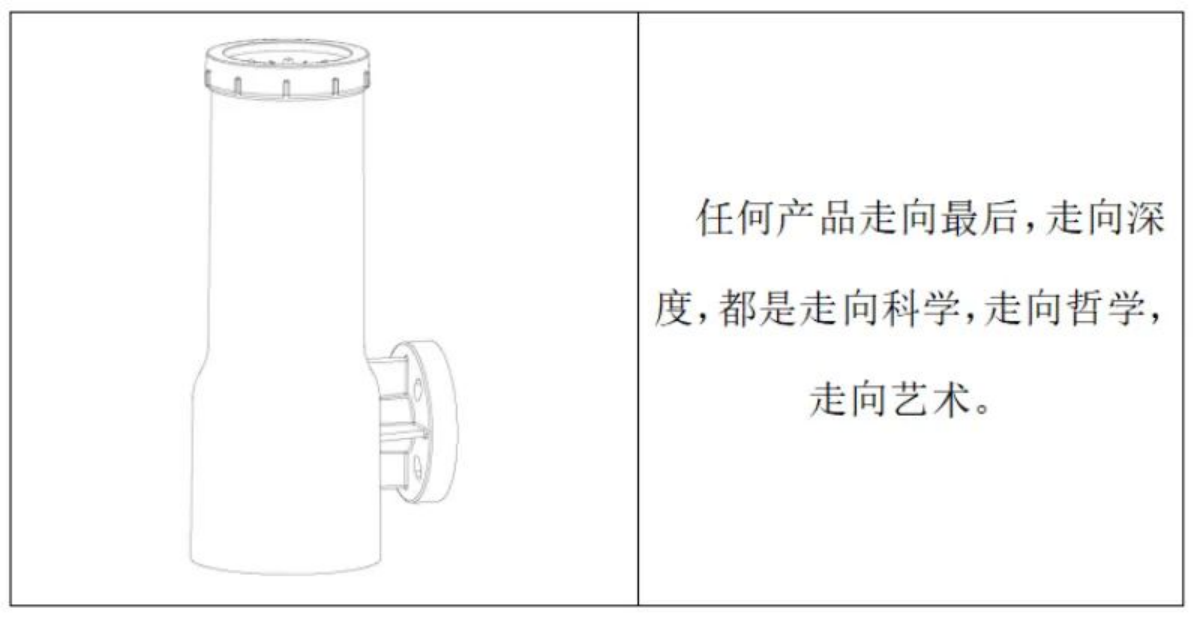

六、理想的旋流曝氣器產品畫像
1、法蘭2cm厚，和筒體一體注塑成型，且加強加固，100%不會散架。
2、筒體中心通透，不易堵塞。材質耐酸洗去垢（如PP或PE）。
3、材質耐磨，筒體壁厚>5毫米，氣流沖擊嚴重區域>7毫米。
4、可懸空吊裝。結構優化，無需拉桿抱箍，安裝快捷。帶法蘭，檢修拆裝方便。
5、阻力低，氧利用率高，動力效率高，能耗低。
6、大通氣量區間，可靈活應對水量水質變化。
七、結語：環境工程預算有限，頻繁檢修更換更是企業不可承受之重。曝氣器的選擇，應回歸本質：結實耐用、高效簡潔、質優價廉。
如果您之前的曝氣器，有：散架、堵塞、阻力高、溶氧低、能耗高等問題，
山東希爾——專業曝氣解決方案，為您的曝氣系統“排憂解難”！
（來源：希爾新材料（山東）有限公司）
