公布日：2024.01.16
申請日：2023.11.14
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I
摘要
本發明公開了一種生活污水凈化處理裝置及其凈化方法，屬于污水處理技術領域。本發明包括處理箱，處理箱的左側壁中部插設有進污管，處理箱的右側壁中部插設有排水管，排水管的里端部固設有貫通連接的凈化濾筒，凈化濾筒的外環面開設有若干凈化濾孔，且排水管通過往復機構與處理箱連接；凈化濾筒的左側設有過濾箱，過濾箱的外側壁與處理箱的內壁固接，處理箱內左側壁與過濾箱之間設有若干攪拌軸，每根攪拌軸的前后端部均與處理箱的內壁轉動連接，每根攪拌軸上均固設有若干攪拌槳。本發明絮凝沉淀操作相對簡單，維護工作較為容易，建設和運營成本相對較低，能夠提高污水凈化過濾的效率，使污水達到符合排放標準的水質。
權利要求書
1.一種生活污水凈化處理裝置，包括處理箱(1)，其特征在于：所述處理箱(1)的左側壁中部插設有貫穿固接的進污管(2)，所述處理箱(1)的右側壁中部插設有橫向貫穿且轉動連接的排水管(8)，所述排水管(8)的一側端部固設有貫通連接的凈化濾筒(9)，所述凈化濾筒(9)的外環面開設有若干均勻排列的凈化濾孔，且所述排水管(8)通過往復機構與處理箱(1)連接；所述凈化濾筒(9)的左側設有過濾箱(7)，所述過濾箱(7)的外側壁與處理箱(1)的內壁固接，所述處理箱(1)內左側壁與過濾箱(7)之間設有若干上下交錯分布的攪拌軸(4)，每根所述攪拌軸(4)的前后端部均與處理箱(1)的內壁轉動連接，每根所述攪拌軸(4)上均固設有若干交錯分布的攪拌槳(5)。
2.根據權利要求1所述的一種生活污水凈化處理裝置，其特征在于：所述凈化濾筒(9)的前后兩側設有一對對稱分布的刮板(10)，一對所述刮板(10)的相對側邊抵在凈化濾筒(9)的外表面上，且一對所述刮板(10)的右端部均與處理箱(1)內右側壁固接。
3.根據權利要求2所述的一種生活污水凈化處理裝置，其特征在于：所述往復機構包括齒輪環(11)、固定齒條(15)，所述處理箱(1)的右側壁固設有一對固定耳座(12)，一對所述固定耳座(12)的外端部均開設有矩形滑孔，一對所述固定耳座(12)之間設有矩形滑板(13)，所述矩形滑板(13)的前后兩端部分別滑動貫穿對應的矩形滑孔；所述排水管(8)的中部套設有同心固接的齒輪環(11)，所述齒輪環(11)的底部設有固定齒條(15)，所述固定齒條(15)的底面固設有開口朝下的U型板(14)，所述U型板(14)的開口兩端部與矩形滑板(13)的前后兩端部固接。
4.根據權利要求3所述的一種生活污水凈化處理裝置，其特征在于：一對所述固定耳座(12)之間設有第二電機(17)，所述第二電機(17)與處理箱(1)右側壁固接，所述第二電機(17)的上部與下部均設置有從動軸(19)，每根所述從動軸(19)的端部均與處理箱(1)右側壁轉動連接。
5.根據權利要求4所述的一種生活污水凈化處理裝置，其特征在于：所述第二電機(17)的電機軸端部套設有同心固接的驅動齒輪(18)，每根所述從動軸(19)的中部均套設有同心固接的從動齒輪(20)，所述驅動齒輪(18)分別與兩組從動齒輪(20)嚙合連接。
6.根據權利要求5所述的一種生活污水凈化處理裝置，其特征在于：所述從動軸(19)的外端部均套設有同心固接的缺口齒輪(21)，缺口齒輪(21)共兩組并分別設置在矩形滑板(13)的上下兩側，所述矩形滑板(13)的上下兩側面中部均固設有從動齒條(16)，一對所述缺口齒輪(21)交替與一對從動齒條(16)嚙合連接。
7.根據權利要求6所述的一種生活污水凈化處理裝置，其特征在于：所述過濾箱(7)內設有若干等距分布的過濾隔板，若干所述過濾隔板與過濾箱(7)的兩側壁之間填充有活性炭顆粒。

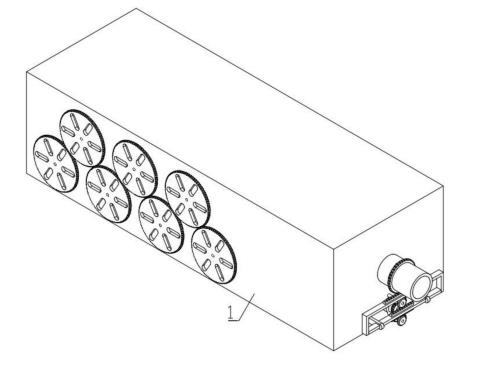

8.根據權利要求7所述的一種生活污水凈化處理裝置，其特征在于：所述攪拌軸(4)的前端部均轉動延伸至處理箱(1)的外側，且每根所述攪拌軸(4)的前端部均套設有同心固接的聯動齒輪(6)，聯動齒輪(6)位于處理箱(1)的外側呈上下交錯相鄰排布狀，相鄰的聯動齒輪(6)均嚙合連接。
9.根據權利要求8所述的一種生活污水凈化處理裝置，其特征在于：所述處理箱(1)的背面固設有第一電機(3)，所述第一電機(3)的電機軸轉動延伸至處理箱(1)內，且第一電機(3)的電機軸與對應的攪拌軸(4)同軸固接。
10.根據權利要求9所述的一種生活污水凈化處理裝置的凈化方法，其特征在于：其步驟為：步驟一：?jiǎn)?dòng)第一電機(3)，第一電機(3)的電機軸帶動對應的攪拌軸(4)、攪拌槳(5)、聯動齒輪(6)進行同步轉動，通過聯動齒輪(6)的嚙合作用，帶動其余的攪拌軸(4)、攪拌槳(5)進行轉動，使得位于上方的攪拌軸(4)、攪拌槳(5)進行反向轉動，位于下方的攪拌軸(4)、攪拌槳(5)進行正向轉動；步驟二：?jiǎn)?dòng)第二電機(17)，第二電機(17)的電機軸帶動驅動齒輪(18)進行同步轉動，驅動齒輪(18)嚙合帶動一對從動齒輪(20)、一對從動軸(19)及一對缺口齒輪(21)進行反向轉動；步驟三：一對缺口齒輪(21)交替與一對從動齒條(16)嚙合作用，帶動矩形滑板(13)、U型板(14)、固定齒條(15)沿著一對固定耳座(12)進行前后往復滑動；步驟四：固定齒條(15)往復滑動時，固定齒條(15)嚙合帶動齒輪環(11)、排水管(8)、凈化濾筒(9)進行往復正反向轉動；步驟五：生活污水經由進污管(2)進入處理箱(1)內，并向進污管(2)內加入適量的絮凝沉淀劑，生活污水與絮凝沉淀劑在若干攪拌槳(5)的共同作用下，進行均勻混合攪拌形成絮凝沉淀；而后污水流過過濾箱(7)并通過活性炭顆粒進行過濾凈化，凈化后的污水順著凈化濾孔進入凈化濾筒(9)內并經由排水管(8)排出，由于凈化濾筒(9)處于往復轉動，一對刮板(10)對凈化濾筒(9)進行刮壁作業。
發明內容
1.發明要解決的技術問題
針對現有技術存在的缺陷與不足，本發明提供了一種生活污水凈化處理裝置及其凈化方法，本發明通過將生活污水與絮凝沉淀劑在若干攪拌槳的共同作用下，進行均勻混合攪拌形成絮凝沉淀，操作相對簡單，維護工作較為容易，建設和運營成本相對較低；污水流過過濾箱并通過活性炭顆粒進行過濾凈化，凈化后的污水順著凈化濾孔進入凈化濾筒內并經由排水管排出，由于凈化濾筒處于往復轉動，提高污水凈化過濾的效率，使污水達到符合排放標準的水質。
2.技術方案
為達到上述目的，本發明提供的技術方案為：
本發明的一種生活污水凈化處理裝置，包括處理箱，所述處理箱的左側壁中部插設有貫穿固接的進污管，所述處理箱的右側壁中部插設有橫向貫穿且轉動連接的排水管，所述排水管的一側端部固設有貫通連接的凈化濾筒，所述凈化濾筒的外環面開設有若干均勻排列的凈化濾孔，且所述排水管通過往復機構與處理箱連接；
所述凈化濾筒的左側設有過濾箱，所述過濾箱的外側壁與處理箱的內壁固接，所述處理箱內左側壁與過濾箱之間設有若干上下交錯分布的攪拌軸，每根所述攪拌軸的前后端部均與處理箱的內壁轉動連接，每根所述攪拌軸上均固設有若干交錯分布的攪拌槳。
進一步地，所述凈化濾筒的前后兩側設有一對對稱分布的刮板，一對所述刮板的相對側邊抵在凈化濾筒的外表面上，且一對所述刮板的右端部均與處理箱內右側壁固接。
進一步地，所述往復機構包括齒輪環、固定齒條，所述處理箱的右側壁固設有一對固定耳座，一對所述固定耳座的外端部均開設有矩形滑孔，一對所述固定耳座之間設有矩形滑板，所述矩形滑板的前后兩端部分別滑動貫穿對應的矩形滑孔；
所述排水管的中部套設有同心固接的齒輪環，所述齒輪環的底部設有固定齒條，所述固定齒條的底面固設有開口朝下的U型板，所述U型板的開口兩端部與矩形滑板的前后兩端部固接。
進一步地，一對所述固定耳座之間設有第二電機，所述第二電機與處理箱右側壁固接，所述第二電機的上部與下部均設置有從動軸，每根所述從動軸的端部均與處理箱右側壁轉動連接。
進一步地，所述第二電機的電機軸端部套設有同心固接的驅動齒輪，每根所述從動軸的中部均套設有同心固接的從動齒輪，所述驅動齒輪分別與兩組從動齒輪嚙合連接。
進一步地，所述從動軸的外端部均套設有同心固接的缺口齒輪，缺口齒輪共兩組并分別設置在矩形滑板的上下兩側，所述矩形滑板的上下兩側面中部均固設有從動齒條，一對所述缺口齒輪交替與一對從動齒條嚙合連接。
進一步地，所述過濾箱內設有若干等距分布的過濾隔板，若干所述過濾隔板與過濾箱的兩側壁之間填充有活性炭顆粒。
進一步地，所述攪拌軸的前端部均轉動延伸至處理箱的外側，且每根所述攪拌軸的前端部均套設有同心固接的聯動齒輪，聯動齒輪位于處理箱的外側呈上下交錯相鄰排布狀，相鄰的聯動齒輪均嚙合連接。
進一步地，所述處理箱的背面固設有第一電機，所述第一電機的電機軸轉動延伸至處理箱內，且第一電機的電機軸與對應的攪拌軸同軸固接。
一種生活污水凈化處理裝置的凈化方法，其步驟為：
步驟一：?jiǎn)?dòng)第一電機，第一電機的電機軸帶動對應的攪拌軸、攪拌槳、聯動齒輪進行同步轉動，通過聯動齒輪的嚙合作用，帶動其余的攪拌軸、攪拌槳進行轉動，使得位于上方的攪拌軸、攪拌槳進行反向轉動，位于下方的攪拌軸、攪拌槳進行正向轉動；
步驟二：?jiǎn)?dòng)第二電機，第二電機的電機軸帶動驅動齒輪進行同步轉動，驅動齒輪嚙合帶動一對從動齒輪、一對從動軸及一對缺口齒輪進行反向轉動；
步驟三：一對缺口齒輪交替與一對從動齒條嚙合作用，帶動矩形滑板、U型板、固定齒條沿著一對固定耳座進行前后往復滑動；
步驟四：固定齒條往復滑動時，固定齒條嚙合帶動齒輪環、排水管、凈化濾筒進行往復正反向轉動；
步驟五：生活污水經由進污管進入處理箱內，并向進污管內加入適量的絮凝沉淀劑，生活污水與絮凝沉淀劑在若干攪拌槳的共同作用下，進行均勻混合攪拌形成絮凝沉淀；
而后污水流過過濾箱并通過活性炭顆粒進行過濾凈化，凈化后的污水順著凈化濾孔進入凈化濾筒內并經由排水管排出，由于凈化濾筒處于往復轉動，一對刮板對凈化濾筒進行刮壁作業。
3.有益效果
采用本發明提供的技術方案，與現有技術相比，具有如下有益效果：
1、本申請中，生活污水與絮凝沉淀劑在若干攪拌槳的共同作用下，進行均勻混合攪拌形成絮凝沉淀，操作相對簡單，維護工作較為容易，建設和運營成本相對較低；
2、本申請中，污水流過過濾箱并通過活性炭顆粒進行過濾凈化，凈化后的污水順著凈化濾孔進入凈化濾筒內并經由排水管排出，由于凈化濾筒處于往復轉動，提高污水凈化過濾的效率，使污水達到符合排放標準的水質。
（發明人：許坤）
