公布日：2024.01.16

申請日：2023.12.12

分類號：C02F1/00(2023.01)I;C02F1/44(2023.01)I;B01D36/02(2006.01)I;B01D24/16(2006.01)I;B01D24/46(2006.01)I

摘要

本發明公開了一種污水處理用多級過濾裝置，涉及到多級過濾裝置領域，包括水泵、第一處理罐和第二處理罐，所述水泵具有第一管道和第二管道，所述第一處理罐具有第一進水管和第一出水管，所述第二處理罐具有第二進水管和第二出水管，所述第一管道與外部的污水源連接，所述第二管道與第一進水管之間連接，所述第一處理罐的內部設置有一級過濾機構，所述第二處理罐的內部設置有二級過濾機構。本發明中一級過濾機構通過反向過濾結合加壓維護的方式提高過濾層的使用壽命，保證過濾效果的同時降低了使用成本；二級過濾機構能夠?yàn)V除含在污水中的微顆粒雜質。

權利要求書

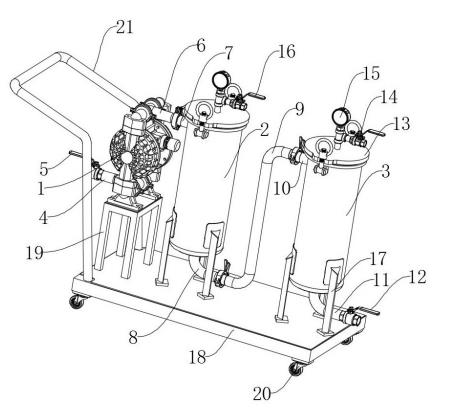

1.一種污水處理用多級過濾裝置，包括水泵（1）、第一處理罐（2）和第二處理罐（3），其特征在于：所述水泵（1）具有第一管道（4）和第二管道（6），所述第一處理罐（2）具有第一進水管（7）和第一出水管（8），所述第二處理罐（3）具有第二進水管（10）和第二出水管（11），所述第一管道（4）與外部的污水源連接，所述第二管道（6）與第一進水管（7）之間連接，所述第一出水管（8）與第二進水管（10）之間連接，所述第一進水管（7）、第二進水管（10）分別位于第一處理罐（2）和第二處理罐（3）的上端，所述第一出水管（8）、第二出水管（11）分別位于第一處理罐（2）和第二處理罐（3）的下端，所述第一處理罐（2）的內部設置有一級過濾機構，所述第二處理罐（3）的內部設置有二級過濾機構；所述一級過濾機構包括第一濾網（23）、過濾層（24）、第二濾網（25）和隔板（28），所述第一濾網（23）、過濾層（24）、第二濾網（25）和隔板（28）從上到下依次設置于第一處理罐（2）的內部，第一濾網（23）和第二濾網（25）分別活動貼合在過濾層（24）的上下表面，所述第一濾網（23）將第一處理罐（2）的上端內部隔成緩存腔（30），所述第二濾網（25）與隔板（28）之間形成存儲腔（27），所述隔板（28）將第一處理罐（2）的下端內部隔成排出腔（29），所述第一進水管（7）連通于第一處理罐（2）內部的位置連通設置有第一內管道（26），所述第一內管道（26）同時穿過第一濾網（23）、過濾層（24）、第二濾網（25）并伸入到存儲腔（27）的內部，所述第一濾網（23）上設置有第二內管道（31），所述第二內管道（31）同時穿過過濾層（24）、第二濾網（25）、隔板（28）并伸入到排出腔（29）的內部，所述第二內管道（31）的上端與緩存腔（30）連通；所述二級過濾機構包括過濾盒（33），所述過濾盒（33）設置有多個，多個過濾盒（33）均固定連接在第二處理罐（3）的一側內壁上，過濾盒（33）與第二處理罐（3）的另一側內壁之間形成氣體流通間隙（34），所述第二進水管（10）連通于第二處理罐（3）內部的位置連通設置有第三內管道（37），所述第三內管道（37）和過濾盒（33）從上到下設置；所述過濾盒（33）呈矩形盒體結構，過濾盒（33）的底面設置有通孔（36），所述通孔（36）設置有多個，多個通孔（36）呈等距離設置，且通孔（36）貫穿過濾盒（33）的下表面，所述過濾盒（33）的底部上表面貼合設置有過濾膜結構（35），在壓力的作用下，過濾膜結構（35）表面的微孔被擴撐打開，使得水通過，而微顆粒雜質的粒徑大于微孔直徑則被濾除在過濾盒（33）中；所述第一處理罐（2）和第二處理罐（3）的上端均可開合的設置有蓋體（13），所述蓋體（13）上設置有加壓管道（14），所述加壓管道（14）與對應的第一處理罐（2）或第二處理罐（3）內部連通；所述水泵（1）、第一處理罐（2）、第二處理罐（3）集成安裝在移動車板（18）上，所述移動車板（18）的底部設置有移動輪（20），所述移動車板（18）的上端一側設置有推手（21），所述水泵（1）的底部設置有支撐在移動車板（18）上表面的水泵支撐架（19），所述第一處理罐（2）和第二處理罐（3）的底部均固定連接有罐體支撐腳（17），所述罐體支撐腳（17）支撐固定在移動車板（18）的上表面。

2.根據權利要求1所述的一種污水處理用多級過濾裝置，其特征在于：所述第一處理罐（2）和第二處理罐（3）的內壁上分別安裝有第一壓力傳感器（22）和第二壓力傳感器（32），所述第一壓力傳感器（22）位于緩存腔（30）中，所述加壓管道（14）上還設置有壓力表（15）。

3.根據權利要求1所述的一種污水處理用多級過濾裝置，其特征在于：所述第一出水管（8）與第二進水管（10）之間通過連接管（9）連接，所述連接管（9）與第二進水管（10）、第一出水管（8）之間連接的位置均連接有卡箍，所述第二管道（6）與第一進水管（7）之間連接的位置也設置有卡箍。

4.根據權利要求1所述的一種污水處理用多級過濾裝置，其特征在于：所述第二出水管（11）上設置有第二閥門（12），所述第一管道（4）上設置有第一閥門（5）。

5.根據權利要求1所述的一種污水處理用多級過濾裝置，其特征在于：所述加壓管道（14）與氣泵連通，氣泵連接有干凈的氣體源。

6.根據權利要求1所述的一種污水處理用多級過濾裝置，其特征在于：所述第一濾網（23）、過濾層（24）、第二濾網（25）和隔板（28）可拆卸式的設置在第一處理罐（2）中。

發明內容

本發明的目的在于提供一種污水處理用多級過濾裝置，以解決現有技術中污水處理設備中過濾污水時通常是使得污水依次的經過多級的濾芯進行過濾，實現多級過濾的目的，但是濾芯特別容易被大量的污泥等雜物堵塞，使用壽命較短，需要定期更換或者清理，污水處理的成本較高的問題。

為實現上述目的，本發明提供如下技術方案：一種污水處理用多級過濾裝置，包括水泵、第一處理罐和第二處理罐，所述水泵具有第一管道和第二管道，所述第一處理罐具有第一進水管和第一出水管，所述第二處理罐具有第二進水管和第二出水管，所述第一管道與外部的污水源連接，所述第二管道與第一進水管之間連接，所述第一出水管與第二進水管之間連接，所述第一進水管、第二進水管分別位于第一處理罐和第二處理罐的上端，所述第一出水管、第二出水管分別位于第一處理罐和第二處理罐的下端，所述第一處理罐的內部設置有一級過濾機構，所述第二處理罐的內部設置有二級過濾機構；

所述一級過濾機構包括第一濾網、過濾層、第二濾網和隔板，所述第一濾網、過濾層、第二濾網和隔板從上到下依次設置于第一處理罐的內部，第一濾網和第二濾網分別活動貼合在過濾層的上下表面，所述第一濾網將第一處理罐的上端內部隔成緩存腔，所述第二濾網與隔板之間形成存儲腔，所述隔板將第一處理罐的下端內部隔成排出腔，所述第一進水管連通于第一處理罐內部的位置連通設置有第一內管道，所述第一內管道同時穿過第一濾網、過濾層、第二濾網并伸入到存儲腔的內部，所述第一濾網上設置有第二內管道，所述第二內管道同時穿過過濾層、第二濾網、隔板并伸入到排出腔的內部，所述第二內管道的上端與緩存腔連通。

優選的，所述二級過濾機構包括過濾盒，所述過濾盒設置有多個，多個過濾盒均固定連接在第二處理罐的一側內壁上，過濾盒與第二處理罐的另一側內壁之間形成氣體流通間隙，所述第二進水管連通于第二處理罐內部的位置連通設置有第三內管道，所述第三內管道和過濾盒從上到下設置。

優選的，所述過濾盒呈矩形盒體結構，過濾盒的底面設置有通孔，所述通孔設置有多個，多個通孔呈等距離設置，且通孔貫穿過濾盒的下表面，所述過濾盒的底部上表面貼合設置有過濾膜結構。

優選的，所述第一處理罐和第二處理罐的上端均可開合的設置有蓋體，所述蓋體上設置有加壓管道，所述加壓管道與對應的第一處理罐或第二處理罐內部連通，所述加壓管道上設置有壓力表。

優選的，所述第一處理罐和第二處理罐的內壁上分別安裝有第一壓力傳感器和第二壓力傳感器，所述第一壓力傳感器位于緩存腔中，所述加壓管道上還設置有壓力表。

優選的，所述第一出水管與第二進水管之間通過連接管連接，所述連接管與第二進水管、第一出水管之間連接的位置均連接有卡箍，所述第二管道與第一進水管之間連接的位置也設置有卡箍。

優選的，所述第二出水管上設置有第二閥門，所述第一管道上設置有第一閥門。

優選的，所述水泵、第一處理罐、第二處理罐集成安裝在移動車板上，所述移動車板的底部設置有移動輪，所述移動車板的上端一側設置有推手，所述水泵的底部設置有支撐在移動車板上表面的水泵支撐架，所述第一處理罐和第二處理罐的底部均固定連接有罐體支撐腳，所述罐體支撐腳支撐固定在移動車板的上表面。

優選的，所述加壓管道與氣泵連通，氣泵連接有干凈的氣體源。

優選的，所述第一濾網、過濾層、第二濾網和隔板可拆卸式的設置在第一處理罐中。

本發明的技術效果和優點：

1、本發明中一級過濾機構通過反向過濾結合加壓維護的方式提高過濾層的使用壽命，保證過濾效果的同時降低了使用成本；

2、二級過濾機構能夠?yàn)V除含在污水中的微顆粒雜質；

3、移動車板可移動，方便移動到污水源位置對污水進行處理，從而無需將污水輸送到指定位置進行處理，節省污水處理的成本，且通過反向過濾結合加壓維護的方式提高了過濾層的處理效率，也相應的可利用小型裝置處理較大量的污水，在處理量相同的情況下減少了裝置體積；

4、加壓管道與氣泵連通，氣泵連接有干凈的氣體源，干凈的氣體源可使用空氣，干凈的空氣存儲在氣罐中保存即可，避免不干凈的氣體對污水造成二次的污染，如：微生物繁殖等問題。

（發明人：葉壇瑞;陳美靈;姚進;葉俊玉）
