公布日：2024.01.12

申請日：2023.09.25

分類號：C02F1/52(2023.01)I;C02F103/20(2006.01)N

摘要

本發明屬于畜禽養殖污水處理技術領域，尤其涉及一種畜禽養殖環境污水處理系統，以解決分離處理效率不高的技術問題，包括渦輪泵，包括沉淀組件和沉淀物排出組件，所述渦輪泵與沉淀組件相連接，沉淀組件與沉淀物排出組件相連接，通過分層光敏傳感器檢測到畜禽養殖環境污水產生分層時啟動執行氣缸，進而通過執行氣缸帶動著連接端運動，進而通過連接端驅動著轉桿一和轉桿二同時運動，進而帶動著閘板向連接邊框內側轉動，進而使得沉淀物通過出液口排出；當通過分層光敏傳感器檢測不到沉淀物時，啟動渦輪泵，使得污水的上清液通過中端轉動套管和上清液連管排出，進而提高分離處理效率。

權利要求書

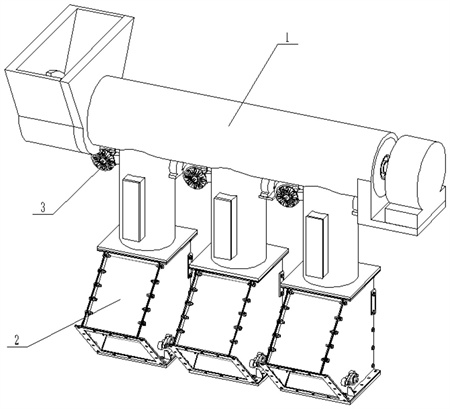

1.一種畜禽養殖環境污水處理系統，包括渦輪泵(3)，其特征在于，包括沉淀組件(1)和沉淀物排出組件(2)，所述渦輪泵(3)與沉淀組件(1)組件相連接，沉淀組件(1)與沉淀物排出組件(2)相連接。

2.根據權利要求1所述的一種畜禽養殖環境污水處理系統，其特征在于，所述沉淀組件(1)包括集料箱體(1-1)、連通管(1-2)、執行電機一(1-3)、電機安裝架一(1-4)、沉淀套管(1-5)、連接板(1-7)、安裝架(1-8)、執行電機二(1-9)、電機安裝架二(1-10)、螺旋輸送葉(1-11)、中端轉桿(1-12)、上清液連管(1-13)、錐齒一(1-14)、錐齒二(1-15)、中端轉動套管(1-16)、攪拌葉(1-17)、內端安裝架(1-18)，所述集料箱體(1-1)上固定安裝有連通管(1-2)，連通管(1-2)上安裝有電機安裝架一(1-4)，電機安裝架一(1-4)上安裝有執行電機一(1-3)，執行電機一(1-3)的輸出軸安裝在中端轉桿(1-12)上，中端轉桿(1-12)一端轉動安裝在連通管(1-2)上，中端轉桿(1-12)的另一端轉動安裝在集料箱體(1-1)上，連通管(1-2)上固定安裝有沉淀套管(1-5)，沉淀套管(1-5)上安裝有電機安裝架二(1-10)，電機安裝架二(1-10)上安裝有執行電機二(1-9)，執行電機二(1-9)的輸出軸上安裝有錐齒二(1-15)，錐齒二(1-15)與錐齒一(1-14)嚙合傳動，錐齒一(1-14)固定安裝在中端轉動套管(1-16)上，中端轉動套管(1-16)上固定安裝有攪拌葉(1-17)，并且攪拌葉(1-17)設置有多個，中端轉動套管(1-16)轉動安裝在內端安裝架(1-18)上，內端安裝架(1-18)固定安裝在沉淀套管(1-5)上，沉淀套管(1-5)上固定安裝有安裝架(1-8)和上清液連管(1-13)，上清液連管(1-13)與中端轉動套管(1-16)轉動配合并連通，連接板(1-7)固定安裝在沉淀套管(1-5)上，安裝架(1-8)固定安裝在沉淀套管(1-5)上。

3.根據權利要求2所述的一種畜禽養殖環境污水處理系統，其特征在于，多個所述的攪拌葉(1-17)沿著中端轉動套管(1-16)的中軸線周向陣列設置。

4.根據權利要求2所述的一種畜禽養殖環境污水處理系統，其特征在于，所述沉淀套管(1-5)上安裝有分層光敏傳感器(1-6)。

5.根據權利要求2所述的一種畜禽養殖環境污水處理系統，其特征在于，所述沉淀物排出組件(2)包括連接邊框(2-1)、執行氣缸(2-3)、安裝座(2-4)、連接端(2-5)、轉桿一(2-6)、轉桿二(2-7)、閘板(2-8)，所述連接邊框(2-1)固定安裝在所述連接板(1-7)上，連接邊框(2-1)上安裝有安裝座(2-4)，安裝座(2-4)上鉸接安裝有執行氣缸(2-3)，執行氣缸(2-3)的輸出軸上安裝有連接端(2-5)，連接端(2-5)鉸接安裝在轉桿一(2-6)的一端，轉桿一(2-6)的另一端固定安裝在轉桿二(2-7)上，轉桿二(2-7)轉動安裝在連接邊框(2-1)上，轉桿二(2-7)上固定安裝有閘板(2-8)。

6.根據權利要求5所述的一種畜禽養殖環境污水處理系統，其特征在于，所述連接邊框(2-1)上設置有出液口(2-2)。

發明內容

本發明目的在于提供一種畜禽養殖環境污水處理系統，以解決分離處理效率不高的技術問題。

為實現上述目的，本發明的一種畜禽養殖環境污水處理系統的具體技術方案如下：

一種畜禽養殖環境污水處理系統，包括渦輪泵，包括沉淀組件和沉淀物排出組件，所述渦輪泵與沉淀組件相連接，沉淀組件與沉淀物排出組件相連接。

進一步，所述沉淀組件包括集料箱體、連通管、執行電機一、電機安裝架一、沉淀套管、連接板、安裝架、執行電機二、電機安裝架二、螺旋輸送葉、中端轉桿、上清液連管、錐齒一、錐齒二、中端轉動套管、攪拌葉、內端安裝架，所述集料箱體上固定安裝有連通管，連通管上安裝有電機安裝架一，電機安裝架一上安裝有執行電機一，執行電機一的輸出軸安裝在中端轉桿上，中端轉桿一端轉動安裝在連通管上，中端轉桿的另一端轉動安裝在集料箱體上，連通管上固定安裝有沉淀套管，沉淀套管上安裝有電機安裝架二，電機安裝架二上安裝有執行電機二，執行電機二的輸出軸上安裝有錐齒二，錐齒二與錐齒一嚙合傳動，錐齒一固定安裝在中端轉動套管上，中端轉動套管上固定安裝有攪拌葉，并且攪拌葉設置有多個，中端轉動套管轉動安裝在內端安裝架上，內端安裝架固定安裝在沉淀套管上，沉淀套管上固定安裝有安裝架和上清液連管，上清液連管與中端轉動套管轉動配合并連通，連接板固定安裝在沉淀套管上，安裝架固定安裝在沉淀套管上。

進一步，多個所述的攪拌葉沿著中端轉動套管的中軸線周向陣列設置。

進一步，所述沉淀套管上安裝有分層光敏傳感器。

進一步，所述沉淀物排出組件包括連接邊框、執行氣缸、安裝座、連接端、轉桿一、轉桿二、閘板，所述連接邊框固定安裝在所述連接板上，連接邊框上安裝有安裝座，安裝座上鉸接安裝有執行氣缸，執行氣缸的輸出軸上安裝有連接端，連接端鉸接安裝在轉桿一的一端，轉桿一的另一端固定安裝在轉桿二上，轉桿二轉動安裝在連接邊框上，轉桿二上固定安裝有閘板。

進一步，所述連接邊框上設置有出液口。

進一步，所述渦輪泵上設置有進液口和排液口，渦輪泵固定安裝在所述安裝架上，進液口與上清液連管連通。

本發明的優點在于：

1.將畜禽養殖環境中產生的污水收集到集料箱體中，同時加入絮凝劑和消毒劑，同時啟動執行電機一，進而通過執行電機一帶動著中端轉桿轉動，進而通過中端轉桿帶動著螺旋輸送葉轉動，通過螺旋輸送葉實現對畜禽養殖環境中產生的污水的螺旋送進，使得畜禽養殖環境中產生的污水流到沉淀套管中，同時啟動執行電機二，進而通過執行電機二帶動著錐齒二轉動，進而通過錐齒二帶動著錐齒一轉動，進而通過錐齒一帶動著中端轉動套管轉動，進而通過中端轉動套管帶動著攪拌葉運動，進而通過加速畜禽養殖環境中產生的污水與絮凝劑的混合，加速污水的沉淀進而產生分層；

2.同時分層光敏傳感器通過檢測透光度的形式進行沉淀物分成檢測，進而通過控制渦輪泵和沉淀物排出組件實現上清液和沉淀物的分離和排出，完成對畜禽養殖環境污水的處理；

3.通過分層光敏傳感器檢測到畜禽養殖環境污水產生分層時啟動執行氣缸，進而通過執行氣缸帶動著連接端運動，進而通過連接端驅動著轉桿一和轉桿二同時運動，進而帶動著閘板向連接邊框內側轉動，進而使得沉淀物通過出液口排出；當通過分層光敏傳感器檢測不到沉淀物時，啟動渦輪泵，使得污水的上清液通過中端轉動套管和上清液連管排出，進而提高分離處理效率。

（發明人：閔繼香;苑洪霞;董毓敏;房慶明;周建軍）
