公布日：2024.12.13
申請日：2024.09.27
分類號：B01D25/21(2006.01)I;B01D25/30(2006.01)I;C02F11/122(2019.01)I
摘要

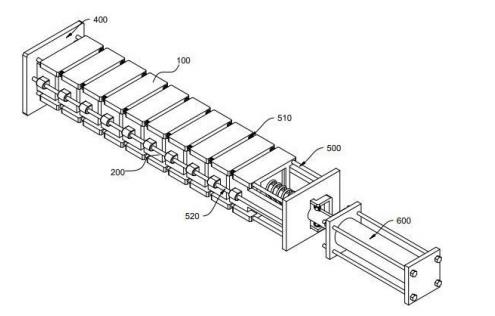

本發明公開了一種沉淀池污泥處理裝置及處理方法，涉及污泥處理技術領域。該沉淀池污泥處理裝置，包括板框模具、施壓部件以及壓板；其中，所述板框模具包括：框體，所述框體內具有隔板，所述隔板將框體內分隔成凹腔與安裝腔兩部分；凸模，所述凸模至少設有上下兩組，且兩組凸模位于安裝腔遠離凹腔的一側，且兩組凸模將安裝腔封閉，兩組板框模具并排時，其中一個板框模具的凸模與另一組板框模具的凹腔形成污泥腔；該沉淀池污泥處理裝置及處理方法，通過設置多個凸模，使上方的凸模首先擠壓上方的污泥，再使下方的凸模擠壓下方的污泥，避免脫水時下部受力位置的水向上蔓延，并且可避免上層的水還需要向下回流的情況，降低泥餅的含水量。
權利要求書
1.一種沉淀池污泥處理裝置，其特征在于，包括板框模具（100）、施壓部件（200）以及壓板（300）；其中，所述板框模具（100）包括：框體（110），所述框體（110）內具有隔板（150），所述隔板（150）將框體（110）內分隔成凹腔（130）與安裝腔兩部分；凸模（120），所述凸模（120）至少設有上下兩組，且兩組凸模（120）位于安裝腔遠離凹腔（130）的一側，且兩組凸模（120）將安裝腔封閉，兩組板框模具（100）并排時，其中一個板框模具（100）的凸模（120）與另一組板框模具（100）的凹腔（130）形成污泥腔；其中，所述施壓部件（200）包括主施力板（220），所述主施力板（220）位于安裝腔內靠近凹腔（130）的一側，且主施力板（220）能夠沿凹腔（130）與安裝腔的中心連線方向移動；所述壓板（300）位于主施力板（220）和凸模（120）之間，且壓板（300）的個數與凸模（120）的個數相同，不同的壓板（300）與相對的凸模（120）之間的距離從上至下逐漸增加，所述主施力板（220）與壓板（300）之間固設有彈簧（250），以使所述主施力板（220）從上向下逐個推動壓板（300），使壓板（300）從上至下逐個擠壓凸模（120），形成凸模（120）從上向下擠壓污泥腔內污泥的狀態；所述凸模（120）靠近壓板（300）的一側固設有拖桿（270），且拖桿（270）穿過壓板（300）后固設有拖板（271），以使主施力板（220）向著靠近凹腔（130）的一側移動時壓板（300）能夠拖動相對的凸模（120）回位；所述主施力板（220）靠近彈簧（250）的一側固設有凸部（240），所述凸部（240）的厚度從上向下逐漸減小；所述彈簧（250）內套設有第一導向桿（260），所述第一導向桿（260）的一端固設在壓板（300）上，且第一導向桿（260）的另一端穿過凸部（240）與主施力板（220）；還包括：板框?qū)驐U（500），所述板框?qū)驐U（500）設于板框模具（100）兩側，多個板框模具（100）串設在板框?qū)驐U（500）上；回位彈簧（510），所述回位彈簧（510）套設于板框?qū)驐U（500）上，且回位彈簧（510）位于兩個板框模具（100）之間；壓力框?qū)驐U（520），所述主施力板（220）的兩側均設有緣部（210），且緣部（210）位于板框模具（100）外部，多個所述緣部（210）串設于壓力框?qū)驐U（520）上；液壓缸（600），液壓缸（600）位于多個板框模具（100）排布成形后的一端，所述液壓缸（600）用于驅動各個板框模具（100）閉合以及用于驅動各緣部（210）移動；多個板框模具（100）排布成形后其兩端均設有固定板（400），遠離液壓缸（600）的一個板框模具（100）固定在相對的固定板（400）上。
2.根據權利要求1所述的一種沉淀池污泥處理裝置，其特征在于：所述框體（110）的兩側側壁上均設有導向槽（140），所述緣部（210）與主施力板（220）的銜接區域設有與導向槽（140）適配的滑動部（230），以使緣部（210）與主施力板（220）能夠于框體（110）上滑動。
3.根據權利要求2所述的一種沉淀池污泥處理裝置，其特征在于：所述液壓缸（600）的活塞桿一端固設有第一壓桿（610），所述第一壓桿（610）遠離液壓缸（600）的一端內插設有第二壓桿（611），所述第二壓桿（611）的另一端與靠近液壓缸（600）的一個框體（110）固接；所述第一壓桿（610）與靠近液壓缸（600）的一個框體（110）之間設有附加框（630），所述第二壓桿（611）位于靠近液壓缸（600）的一個框體（110）與第一壓桿（610）之間的位置套設有補償彈簧（620）。
4.根據權利要求3所述的一種沉淀池污泥處理裝置，其特征在于：還包括鎖合部件（700），所述鎖合部件（700）用于在第二壓桿（611）推動各個板框模具（100）閉合時將第二壓桿（611）和第一壓桿（610）鎖合；所述第一壓桿（610）上下側沿徑向插入有鎖銷（710），所述第二壓桿（611）上開設有與鎖銷（710）適配的凹槽，所述鎖銷（710）遠離第一壓桿（610）的一端與第一壓桿（610）之間安裝有復位彈簧（730），所述第一壓桿（610）上下側均有壓軌（740），所述壓軌（740）相對第一壓桿（610）和第二壓桿（611）為靜止?fàn)顟B(tài)，以使第一壓桿（610）帶動鎖銷（710）經過壓軌（740）時壓軌（740）能夠?qū)㈡i銷（710）壓入凹槽內，各個板框模具（100）閉合時鎖銷（710）脫離壓軌（740）。
5.根據權利要求4所述的一種沉淀池污泥處理裝置，其特征在于：還包括進料管（800），所述進料管（800）沿板框模具（100）的排布方向串聯板框模具（100），所述進料管（800）位于凹腔（130）內的區域開設有進料孔。
6.一種沉淀池污泥處理方法，應用于權利要求5所述的一種沉淀池污泥處理裝置，其特征在于，包括以下步驟：S1、驅動液壓缸（600）伸長，使第二壓桿（611）推動靠近液壓缸（600）的一個板框模具（100），形成各個板框模具（100）閉合的狀態，形成污泥腔，再控制液壓缸（600）停止工作；S2、通過進料管（800）向污泥腔內注入待脫水的污泥；S3、驅動液壓缸（600）伸長，使第一壓桿（610）通過（900）推動靠近液壓缸（600）的一個緣部（210），通過緣部（210）、主施力板（220）、彈簧（250）和壓板（300）從上向下逐個推動壓板（300），使壓板（300）逐個推動凸模（120），形成凸模（120）從上向下逐步擠壓污泥的狀態，擠壓出的水從下方的排水孔排出；S4、控制液壓缸（600）縮短，使各個凸模（120）脫離泥餅，并使各個板框模具（100）相互脫離，使泥餅自動向下脫落。
7.根據權利要求6所述的一種沉淀池污泥處理方法，其特征在于，在S1中，所述壓軌（740）始終處于擠壓鎖銷（710）的狀態。
發明內容
針對現有技術的不足，本發明提供了一種沉淀池污泥處理裝置及處理方法，解決了現有技術中干泥的含水率增高的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種沉淀池污泥處理裝置，包括板框模具、施壓部件以及壓板；其中，所述板框模具包括：框體，所述框體內具有隔板，所述隔板將框體內分隔成凹腔與安裝腔兩部分；凸模，所述凸模至少設有上下兩組，且兩組凸模位于安裝腔遠離凹腔的一側，且兩組凸模將安裝腔封閉，兩組板框模具并排時，其中一個板框模具的凸模與另一組板框模具的凹腔形成污泥腔；其中，所述施壓部件包括主施力板，所述主施力板位于安裝腔內靠近凹腔的一側，且主施力板能夠沿凹腔與安裝腔的中心連線方向移動；所述壓板位于主施力板和凸模之間，且壓板的個數與凸模的個數相同，不同的壓板與相對的凸模之間的距離從上至下逐漸增加，所述主施力板與壓板之間固設有彈簧，以使所述主施力板從上向下逐個推動壓板，使壓板從上至下逐個擠壓凸模，形成凸模從上向下擠壓污泥腔內污泥的狀態。
進一步地，所述凸�？拷鼔喊宓囊粋�(cè)固設有拖桿，且拖桿穿過壓板后固設有拖板，以使主施力板向著靠近凹腔的一側移動時壓板能夠拖動相對的凸�；匚�。
進一步地，所述主施力板靠近彈簧的一側固設有凸部，所述凸部的厚度從上向下逐漸減��；所述彈簧內套設有第一導向桿，所述第一導向桿的一端固設在壓板上，且第一導向桿的另一端穿過凸部與主施力板。
進一步地，還包括：板框?qū)驐U，所述板框?qū)驐U設于板框模具兩側，多個板框模具串設在板框?qū)驐U上；回位彈簧，所述回位彈簧套設于板框?qū)驐U上，且回位彈簧位于兩個板框模具之間；壓力框?qū)驐U，所述主施力板的兩側均設有緣部，且緣部位于板框模具外部，多個所述緣部串設于壓力框?qū)驐U上；液壓缸，液壓缸位于多個板框模具排布成形后的一端，所述液壓缸用于驅動各個板框模具閉合以及用于驅動各緣部移動；多個板框模具排布成形后其兩端均設有固定板，遠離液壓缸的一個板框模具固定在相對的固定板上。
進一步地，所述框體的兩側側壁上均設有導向槽，所述緣部與主施力板的銜接區域設有與導向槽適配的滑動部，以使緣部與主施力板能夠于框體上滑動。
進一步地，所述液壓缸的活塞桿一端固設有第一壓桿，所述第一壓桿遠離液壓缸的一端內插設有第二壓桿，所述第二壓桿的另一端與靠近液壓缸的一個框體固接；所述第一壓桿與靠近液壓缸的一個框體之間設有附加框，所述第二壓桿位于靠近液壓缸的一個框體與第一壓桿之間的位置套設有補償彈簧。
進一步地，還包括鎖合部件，所述鎖合部件用于在第二壓桿推動各個板框模具閉合時將第二壓桿和第一壓桿鎖合；所述第一壓桿上下側沿徑向插入有鎖銷，所述第二壓桿上開設有與鎖銷適配的凹槽，所述鎖銷遠離第一壓桿的一端與第一壓桿之間安裝有復位彈簧，所述第一壓桿上下側均有壓軌，所述壓軌相對第一壓桿和第二壓桿為靜止?fàn)顟B(tài)，以使第一壓桿帶動鎖銷經過壓軌時壓軌能夠?qū)㈡i銷壓入凹槽內，各個板框模具閉合時鎖銷脫離壓軌。
進一步地，還包括進料管，所述進料管沿板框模具的排布方向串聯板框模具，所述進料管位于凹腔內的區域開設有進料孔。
另一方面，本發明還提供一種沉淀池污泥處理及處理方法，包括以下步驟：
S1、驅動液壓缸伸長，使第二壓桿推動靠近液壓缸的一個板框模具，形成各個板框模具閉合的狀態，形成污泥腔，再控制液壓缸停止工作；
S2、通過進料管向污泥腔內注入待脫水的污泥；
S3、驅動液壓缸伸長，使第一壓桿通過推動靠近液壓缸的一個緣部，通過緣部、主施力板、彈簧和壓板從上向下逐個推動壓板，使壓板逐個推動凸模，形成凸模從上向下逐步擠壓污泥的狀態，擠壓出的水從下方的排水孔排出；
S4、控制液壓缸縮短，使各個凸模脫離泥餅，并使各個板框模具相互脫離，使泥餅自動向下脫落。
進一步地，在S1中，所述壓軌始終處于擠壓鎖銷的狀態。
本發明具有以下有益效果：
該沉淀池污泥處理裝置及處理方法，通過設置多個凸模，使上方的凸模首先擠壓上方的污泥，再使下方的凸模擠壓下方的污泥，從而能夠使整個污泥為上方先脫水下方再脫水的狀態，此種脫水方式在脫水時，上方所擠出的水能夠向下流動至下方還未脫水的污泥中，避免脫水時下部受力位置的水向上蔓延，并且可避免上層的水還需要向下回流的情況，降低泥餅的含水量，并且相對現有技術中的一次擠壓的方式來說，分次從上向下擠壓能夠擠壓更厚的污泥，這是由于較厚的污泥內的水也能夠快速地向下流動，不會回流，從而使得本裝置也可提高每次處理污泥的量。
當然，實施本發明的任一產品并不一定需要同時達到以上所述的所有優點。
（發明人：蔡傳義）
