眾所周知，磷是導(dǎo)致水體富營(yíng)養(yǎng)化的重要元素之一.據(jù)報(bào)道，磷酸陰離子在水體中的含量超過(guò)2 μmol ·L-1時(shí)，水體便會(huì)出現(xiàn)不同程度的富營(yíng)養(yǎng)化.同時(shí)，磷也是一種生態(tài)系統(tǒng)不可或缺的稀缺資源，而且難以更新.因此，實(shí)現(xiàn)污染水體中磷的去除并加以回收或再利用至關(guān)重要.目前，很多新型技術(shù)(如膜過(guò)濾法、化學(xué)沉淀法、吸附法等)被應(yīng)用于水體中磷的捕集與回收.在眾多方法中，吸附法一直被公認(rèn)為是去除和回收水體中磷的最有效方法之一.對(duì)于吸附技術(shù)而言，優(yōu)異的吸附劑開(kāi)發(fā)一直是該方法的核心.

　　近年來(lái)，粉煤灰、樹(shù)脂、生物質(zhì)炭以及幾種金屬氧化物等被廣泛用于磷的吸附.其中，由廢棄生物質(zhì)經(jīng)高溫、限氧熱解所制備的生物質(zhì)炭，因其制備過(guò)程簡(jiǎn)單，前驅(qū)體來(lái)源廣泛等優(yōu)勢(shì)而備受關(guān)注.當(dāng)前，各類生物質(zhì)炭被不斷地應(yīng)用于含磷廢水的處理.如：Jung等考察了700℃時(shí)以花生殼為前驅(qū)體制備的生物質(zhì)炭對(duì)磷吸附的特性，取得了較好的結(jié)果，且由Langmuir模型計(jì)算出的最大理論磷吸附容量為7.57 mg ·g-1;Mor等采用稻殼為原料，在500℃限氧熱解制備出的生物質(zhì)炭，對(duì)磷的理論最大吸附容量為0.74 mg ·g-1;Takaya等采用橡木為原料，在600℃下限氧熱解制備出的生物質(zhì)炭，對(duì)磷的理論最大吸附容量為3.60 mg ·g-1.可見(jiàn)，生物質(zhì)炭雖能有效去除廢水中的磷，但普遍存在吸附容量低等阻礙生物質(zhì)炭推廣應(yīng)用的技術(shù)障礙.不同于生物質(zhì)炭，氧化鎂的Zeta電位處于12，可與磷酸陰離子形成特定的化合物，從而對(duì)磷表現(xiàn)出很高的吸附容量和吸附專屬性.然而，氧化鎂通常以粉末形式存在，顆粒尺寸很小，實(shí)際應(yīng)用時(shí)的固液分離成為其難以逾越的技術(shù)鴻溝.

　　本研究以花生殼在高溫限氧條件下制備的生物質(zhì)炭為載體，采用氧化鎂作為活性成分對(duì)其進(jìn)行改性，研制出了氧化鎂基生物質(zhì)炭復(fù)合材料(MgO-BC).氧化鎂的引入有效地提升了原生生物質(zhì)炭對(duì)磷的吸附容量和吸附選擇性，而生物質(zhì)炭的存在又大大提升了氧化鎂應(yīng)用時(shí)的固液分離特性.本文首先根據(jù)磷的吸附能力優(yōu)化了材料的制備過(guò)程，然后系統(tǒng)地考察了最優(yōu)條件下制備的MgO-BC對(duì)水體中磷的吸附特性受溶液pH、接觸時(shí)間、共存離子等因素的影響，并通過(guò)遠(yuǎn)紅外光譜技術(shù)對(duì)MgO-BC吸附P(V)的機(jī)制進(jìn)行了探討.

　　1 材料與方法1.1 試劑與儀器

　　所有試劑均為分析純，均購(gòu)于上海晶純生化科技股份有限公司，實(shí)驗(yàn)用水為超純水.

　　1 g ·L-1的磷儲(chǔ)備液由固體KH2PO4溶解制得.花生殼取自于杭州市的大型農(nóng)貿(mào)市場(chǎng).主要實(shí)驗(yàn)儀器包括：HZ-9310KB恒溫生化搖床(太倉(cāng)市華利達(dá)實(shí)驗(yàn)設(shè)備有限公司)，pH計(jì)，烘箱，TU-1810紫外分光光度計(jì)(北京普析通用儀器有限責(zé)任公司)，OTF-1200x真空管式高溫?zé)�結(jié)爐(合肥科晶材料技術(shù)有限公司)，Supra-55掃描電子顯微鏡顯微鏡(德國(guó))，Nicolet 6700 FTIR傅里葉變換紅外光譜儀(美國(guó))，STA-409PC同步熱分析儀(德國(guó))，ASAP2020型全自動(dòng)微孔物理化學(xué)吸附儀(美國(guó))，X'Pert Powder型X射線衍射儀(荷蘭).

　　1.2 MgO-BC的制備

　　MgO-BC以粒徑0.154~1.25 mm的花生殼為母體合成，所用方法為高溫限氧煅燒技術(shù).首先將選取的花生殼反復(fù)用自來(lái)水清洗去除表面污垢、灰塵，接著用純水沖洗3次并于333 K條件下烘干至恒重.烘干后的花生殼研磨、過(guò)篩(0.154~1.25 mm)，選出所需粒徑的花生殼備用.

　　將1 g干態(tài)花生殼加入到100 mL一定濃度的MgCl2溶液中，并用磁力攪拌器持續(xù)攪拌24 h.然后，蒸發(fā)結(jié)晶，將獲得的固體物質(zhì)置于管式爐中，在Ar氣氛圍下熱解.最后，取出熱解后的產(chǎn)物研磨、過(guò)篩(16~100目)，選取粒徑0.154~1.25 mm的顆粒備用.

　　1.3 靜態(tài)吸附實(shí)驗(yàn)

　　準(zhǔn)確稱取一定量的MgO-BC于100 mL具塞玻璃錐形瓶中，分別加入50 mL一定濃度的P溶液，并采用1.0 mol ·L-1、0.1 mol ·L-1的HCl或NaOH溶液控制體系pH值.然后，將錐形瓶置于恒溫振蕩器內(nèi)振蕩12 h，轉(zhuǎn)速180 r ·min-1，反應(yīng)溫度298 K.競(jìng)爭(zhēng)實(shí)驗(yàn)中，在溶液內(nèi)加入一定量的NaCl、NaNO3、NaHCO3、Na2SO4作為背景離子，考察MgO-BC選擇性吸附P的能力;而對(duì)于動(dòng)力學(xué)實(shí)驗(yàn)，每隔一定時(shí)間從250 mL的P溶液內(nèi)取出1.0 mL溶液用于測(cè)定P的去除率隨時(shí)間的變化規(guī)律.振蕩結(jié)束后，濾除MgO-BC，測(cè)定溶液中P的平衡濃度(mg·L-1)，平衡吸附量通過(guò)式(1) 計(jì)算：

　　(1)

　　式中，qe表示平衡吸附量(mg ·g-1)，V表示P溶液的體積(L)，m為吸附材料的質(zhì)量(g)，c0為P的初始濃度(mg ·L-1).

　　1.4 分析方法

　　溶液中P的濃度使用分光光度計(jì)進(jìn)行測(cè)定，測(cè)定方法為鉬酸銨分光光度法.室溫下放置15 min后，使用光程為30 mm比色皿，在700 nm波長(zhǎng)下，以水做參比，測(cè)定吸光度.每個(gè)樣品吸光度重復(fù)測(cè)試3次，最終取平均值.

　　1.5 表征方法

　　MgO-BC的表面形貌結(jié)構(gòu)采用掃描電子顯微鏡(Supra-55，Carl Zeiss，德國(guó))進(jìn)行觀察;MgO-BC的熱穩(wěn)定性使用同步熱分析儀(STA409PC，德國(guó))測(cè)定，升溫速率為10℃ ·min-1, 采用N2為載氣;MgO顆粒的晶型采用X射線衍射儀(X'Pert Powder，荷蘭)進(jìn)行分析，掃描速度為0.02(°) ·s-1，晶粒尺寸的計(jì)算使用Jade 6.0軟件;MgO-BC表面的官能團(tuán)信息采用傅里葉紅外變換光譜儀(Nicolet 6700，美國(guó))分析獲得，測(cè)量的波數(shù)范圍在400~4 000 cm-1;MgO-BC的氮?dú)馕��?解吸實(shí)驗(yàn)借助于N2吸附儀(Micromeritics ASAP2020，美國(guó))，在77K條件下測(cè)試，利用BET模型獲得比表面積，利用BJH模型獲得孔徑分布結(jié)果.

　　2 結(jié)果與討論2.1 合成條件的優(yōu)化

　　本研究從MgCl2的濃度、煅燒溫度和煅燒時(shí)間幾方面探究材料的最優(yōu)制備條件(以磷的吸附能力為參考標(biāo)準(zhǔn)).復(fù)合材料對(duì)P(V)的吸附效果隨制備參數(shù)的變化情況如圖 1所示.由圖 1(a)可得，300~700℃煅燒溫度下制備的MgO-BC對(duì)磷的吸附容量并無(wú)顯著差別，但考慮MgCl2只有在溫度高于450℃時(shí)，才會(huì)徹底氧化分解生成MgO晶體，故而本研究選擇600℃作為最佳燃燒溫度;根據(jù)圖 1(b)，當(dāng)MgCl2的初始濃度高于2.50 g ·L-1時(shí)(1 g生物質(zhì)炭加入到100 mL MgCl2溶液中)，制備的MgO-BC對(duì)磷的吸附量達(dá)到最大，本著節(jié)約成本的理念，本文選擇2.5 g ·L-1作為MgCl2的最佳合成濃度;由圖 1(c)可知，在本文研究的煅燒時(shí)間(0.5~4.0 h)范圍內(nèi)，煅燒時(shí)間為2.0 h時(shí)制備的MgO-BC吸附P的效果最好.

　　圖 1 煅燒溫度、MgCl2的濃度以及煅燒時(shí)間對(duì)MgO-BC吸附P的影響

　　MgO隨溫度的分解過(guò)程如下：

　　(2)

　　(3)

　　(4)

　　(5)

　　綜上所述，若以磷的吸附容量為參考標(biāo)準(zhǔn)，則MgO-BC的最佳制備條件為燃燒溫度600℃，MgCl2的濃度2.5 g ·L-1，煅燒時(shí)間2.0 h.以下吸附性能評(píng)價(jià)所用MgO-BC均為該最優(yōu)條件下制備所得.

　　2.2 BC、MgO和復(fù)合材料MgO-BC的表征

　　材料的表征是了解材料的形貌特征及物理化學(xué)特性常用的手段.本文對(duì)制備的MgO-BC進(jìn)行了一系列表征，為了對(duì)比，文中也提供了BC和MgO單體的表征數(shù)據(jù)，結(jié)果如圖 2所示.由SEM圖像[圖 2(a)]可知，MgO已被成功負(fù)載于生物質(zhì)炭表面，且載入的MgO顆粒呈針狀晶體結(jié)構(gòu)，并均勻地負(fù)載在生物質(zhì)炭表面;而載體生物質(zhì)炭的表面十分粗糙，并含有大量孔狀結(jié)構(gòu)，這便為MgO的沉積和負(fù)載提供了有利的條件.從熱重曲線圖[圖 2(b)]可得，當(dāng)溫度升至800℃時(shí)，BC的質(zhì)量損失為11%，MgO的質(zhì)量損失僅為4%，復(fù)合材料的質(zhì)量損失僅為8%，這說(shuō)明經(jīng)高溫煅燒后的復(fù)合材料熱穩(wěn)定性很好，且熱穩(wěn)定性介于BC和MgO之間. MgO-BC吸附P前后的衍射圖譜[圖 2(c)]顯示，復(fù)合材料在衍射角2θ為36.9°(111)、42.9°(200)、62.2°(220)、74.7°(311) 和78.6°(222) 處分別出現(xiàn)不同強(qiáng)度的峰，峰位剛好與MgO的標(biāo)準(zhǔn)圖譜(JCPDSNO.45-0946) 和MgO的衍射圖譜一一對(duì)應(yīng)，再次說(shuō)明MgO被成功負(fù)載.尖銳的峰型說(shuō)明負(fù)載的氧化鎂晶型較好，與SEM圖中MgO的形貌相符，通過(guò)德拜-謝樂(lè)公式計(jì)算出的MgO晶粒尺寸處于27~33 nm之間.從衍射圖譜的形狀上可以看出，復(fù)合材料的衍射圖譜由BC和MgO的衍射圖譜組合而成.由N2吸附-脫附曲線[圖 2(d)]可知，復(fù)合材料相比于N2的吸附過(guò)程，N2脫附過(guò)程出現(xiàn)回滯現(xiàn)象，存在明顯的H1滯后環(huán)，根據(jù)國(guó)際純粹化學(xué)組織(IUPAC)的分類，該曲線屬于Ⅳ型等溫線，預(yù)示著復(fù)合材料以介孔為主，這與孔分布的結(jié)果[圖 2(e)]比較相符. BC、MgO的BET比表面積分別為339.2 m2 ·g-1和1.9 m2 ·g-1;復(fù)合材料的BET比表面積為182.3 m2 ·g-1，遠(yuǎn)高于其他的生物質(zhì)炭基復(fù)合材料.

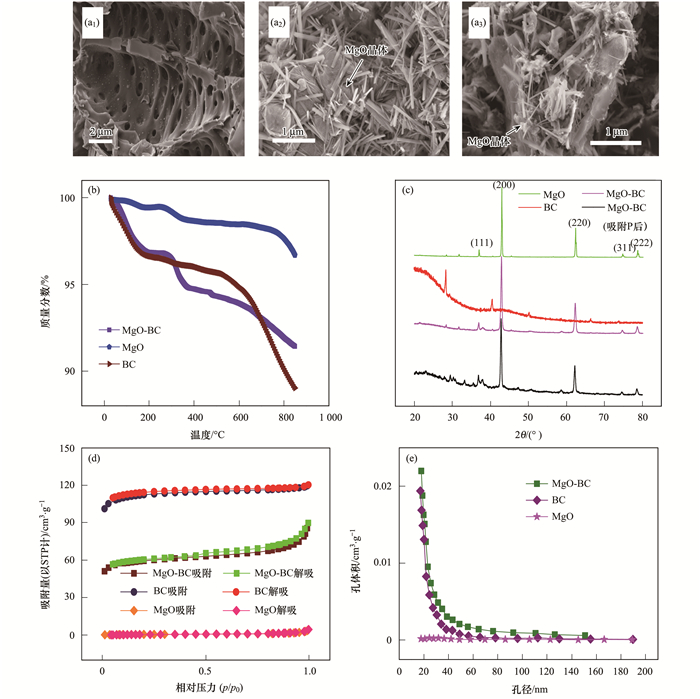

　　(a1) BC、(a2) MgO和(a3) MgO-BC的SEM圖;(b)BC、MgO和MgO-BC的熱重曲線;(c)BC、MgO和MgO-BC吸附P前后的XRD圖譜;(d)BC、MgO和MgO-BC的N2吸附/脫附等溫線;(e) BC、MgO和MgO-BC的孔徑分布

圖 2 BC、MgO和MgO-BC的各類表征

　　2.3 pH值的影響

　　溶液pH通常能夠影響污染物質(zhì)的存在形態(tài)及吸附劑的表面物理化學(xué)性質(zhì).當(dāng)溫度為298 K，P(V)的初始濃度為200 mg ·L-1，固液比為1 g ·L-1時(shí)，MgO-BC對(duì)P的去除率隨溶液pH值的變化情況如圖 3(a)所示.可見(jiàn)，當(dāng)溶液初始pH值在酸性范圍時(shí)(2~7)，隨著溶液pH值的升高，P的吸附量不斷增大.其中，溶液pH處于較酸性范圍內(nèi)(2~6) 時(shí)，P的去除率隨pH值的升高幾乎呈現(xiàn)直線增長(zhǎng);而溶液初始pH處于弱堿性范圍內(nèi)(7~9) 時(shí)，P的去除率隨著pH的升高顯著增加;當(dāng)初始pH處于7~12時(shí)，P的去除率隨著pH值的升高而有所下降. MgO的等電點(diǎn)很高，處于pH=12左右[9]，因此，當(dāng)溶液pH低于12以下，MgO表面基團(tuán)主要帶正電，而且隨著pH的升高，表面的電負(fù)性變大，這便導(dǎo)致堿性范圍內(nèi)(pH 10~12) 的磷去除率隨著pH的升高而降低.而酸性范圍內(nèi)，磷的吸附量隨著pH增加而升高，主要是因?yàn)殡S著pH的變化磷的形態(tài)轉(zhuǎn)變所致，如圖 3(b)，pH處于2~6時(shí)，隨著溶液pH值的提升，磷的存在形態(tài)由中性的H3PO4不斷向負(fù)電型的HPO42-/H2PO4-轉(zhuǎn)化，這便導(dǎo)致P吸附量不斷攀升.同時(shí)，在較低pH范圍，部分MgO會(huì)被酸溶解，進(jìn)入溶液中形成Mg2+，導(dǎo)致了吸附劑表面吸附活性位點(diǎn)的減少，這也導(dǎo)致了酸性范圍內(nèi)磷的吸附隨pH降低而變?nèi)?

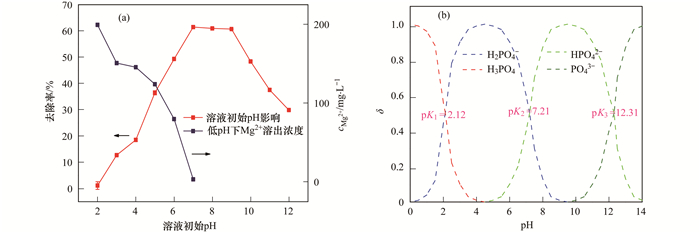

　　(a)溶液初始pH值對(duì)MgO-BC吸附P的影響和低pH條件下Mg溶出濃度;(b)溶液pH值對(duì)P存在形態(tài)的影響

圖 3 溶液初始pH值對(duì)MgO-BC吸附P的影響

　　2.4 吸附動(dòng)力學(xué)

　　吸附速率是評(píng)價(jià)吸附劑實(shí)際應(yīng)用潛能的一個(gè)重要標(biāo)準(zhǔn).快速的吸附過(guò)程不僅可減少吸附劑的填裝量，而且可減少固體投資.為了評(píng)價(jià)復(fù)合材料MgO-BC對(duì)P的吸附速率，本文考察了MgO-BC對(duì)P的吸附容量隨時(shí)間的變化趨勢(shì).如圖 4所示，前100 min吸附速度較快，幾乎呈現(xiàn)直線增長(zhǎng)，但隨著時(shí)間的推移，吸附速率逐漸降低，并在540 min內(nèi)逐漸達(dá)到吸附平衡.為了進(jìn)一步理解吸附過(guò)程，文中還使用了偽一級(jí)、偽二級(jí)動(dòng)力學(xué)模型以及粒內(nèi)擴(kuò)散模型對(duì)該吸附動(dòng)力學(xué)曲線進(jìn)行了擬合，見(jiàn)公式(6)~(8).

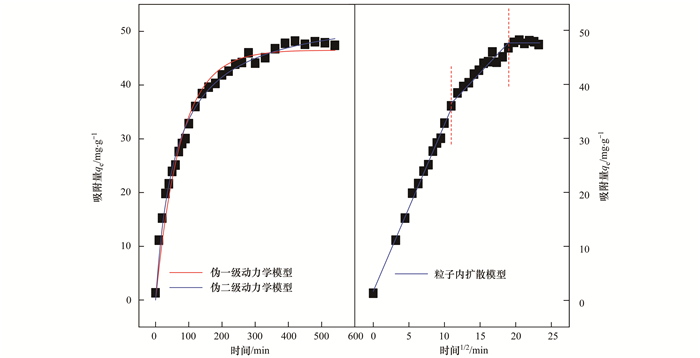

　　圖 4 MgO-BC吸附P的動(dòng)力學(xué)曲線

　　(6)

　　(7)

　　(8)

　　式中，qe和qt分別表示平衡時(shí)和t時(shí)刻的吸附量(mg ·g-1)，k1表示偽一級(jí)動(dòng)力學(xué)吸附速率常數(shù)，k2表示偽二級(jí)動(dòng)力學(xué)吸附速率常數(shù)，k3表示粒子內(nèi)擴(kuò)散吸附速率常數(shù).各個(gè)模型的擬合參數(shù)結(jié)果見(jiàn)表 1.可見(jiàn)，偽一級(jí)和偽二級(jí)動(dòng)力學(xué)模型均能較好地模擬MgO-BC吸附P的動(dòng)力學(xué)曲線，并且擬合系數(shù)均高于0.97.另外，由偽一級(jí)動(dòng)力學(xué)模型計(jì)算出的qe(46.51 mg ·g-1)更接近于實(shí)驗(yàn)值qe(48.21 mg ·g-1).

　　表 1 MgO-BC吸附P的各種動(dòng)力學(xué)模型擬合參數(shù)

　　從顆粒內(nèi)擴(kuò)散模型的擬合結(jié)果可知，MgO-BC吸附P的過(guò)程可分為3個(gè)階段，這與經(jīng)典的吸附三階段理論吻合.第一階段為P從溶液擴(kuò)散至MgO-BC表面，主要受P的濃度梯度控制;第二階段是P由吸附劑表面進(jìn)一步遷移至吸附位點(diǎn)處，主要受吸附劑表面化學(xué)性質(zhì)和孔道結(jié)構(gòu)控制;第三階段即為P發(fā)生吸附的過(guò)程，可認(rèn)為瞬間完成.顯而易見(jiàn)，第二階段，即P在復(fù)合物粒內(nèi)擴(kuò)散的過(guò)程是該體系的決速步驟，此過(guò)程花費(fèi)時(shí)間最多，這是因?yàn)镸gO-BC的孔道以介孔為主，不利于磷在粒內(nèi)的傳質(zhì)過(guò)程.

　　2.5 競(jìng)爭(zhēng)吸附實(shí)驗(yàn)

　　天然水體或工業(yè)廢水中普遍存在著大量環(huán)境友好型的陰離子(如Cl-、NO3-、HCO3-、SO42-等)，這些共存離子的濃度通常高出目標(biāo)污染物P數(shù)倍.因此，給定吸附劑能否有效排除此類共存物質(zhì)的干擾直接決定了它們的實(shí)際應(yīng)用潛力.為了評(píng)價(jià)MgO-BC的實(shí)際應(yīng)用前景，本研究選擇Cl-、NO3-、HCO3-和SO42-等水體常見(jiàn)陰離子作為共存離子考察了MgO-BC對(duì)P的吸附選擇能力，相關(guān)結(jié)果見(jiàn)圖 5.可見(jiàn)，共存離子的引入雖對(duì)MgO-BC吸附P產(chǎn)生了一定的不良影響，但當(dāng)競(jìng)爭(zhēng)離子高于目標(biāo)污染物的10倍時(shí)，MgO-BC依然對(duì)P保持較高的去除率.另外，4種離子對(duì)P吸附的影響能力依次為SO42->NO3->HCO3->Cl-，這與4種離子的交換勢(shì)大小順序一致.復(fù)合材料MgO-BC對(duì)P的高吸附選擇性，主要是因?yàn)槿芤褐胁煌�形態(tài)的P均可與負(fù)載的氧化鎂形成專屬的作用力，即：

　　(9)

　　(10)

　　(11)

　　圖 5 不同競(jìng)爭(zhēng)離子對(duì)MgO-BC吸附P的影響

　　負(fù)載的MgO與P之間形成的特定單核、雙核或者三核的復(fù)合物很好地排除了其他競(jìng)爭(zhēng)離子的干擾.

　　2.6 等溫吸附實(shí)驗(yàn)

　　本研究考察了常溫下(298K)下MgO-BC吸附P的等溫線，結(jié)果如圖 6所示.從中可見(jiàn)，MgO-BC對(duì)磷的吸附容量隨著平衡濃度的增加而增大.本文還將該溫度下的等溫線采用經(jīng)典的Langmuir和Freundlich等溫模型進(jìn)行了擬合，擬合參數(shù)見(jiàn)表 2.

　　(12)

　　(13)

　　式中，ce表示P的平衡濃度(mg ·L-1);qe表示P的平衡吸附量(mg ·g-1);qm表示最大吸附容量(mg ·g-1);KL(L ·mg-1)，Kf(mg1-n ·Ln ·g-1)以及n均為常數(shù).研究發(fā)現(xiàn)，Langmuir模型比Freundlich模型更適合于描述MgO-BC吸附P的過(guò)程，且擬合系數(shù)高達(dá)99%，說(shuō)明P在MgO-BC表面的吸附為單分子層吸附.由Langmuir模型計(jì)算出的最大吸附容量為138.07 mg ·g-1，高于實(shí)驗(yàn)值124.83 mg ·g-1.研究還將MgO-BC對(duì)P的吸附容量與未改性或改性的生物質(zhì)炭和其他幾種典型吸附劑進(jìn)行了對(duì)比，具體結(jié)果見(jiàn)表 3.可見(jiàn)，MgO-BC對(duì)磷的吸附量明顯高于其他吸附劑.

　　圖 6 298K下MgO-BC吸附P的等溫線

　　表 2 MgO-BC吸附P的等溫線參數(shù)　　

　　表 3 MgO-BC與其他幾種吸附劑對(duì)P的理論最大吸附容量對(duì)比

　　2.7 紅外光譜圖分析

　　為更深入地揭示MgO-BC吸附水體中P的機(jī)制，本研究還將吸附P前后的MgO-BC進(jìn)行了紅外分析，得到的紅外光譜圖如圖 7所示.從中可知，兩種物質(zhì)的紅外圖譜在3 430 cm-1、1 630 cm-1處均出現(xiàn)了很強(qiáng)的吸收峰，這是樣品中吸收的水分子中羥基振動(dòng)所致.比較吸附P前后的MgO-BC紅外圖譜發(fā)現(xiàn)，吸附P后出現(xiàn)了1 423 cm-1和561 cm-1兩處新的吸收峰，代表P—O鍵，可證實(shí)溶液中磷被吸附至復(fù)合材料表面.此外，吸附前的MgO-BC紅外圖譜顯示在波數(shù)1 095 cm-1處出現(xiàn)了明顯的Mg—O鍵吸收峰，從光譜學(xué)角度再次證明氧化鎂被成功負(fù)載于生物質(zhì)炭上，而該吸收峰在磷吸附后遷移至1 071 cm-1處，此處藍(lán)移說(shuō)明Mg—O鍵參與了磷的吸附過(guò)程，且吸附后該鍵作用變強(qiáng).與已有研究對(duì)比發(fā)現(xiàn)，1 071 cm-1處對(duì)應(yīng)的化學(xué)鍵為Mg—O—P[15]鍵，指示著負(fù)載的MgO是復(fù)合材料吸附磷活性位點(diǎn)之一，這與競(jìng)爭(zhēng)吸附實(shí)驗(yàn)結(jié)果是一致的.

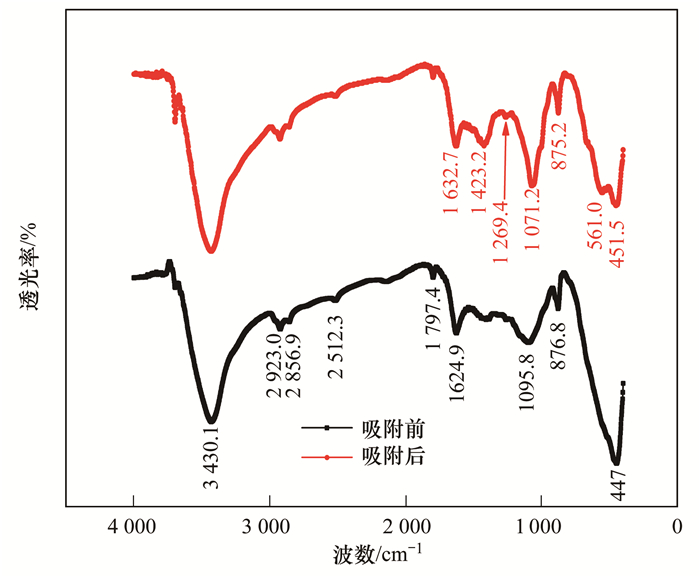

　　圖 7 吸附P前后的MgO-BC的紅外光譜分析

　　3 環(huán)境意義

　　飽和吸附劑的處置是吸附劑應(yīng)用全過(guò)程評(píng)價(jià)的一個(gè)重要環(huán)節(jié).本研究擬將吸附飽和后的MgO-BC作為肥料施入土壤.生物質(zhì)炭可以調(diào)節(jié)土壤酸堿度，是很好的土壤改良劑，而Mg是環(huán)境友好元素，不僅對(duì)土壤生態(tài)系統(tǒng)無(wú)害，且是土壤生物及植物生長(zhǎng)必不可少的微量元素之一，MgO-BC中被吸附的磷是一種重要的營(yíng)養(yǎng)元素，可促進(jìn)土壤作物的生長(zhǎng)，且P是隨著Mg復(fù)合物的分解而被不斷釋放，釋放速率較低，不會(huì)通過(guò)地表徑流污染水體.本研究所設(shè)計(jì)的吸附體系不僅可有效降低水體中磷的危害，且實(shí)現(xiàn)這種不可再生資源的“變廢為寶”過(guò)程，如果實(shí)施，還可解決大量農(nóng)業(yè)廢棄物污染環(huán)境的問(wèn)題，一舉三得.總體而言，該吸附體系符合清潔生產(chǎn)的理念，符合國(guó)家提倡的環(huán)保理念，可為其他基于綠色理念設(shè)計(jì)的污染控制措施提供一定的借鑒.具體參見(jiàn)污水寶商城資料或http://wlmqsb.com更多相關(guān)技術(shù)文檔。

　　4 結(jié)論

　　(1) 采用MgO改性BC制備的復(fù)合材料MgO-BC對(duì)P具有較好地吸附效果，在pH 7~9范圍內(nèi)，吸附效果最好.

　　(2) MgO-BC吸附P在540 min內(nèi)可達(dá)到吸附平衡，且偽一級(jí)和偽二級(jí)動(dòng)力學(xué)方程均能較好地?cái)M合MgO-BC吸附P的動(dòng)力學(xué)過(guò)程，相關(guān)系數(shù)可達(dá)0.973和0.990.

　　(3) MgO-BC在大量環(huán)境友好型離子共存的條件下，仍具有很強(qiáng)的P吸附選擇性.

　　(4) MgO-BC吸附P的過(guò)程較好地符合Langmuir等溫模型，最大理論吸附容量138.07 mg ·g-1，遠(yuǎn)高于未經(jīng)改性或改性的生物質(zhì)炭和其他幾種典型的P吸附劑.

　　(5) 吸附飽和后的吸附劑可作為肥料施入土壤，實(shí)現(xiàn)磷的循環(huán)利用.
