公布日：2024.12.20
申請日：2024.11.06
分類號：B01D36/04(2006.01)I;C02F1/00(2023.01)I;C02F11/13(2019.01)I;C02F103/20(2006.01)N
摘要
本發明涉及廢水處理技術領域，具體是一種用于豬養殖的廢水處理裝置及處理方法，裝置包括有開設在地面下的廢水處理井，勢能轉化通道，連通設置在廢水處理井內頂部，勢能轉化通道頂部與廢水排放管道底端連通，勢能轉化通道內部?jī)蓚?cè)對稱設置有多組勢能轉化組件，自清潔式過濾組件，設置在勢能轉化通道下側的廢水處理井內部，沉淀池，設置在自清潔過濾組件下方的廢水處理井內底部。本裝置對豬養殖廢水進行自動化處理，且可進行多次會回流利用，并且利用勢能轉化，充分降低處理成本且保持高加工效率。
權利要求書

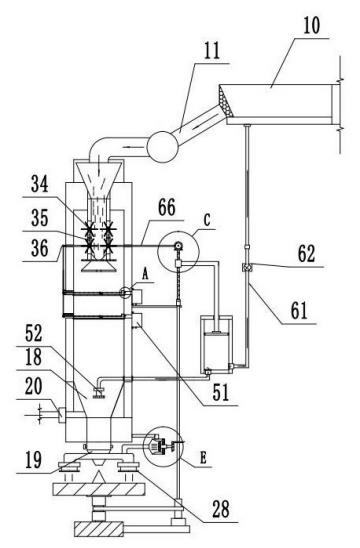

1.一種用于豬養殖的廢水處理裝置，其特征在于，包括有開設在地面下的廢水處理井（13），所述廢水處理井（13）頂部通過廢水排放管道（11）與豬養殖區（10）的排放處連通；勢能轉化通道（15），連通設置在所述廢水處理井（13）內頂部，所述勢能轉化通道（15）頂部與廢水排放管道（11）底端連通，勢能轉化通道（15）內部?jī)蓚?cè)對稱設置有多組勢能轉化組件；自清潔式過濾組件，設置在所述勢能轉化通道（15）下側的廢水處理井（13）內部，用于對過濾網（14）中輸出的廢水進行多級過濾，所述自清潔式過濾組件與勢能轉化組件轉動連接；沉淀池（18），設置在所述自清潔過濾組件下方的廢水處理井（13）內底部，所述沉淀池（18）頂部一側向外開設有用于將分離后的廢水排出的液體排放口（20），另一側上部向外設置有回流組件，所述回流組件頂部輸出端延伸至豬養殖區（10）出，所述回流組件包括有輔回升泵，輔回升泵與勢能轉化組件連接，其用于輔助沉淀池（18）中的液體回流至豬養殖區（10）內；固體風干組件，旋轉式設置在所述沉淀池（18）正下方，底部一側通過轉動連接件與勢能轉化組件轉動連接，所述沉淀池（18）中固液分離后的固體向下輸出，分流轉移到固體風干組件上轉動，所述固體風干組件上側設置有多孔風干裝置，多孔風干裝置對旋轉下的固體風干組件內的固體進行風干，所述多孔風干裝置驅動端與轉動連接件轉動連接。
2.根據權利要求1所述的一種用于豬養殖的廢水處理裝置，其特征在于，所述豬養殖區（10）排放處與廢水排放管道（11）的連通處設置有粗濾網，所述廢水排放管道（11）上設置有控制閥。
3.根據權利要求2所述的一種用于豬養殖的廢水處理裝置，其特征在于，所述廢水處理井（13）頂端與廢水排放管道（11）底端連通處設置有一組漏斗型結構的集水通道（12）。
4.根據權利要求3所述的一種用于豬養殖的廢水處理裝置，其特征在于，所述自清潔組件包括有平行分布設置在廢水排放管道（11）內部的過濾網（14），所述過濾網（14）上表面橫向移動式設置有推板（43）,推板（43）一側連接有循環驅動件，循環驅動件外端部延伸至廢水排放管道（11）外部且通過傳動帶Ⅱ（37）向上轉動連接有傳動軸Ⅱ（36）,傳動軸Ⅱ（36）一側與傳動帶Ⅲ（66）轉動連接，所述循環驅動件包括有轉動設置在過濾網（14）上側橫向分布的絲杠Ⅱ（38）,所述絲杠Ⅱ（38）上螺紋連接有螺母Ⅱ（39），所述螺母Ⅱ（39）上設置有用于限制其自轉的導向裝置，絲杠Ⅱ（38）遠離傳動帶Ⅱ（37）的一端開設有雜質輸出口，所述雜質輸出口外側連通有安裝在廢水排放管道（11）外壁上的濾渣收集箱（51），所述雜質輸出口處彈性設置有一組擺動密封板（49），擺動密封板（49）外部一側通過扭轉彈簧（50）彈性連接在濾渣收集箱（51）內底壁上，扭轉彈簧（50）處于自由狀態時，控制擺動密封板（49）處于豎直狀態，所述螺母Ⅱ（39）底部通過Z型連桿（42）與推板（43）固連；所述推板（43）包括有豎直的基板（44）,基板（44）一側與Z型連桿（42）固連，所述基板（44）底部開設有緩沖腔，所述緩沖腔內部升降式設置有限位塊（48），限位塊（48）頂部通過彈簧（47）與緩沖腔內頂部連接，所述限位塊（48）底部連接有緩沖桿（46）,緩沖桿（46）底部安裝有直角三角推塊（45）。
5.根據權利要求4所述的一種用于豬養殖的廢水處理裝置，其特征在于，所述絲杠Ⅱ（38）另一端連接有置于廢水排放管道（11）外部的傘齒輪Ⅵ（41）,傘齒輪Ⅵ（41）一側嚙合有傘齒輪Ⅴ（40），傘齒輪Ⅴ（40）一側安裝有導桿，導桿通過傳動帶Ⅱ（37）與上側傳動軸Ⅱ（36）、下側傘齒輪Ⅴ（40）上的導桿轉動連接。
6.根據權利要求5所述的一種用于豬養殖的廢水處理裝置，其特征在于，所述回流組件包括有設置在沉淀池（18）內部上方的液體回收濾管（52）,所述液體回收濾管（52）一端連通有延伸至廢水排放管道（11）外部的輸出管（53）,輸出管（53）端部與輔回升泵連通，所述輔回升泵包括有一組活塞腔（54）,活塞腔（54）內部升降式設置有活塞板（55）,活塞板（55）頂中部連接有L型連桿（56）,L型連桿（56）端部與轉動連接件固定，所述轉動連接件控制活塞板（55）在活塞腔（54）內部循環升降，所述活塞腔（54）底部與側壁分別開設有開合口（64），底部開合口（64）與輸出管（53）連通，側壁開合口（64）向外連通有回流管（61）,回流管（61）頂端延伸至豬養殖區（10）上，所述回流管（61）上設置有泵體（62），底部開合口（64）上側向內擺動、側壁開合口（64）內部向外擺動均設置有一組彈性密封板（65）。
7.根據權利要求6所述的一種用于豬養殖的廢水處理裝置，其特征在于，所述轉動連接件包括有與L型連桿（56）端部固定連接的螺母（57）,螺母（57）中部螺紋連接有豎直的絲杠（58），所述絲杠（58）頂部安裝有傘齒輪Ⅲ（59）,傘齒輪Ⅲ（59）一側垂直嚙合有傘齒輪Ⅳ（60），所述傘齒輪Ⅳ（60）一側安裝有連接桿，連接桿與傳動帶Ⅲ（66）轉動連接，螺母（57）上設置有用于限制其自轉的導向裝置。
8.根據權利要求7所述的一種用于豬養殖的廢水處理裝置，其特征在于，所述固體風干組件包括有一組正置在固體輸出口（19）下方的固體風干盤（21），所述固體風干盤（21）頂部均勻開設有多個環形分布的V型V型槽（22），所述固體風干盤（21）底中部連接有旋轉柱（25）,旋轉柱（25）底部旋轉式安裝有底座（24），旋轉柱（25）一側通過傳動帶Ⅰ（26）轉動連接有連接軸（27），所述連接軸（27）頂端與絲杠（58）底端固定，所述固體風干盤（21）底中部設置有一組錐形結構的分流體（23）,分流體（23）正置在固體輸出口（19）下方。
9.根據權利要求8所述的一種用于豬養殖的廢水處理裝置，其特征在于，所述多孔風干裝置包括有安裝在廢水排放管道（11）底部的類十字型結構的出風管（28），出風管（28）頂部一側通過傳輸管（30）連通有熱風機（29），熱風機（29）驅動軸連接有傘齒輪Ⅰ（31），傘齒輪Ⅰ（31）一側垂直嚙合有安裝在連接軸（27）上的傘齒輪Ⅱ（32）。
10.根據權利要求9所述的一種用于豬養殖的廢水處理裝置的用于豬養殖的廢水處理裝置處理方法，其特征在于，包含以下步驟：步驟1：開啟廢水排放管道（11）上的控制閥，將豬養殖區（10）內部養殖產生的廢水先經過豬養殖區（10）與廢水排放管道（11）處的粗濾網過濾，然后沿著廢水排放管道（11）轉移到集水通道（12）中，此時通過集水通道（12）的聚集，將廢水沿著勢能轉化通道（15）內部集中快速下落，下落的廢水經過葉輪（16）時，帶動葉輪（16）轉動，此時配合傳動鏈（35）以及傳動帶Ⅲ（66），將廢水下落的重力勢能轉化為動能，且通過傳動帶Ⅲ（66）向外傳遞；步驟2：經過勢能轉化通道（15）中下落的廢水利用擴散式排放口（17）進行擴散，然后均勻的噴灑在過濾網（14）上，然后通過多層過濾網（14）對其進行多級過濾處理，處理后的廢水在重力作用下，轉移到沉淀池（18）內部收集進行靜置沉淀，在沉淀池（18）內部存儲至一定量的廢水后，關閉廢水排放管道（11）上的控制閥，此時保持沉淀池（18）內部靜置進行固液分離，分離后的固液，一部分液體通過液體排放口（20）排出，一部分液體在液體回收濾管（52）的傳輸下轉移到輸出管（53）內，然后經過回流管（61）回流至豬養殖區（10）內部進行再次使用；步驟3：在過濾網（14）對廢液進行過濾時，通過傳動帶Ⅲ（66）、傳動軸Ⅱ（36）、傳動帶Ⅱ（37）的轉動連接，帶動絲杠Ⅱ（38）轉動，然后控制螺母Ⅱ（39）沿著絲杠Ⅱ（38）來回移動，進而帶動直角三角推塊（45）對過濾網（14）上表面進行清潔，將過濾殘留的雜質轉移到濾渣收集箱（51）內部存儲；步驟4：控制液體回收濾管（52）吸收液體時，在轉動連接件的作用下，帶動活塞板（55）在活塞腔（54）內部上下移動，從而控制輸出管（53）內部產生吸力，然后配合泵體（62），將液體沿著回流管（61）回流使用；步驟5：沉淀池（18）中上側液體處理完成之后，開啟固體輸出口（19），將固體下落經過分流體（23）分流道V型槽（22）內，然后在連接軸（27）的轉動下帶動固體風干盤（21）旋轉，以及利用傘齒輪Ⅱ（32）與傘齒輪Ⅰ（31）的嚙合驅動熱風機（29）運行，以此通過出風管（28）對旋轉下的V型槽（22）上的固體淤泥進行風干處理；步驟6：在沉淀池（18）內固體、液體處理完成之后，開啟廢水排放管道（11），再次將廢水朝向廢水排放管道（11）內部輸送，進行新一輪處理。
發明內容
本發明的目的在于提供一種用于豬養殖的廢水處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種用于豬養殖的廢水處理裝置，包括有開設在地面下的廢水處理井，廢水處理井頂部通過廢水排放管道與豬養殖區的排放處連通，豬養殖區內部豬養殖時產生的廢水直接通過廢水排放管道轉移到廢水處理井內部進行處理；勢能轉化通道，連通設置在廢水處理井內頂部，勢能轉化通道頂部與廢水排放管道底端連通，勢能轉化通道內部?jī)蓚?cè)對稱設置有多組勢能轉化組件，勢能轉化組件將勢能轉化通道內部下落廢水的重力勢能轉化為旋轉動能，而后進行傳遞，為后續對廢水的處理動能使用；自清潔式過濾組件，設置在勢能轉化通道下側的廢水處理井內部，用于對過濾網中輸出的廢水進行多級過濾，同時自清潔式過濾組件與勢能轉化組件轉動連接，自清潔式過濾組件受到勢能轉化組件的驅動，對過濾殘留的濾渣雜質進行自動化清理，保持過濾結構的實時清潔；沉淀池，設置在自清潔過濾組件下方的廢水處理井內底部，用于對過濾后的廢水進行靜置固液分離，沉淀池頂部一側向外開設有用于將分離后的廢水排出的液體排放口，另一側上部向外設置有回流組件，回流組件頂部輸出端延伸至豬養殖區出，即處理后的廢水經過回流組件再次轉移到豬養殖區內，用于對豬養殖區出進行清潔或者炎熱時降溫使用，回流組件包括有輔回升泵，輔回升泵與勢能轉化組件連接，其用于輔助沉淀池中的液體回流至豬養殖區內；固體風干組件，旋轉式設置在沉淀池正下方，底部一側通過轉動連接件與勢能轉化組件轉動連接，沉淀池中固液分離后的固體向下輸出，分流轉移到固體風干組件上轉動，同時在固體風干組件上側設置有多孔風干裝置，多孔風干裝置對旋轉下的固體風干組件內的固體進行風干，使其凝固，以此便于對其進行輸出以及后續處理，多孔風干裝置驅動端與轉動連接件轉動連接，即勢能轉化組件驅動轉動連接件同時帶動多孔風干裝置與固體風干組件同時運行，以此對分離后的固體進行風干。
一種用于豬養殖的廢水處理方法，具體步驟如下：步驟1：開啟廢水排放管道上的控制閥，將豬養殖區內部養殖產生的廢水先經過豬養殖區與廢水排放管道處的粗濾網過濾，然后沿著廢水排放管道轉移到集水通道中，此時通過集水通道的聚集，將廢水沿著勢能轉化通道內部集中快速下落，下落的廢水經過葉輪時，帶動葉輪轉動，此時配合傳動鏈以及傳動帶Ⅲ，將廢水下落的重力勢能轉化為動能，且通過傳動帶Ⅲ向外傳遞；步驟2：經過勢能轉化通道中下落的廢水利用擴散式排放口進行擴散，然后均勻的噴灑在過濾網上，然后通過多層過濾網對其進行多級過濾處理，處理后的廢水在重力作用下，轉移到沉淀池內部收集進行靜置沉淀，在沉淀池內部存儲至一定量的廢水后，關閉廢水排放管道上的控制閥，此時保持沉淀池內部靜置進行固液分離，分離后的固液，一部分液體通過液體排放口排出，一部分液體在液體回收濾管的傳輸下轉移到輸出管內，然后經過回流管回流至豬養殖區內部進行再次使用；步驟3：在過濾網對廢液進行過濾時，通過傳動帶Ⅲ、傳動軸Ⅱ、傳動帶Ⅱ的轉動連接，帶動絲杠Ⅱ轉動，然后控制螺母Ⅱ沿著絲杠Ⅱ來回移動，進而帶動直角三角推塊對過濾網上表面進行清潔，將過濾殘留的雜質轉移到濾渣收集箱內部存儲；步驟4：控制液體回收濾管吸收液體時，在轉動連接件的作用下，帶動活塞板在活塞腔內部上下移動，從而控制輸出管內部產生吸力，然后配合泵體，將液體沿著回流管回流使用；步驟5：沉淀池中上側液體處理完成之后，開啟固體輸出口，將固體下落經過分流體分流道V型槽內，然后在連接軸的轉動下帶動固體風干盤旋轉，以及利用傘齒輪Ⅱ與傘齒輪Ⅰ的嚙合驅動熱風機運行，以此通過出風管對旋轉下的V型槽上的固體淤泥進行風干處理；步驟6：在沉淀池內固體、液體處理完成之后，開啟廢水排放管道，再次將廢水朝向廢水排放管道內部輸送，進行新一輪處理。
與現有技術相比，本發明的有益效果是：通過控制豬養殖區內部的廢水輸入到廢水排放管道內部，然后利用重力自動控制廢水的下落，然后將其經過過濾網內進行多級過濾后，置于沉淀池內部進行靜置固液分離，而后將液體排出，固體下落進行風干處理，從而實現對豬養殖廢水的自動化快速處理；通過利用廢水下落產生的重力勢能轉化為動能，利用該動能，驅動直角三角推塊對過濾網上表面進行自動化清理、帶動固液分離后的廢水配合泵體進行回流，轉移到豬養殖區內部進行再次使用、以及驅動固體風干盤轉動、熱風機運行，對固體進行風干，以此實現對該勢能的充分轉化利用，大幅降低對廢水處理時的能源消耗，一定程度上提高本裝置運行的效率以及降低加工成本。
（發明人：卞士應;卞士全）
