公布日：2024.12.20

申請日：2024.11.14

分類號：B01D25/34(2006.01)I;B01D25/38(2006.01)I

摘要

本發明涉及廢水處理的技術領域，公開了一種工業脫硫廢水處理設備及工藝，其中，一種工業脫硫廢水處理設備，包括支撐座、設置于支撐座頂部的橫桿，以及設置于橫桿頂面帶有通孔的濾板，且濾板設置有多個，多個濾板之間通過連接組件連接，支撐座的頂部設置有用于刮拭濾布外壁的刮板，支撐座的頂部設置有控制部件，控制部件的作用是同步帶動多個濾板進行左右晃動，松動附著在濾布上的固體顆粒，同時帶動刮板進行升降對濾布的外壁進行間歇性刮拭，有效剝離附著在濾布表面的顆粒物。該工業脫硫廢水處理設備，通過左右晃動濾板和間歇性刮動濾布，能夠有效處理粘附在濾布上的物料，有效使濾餅順利脫離濾布。

權利要求書

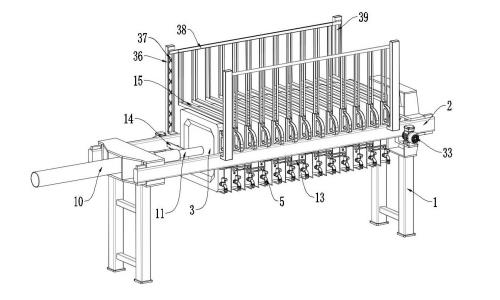

1.一種工業脫硫廢水處理設備，包括支撐座（1）、設置于支撐座（1）頂部的橫桿（2），以及設置于橫桿（2）頂面帶有通孔的濾板（3），且濾板（3）設置有多個，還包括設置于相鄰兩個濾板（3）相對面的濾布（6）、設置于濾板（3）一側面的排水管（5）、開設于相鄰兩個濾板（3）相對面并與排水管（5）的內部相互連通的濾孔（4）、開設于濾板（3）遠離排水管（5）一側面的氣孔（8），以及設置于相鄰兩個濾板（3）相對面并與氣孔（8）的內部相互連通的隔膜（7），且濾布（6）的外壁與濾板（3）的通孔內壁固定連接，其特征在于：所述支撐座（1）的頂部設置有電動推桿（10），所述電動推桿（10）的活動端設置有連接桿（11），且連接桿（11）遠離電動推桿（10）的一端與其中一個位于外側的濾板（3）的外壁固定連接，所述支撐座（1）的頂部設置有注漿管道（9），所述注漿管道（9）的端部設置有密封筒（12），且密封筒（12）遠離注漿管道（9）的一端與另一個位于外側的濾板（3）的外壁固定連接，所述支撐座（1）的頂部設置有用于阻擋密封筒（12）的擋板（34），多個所述濾板（3）之間通過連接組件（13）連接；所述支撐座（1）的頂部設置有用于刮拭濾布（6）外壁的刮板（15）；所述支撐座（1）的頂部設置有控制部件（14），控制部件（14）的作用是同步帶動多個濾板（3）進行左右晃動，松動附著在濾布（6）上的固體顆粒，同時帶動刮板（15）進行升降對濾布（6）的外壁進行間歇性刮拭，有效剝離附著在濾布（6）表面的顆粒物；所述連接組件（13）包括開設于濾板（3）一側面的螺紋孔（16）、設置于螺紋孔（16）內部的T形螺柱（17）、套設于T形螺柱（17）桿壁的套設框（18）、開設于套設框（18）外壁的安裝槽（19）、彈性安裝在安裝槽（19）內部的T形塊（20）、開設于套設框（18）外壁供T形塊（20）插設的插槽（22），以及設置于T形塊（20）外壁的拉桿（21）；所述控制部件（14）包括設置于連接桿（11）桿壁的第一固定板（26）、設置于橫桿（2）外壁的第一轉動桿（27）、設置于第一轉動桿（27）一端用于推動第一固定板（26）的第一凸輪（28），以及設置于橫桿（2）外壁的第一驅動電機（29），且第一驅動電機（29）的輸出軸與第一轉動桿（27）的另一端固定連接；所述控制部件（14）還包括設置于密封筒（12）筒壁的第二固定板（30）、設置于橫桿（2）外壁的第二轉動桿（31）、設置于第二轉動桿（31）一端用于推動第二固定板（30）的第二凸輪（32），以及設置于橫桿（2）外壁的第二驅動電機（33），且第二驅動電機（33）的輸出軸與第二轉動桿（31）的另一端固定連接。

2.根據權利要求1所述的工業脫硫廢水處理設備，其特征在于：所述連接組件（13）還包括設置于安裝槽（19）內壁的壓縮彈簧（23），且壓縮彈簧（23）的一端與安裝槽（19）的內壁固定連接，壓縮彈簧（23）的另一端與T形塊（20）的外壁固定連接。

3.根據權利要求1所述的工業脫硫廢水處理設備，其特征在于：所述連接桿（11）的桿壁設置有導向塊（24），所述電動推桿（10）的活動端開設有供導向塊（24）滑動的導向槽（25）。

4.根據權利要求1所述的工業脫硫廢水處理設備，其特征在于：所述控制部件（14）還包括設置于橫桿（2）頂面的安裝架（36）、設置于其中一個安裝架（36）內部的往復絲桿（37）、設置于其余安裝架（36）內部的滑桿（39），以及設置于刮板（15）外壁的連接架（38），且多個刮板（15）通過連接架（38）連接，連接架（38）的外壁與往復絲桿（37）的外壁螺紋連接，連接架（38）的外壁與滑桿（39）的桿壁滑動連接，通過控制往復絲桿（37）轉動能夠帶動連接架（38）實現往復升降。

5.根據權利要求4所述的工業脫硫廢水處理設備，其特征在于：所述橫桿（2）的外壁設置有第三轉動桿（35），且第一轉動桿（27）的桿壁與第三轉動桿（35）的桿壁通過齒輪傳動連接，往復絲桿（37）的底端與第三轉動桿（35）的桿壁通過傘齒輪傳動連接。

6.根據權利要求1所述的工業脫硫廢水處理設備，其特征在于：所述刮板（15）包括第一尖銳部（40）、倒彎部（41），以及第二尖銳部（42）。

7.一種工業脫硫廢水處理工藝，采用如權利要求1所述的工業脫硫廢水處理設備，其特征在于，包括以下步驟：通過控制電動推桿（10）的活動端伸出，依次推動多個濾板（3），直至密封筒（12）與擋板（34）發生抵觸，多個濾板（3）之間的濾布（6）緊密貼合，將工業脫硫廢水注入注漿管道（9）內部，對工業脫硫廢水進行固液分離處理；廢水處理結束后，通過控制電動推桿（10）的活動端收縮，依次將多個濾板（3）拉開至最大距離，濾餅從多個濾板（3）中間掉落后，落在物料輸送機構上進行傳輸；通過控制部件（14），能夠同步帶動多個濾板（3）進行左右滑動運動，與此同時控制部件（14）帶動刮板（15）進行往復升降運動，當刮板（15）在濾布（6）表面刮動時，配合濾板（3）的晃動，能夠更有效地剝離附著在濾布（6）表面的物料；在濾布（6）表面清理結束后，控制部件（14）控制多個濾板（3）和刮板（15）回到初始位置。

發明內容

鑒于現有技術存在的在卸料時濾布上容易粘附有部分物料，若是被粘附的物料位于相鄰兩個濾板之間的貼合位置，那么在壓濾過程中就可能導致濾室密封不嚴，從而引起物料泄漏或夾泥現象的問題，提出了一種工業脫硫廢水處理設備及工藝。

本申請的一方面，提供了一種工業脫硫廢水處理設備，其目的在于：通過左右晃動濾板和間歇性刮動濾布，能夠有效處理粘附在濾布上的物料，有效使濾餅順利脫離濾布。

本發明的技術方案為：一種工業脫硫廢水處理設備，包括支撐座、設置于支撐座頂部的橫桿，以及設置于橫桿頂面帶有通孔的濾板，且濾板設置有多個，還包括設置于相鄰兩個濾板相對面的濾布、設置于濾板一側面的排水管、開設于相鄰兩個濾板相對面并與排水管的內部相互連通的濾孔、開設于濾板遠離排水管一側面的氣孔，以及設置于相鄰兩個濾板相對面并與氣孔的內部相互連通的隔膜，且濾布的外壁與濾板的通孔內壁固定連接，支撐座的頂部設置有電動推桿，電動推桿的活動端設置有連接桿，且連接桿遠離電動推桿的一端與其中一個位于外側的濾板的外壁固定連接，支撐座的頂部設置有注漿管道，注漿管道的端部設置有密封筒，且密封筒遠離注漿管道的一端與另一個位于外側的濾板的外壁固定連接，支撐座的頂部設置有用于阻擋密封筒的擋板，多個濾板之間通過連接組件連接；支撐座的頂部設置有用于刮拭濾布外壁的刮板；支撐座的頂部設置有控制部件，控制部件的作用是同步帶動多個濾板進行左右晃動，松動附著在濾布上的固體顆粒，同時帶動刮板進行升降對濾布的外壁進行間歇性刮拭，有效剝離附著在濾布表面的顆粒物。

進一步的，連接組件包括開設于濾板一側面的螺紋孔、設置于螺紋孔內部的T形螺柱、套設于T形螺柱桿壁的套設框、開設于套設框外壁的安裝槽、彈性安裝在安裝槽內部的T形塊、開設于套設框外壁供T形塊插設的插槽，以及設置于T形塊外壁的拉桿。

進一步的，連接組件還包括設置于安裝槽內壁的壓縮彈簧，且壓縮彈簧的一端與安裝槽的內壁固定連接，壓縮彈簧的另一端與T形塊的外壁固定連接。

進一步的，連接桿的桿壁設置有導向塊，電動推桿的活動端開設有供導向塊滑動的導向槽。

進一步的，控制部件包括設置于連接桿桿壁的第一固定板、設置于橫桿外壁的第一轉動桿、設置于第一轉動桿一端用于推動第一固定板的第一凸輪，以及設置于橫桿外壁的第一驅動電機，且第一驅動電機的輸出軸與第一轉動桿的另一端固定連接；控制部件還包括設置于密封筒筒壁的第二固定板、設置于橫桿外壁的第二轉動桿、設置于第二轉動桿一端用于推動第二固定板的第二凸輪，以及設置于橫桿外壁的第二驅動電機，且第二驅動電機的輸出軸與第二轉動桿的另一端固定連接。

進一步的，控制部件還包括設置于橫桿頂面的安裝架、設置于其中一個安裝架內部的往復絲桿、設置于其余安裝架內部的滑桿，以及設置于刮板外壁的連接架，且多個刮板通過連接架連接，連接架的外壁與往復絲桿的外壁螺紋連接，連接架的外壁與滑桿的桿壁滑動連接，通過控制往復絲桿轉動能夠帶動連接架實現往復升降。

進一步的，橫桿的外壁設置有第三轉動桿，且第一轉動桿的桿壁與第三轉動桿的桿壁通過齒輪傳動連接，往復絲桿的底端與第三轉動桿的桿壁通過傘齒輪傳動連接。

進一步的，刮板包括第一尖銳部、倒彎部，以及第二尖銳部。

進一步的，本發明還提供了一種工業脫硫廢水處理工藝，包括以下步驟，

通過控制電動推桿的活動端伸出，依次推動多個濾板，直至密封筒與擋板發生抵觸，多個濾板之間的濾布緊密貼合，將工業脫硫廢水注入注漿管道內部，對工業脫硫廢水進行固液分離處理；

廢水處理結束后，通過控制電動推桿的活動端收縮，依次將多個濾板拉開至最大距離，濾餅從多個濾板中間掉落后，落在物料輸送機構上進行傳輸；

通過控制部件，能夠同步帶動多個濾板進行左右滑動運動，與此同時控制部件帶動刮板進行往復升降運動，當刮板在濾布表面刮動時，配合濾板的晃動，能夠更有效地剝離附著在濾布表面的物料；

在濾布表面清理結束后，控制部件控制多個濾板和刮板回到初始位置。

本發明的有益效果：

1、通過控制部件控制多個濾板同步左右滑動，能夠有效松動濾布上粘附的物料，在相鄰兩個濾板中間有兩個相背設置的刮板，其中一個刮板與濾布的表面接觸，另一個刮板不與濾布的表面接觸，為多個濾板提供滑動空間，通過左右晃動濾板和間歇性刮動濾布，能夠有效處理粘附在濾布上的物料，有效使濾餅順利脫離濾布，更有效地剝離附著在濾布表面的顆粒物。

2、當刮板在濾布表面刮動時，配合濾板的左右晃動，能夠使刮板在濾布上的作用力更具沖擊性和連帶性，對附著在濾布表面的顆粒物同時實施上下和左右方向上的作用力，更有效地剝離附著在濾布表面的顆粒物，相比現有技術中直接使用刮板進行刮拭，附著物料嵌入濾布孔洞內的部分依舊容易殘留在濾布內部，而本裝置有利于將附著物料嵌入濾布孔洞內的部分剝離出，相比現有技術中直接使用高壓水槍對濾布進行沖洗，則需要對廢水處理設備進行停機處理，還需對濾布進行烘干，不便于頻繁使用，本裝置在使用時，在卸料結束后即可對濾布上附著的物料進行處理，不需要頻繁對濾布進行沖洗和烘干，有效提高了隔膜壓濾機的運行效率和卸料效果。

3、當刮板下降時，通過設置的第一尖銳部，有利于刮板自上而下將濾布表面附著的物料刮起，通過設置的倒彎部，能夠向被刮起的物料施加向下的壓力，有利于被刮起的物料向下掉落，當刮板上升時，通過設置的第二尖銳部，有利于刮板自下而上將濾布表面附著的物料刮起。

4、當人們需要對其中一個濾板進行拆卸更換時，通過拉動拉桿，能夠帶動T形塊收入安裝槽的內部，繼而T形塊對壓縮彈簧造成擠壓，使壓縮彈簧被壓縮儲存彈力，此時，人們能夠?qū)⑻自O(shè)框從T形螺柱上取下，通過將其中一個濾板上的套設框全部取下，能夠使其中一個濾板獨立出來，進而能夠向上取出其中一個濾板，對其中一個濾板進行拆卸更換。

（發明人：吳來貴;彭足仁;趙劍鋒;張泉;徐文軍;蔣國鼎;陳浩）
