揮發性有機化合物(volatileorganiccompounds，VOCs)是指常溫下，沸點在50~260℃范圍內的有機物。目前，我國工業源VOCs的排放量約占人為源VOCs排放量的50%左右，主要來源于石油煉化、合成材料、涂料、制藥、橡膠、印刷、漆包線生產等行業。近年來，隨著制藥行業的快速發展，需要在生產過程中大量使用揮發性有機溶劑，在反應體系溶解、分離提純等過程中會產生大量VOCs。工業排放的VOCs主要呈現種類多、流量大，且呈不連續、不穩定等特點。
制藥行業排放的VOCs治理方法包括燃燒凈化法、吸收法、吸附法、冷凝法、生物法、光催化氧化法、等離子體凈化法等。針對制藥行業VOCs排放呈流量大和間歇性特點，很難利用傳統方法實現對VOCs質量濃度為22~6293mg·m−3波動條件下的連續處理，并使其達到排放要求。這是由于燃燒凈化法需保持恒定爐內溫度，才能實現對爐內有機廢氣的持續燃燒凈化；而在爐內廢氣質量濃度小于800mg·m−3時，則會停止工作，造成燃燒間斷。一種處理間歇性VOCs的方法是在進氣口增加濃度監測設備，當濃度較低時對進氣口的冷氣進行預熱，但該方法存在延時問題，預熱設備頻繁啟動也會增加能耗。此外，燃燒過程需通過控制可燃物濃度來實現對溫度的精準控制，但催化燃燒過程很難用線性化模型表示。因此，針對制藥行業大流量、間歇性有機廢氣的排放處理問題上，仍存在很多難點。
陳飛等通過對蓄熱+換熱的傳統催化燃燒裝備進行廢氣換熱器、電加熱棒、處理器上蓋板、氣流隔板、廢氣進口管、出口管等的改造，實現了VOCs廢氣凈化裝備連續運作，且效率更高。張躍斌等針對催化燃燒的廢氣采用電加熱方式，采用PLC系統依溫度條件精密控制，當廢氣溫度低于設定溫度下限時電熱管會自動給廢氣加熱，當廢氣溫度高于設定溫度上限時電熱管會按照設定條件自動斷開，并依次進行第一組加熱、第二組加熱，直至斷開全部電源以節約電能、實現節能運行。當脫附氣體中的廢氣濃度達到一定濃度后，基本可實現熱量的自動平衡，無需開啟電加熱，可節約用電，是一種適合低溫(約350℃)廢氣催化燃燒的新工藝。YU等設計了一種催化熱交換器，采用燃燒空氣的蓄熱預熱系統。該催化換熱器由催化燃燒室和熱交換器組成。該研究考察了空氣-燃料混合氣的當量比、速度、預熱溫等操作參數的敏感性，為催化換熱器中找到穩定催化燃燒的最佳操作條件。FENG等針對微催化多孔燃燒室丙烷催化燃燒過程，建立了耦合晶格玻爾茲曼模型，揭示了微催化多孔燃燒室的燃燒機理和影響轉化效率的主要因素取決于當量、燃?xì)鉁囟群椭尾牧系男再|(zhì)。
本研究以催化燃燒法為基礎，構建由蓄熱、換熱、回?zé)岷脱a(bǔ)熱組成的多效熱回收工藝，結合模糊比例積分微分(proportionintegrationdifferentiation,PID)溫度控制策略，以鍍?cè)诜涓C陶瓷載體上的鉑鈀合金為催化劑，對VOCs進行多效熱回收的直接催化燃燒，進一步將此方法應用于北京某制藥廠，對該廠存在的大流量、間歇性有機廢氣進行處理，驗證工藝可行性，以期為制藥行業或其他行業的VOCs治理提供參考。
1、多效熱回收催化燃燒工藝
1.1 工藝構建
多效熱回收的催化燃燒裝置由蓄熱、換熱、回?zé)岷脱a(bǔ)熱4個部分組成。蓄熱部分由1層陶瓷蓄熱磚和5層厚度為40mm蜂窩催化層組成，放置在催化燃燒爐中間位置；換熱部分由十字交叉的金屬薄板組成，交換燃燒前后氣體溫度；回?zé)岵糠謩t通過建立爐外循環，通過循環風機將一部分燃燒廢氣送回燃燒爐，形成對燃燒熱量的回收；最后，在爐外循環路徑上增加酒精燃燒機，通過調節回?zé)犸L(fēng)機功率，穩定循環內的溫度，從而實現補熱效果。由于該制藥廠主要使用的溶劑為酒精，其來源方便，且廢酒精較多，加上該藥廠無天然氣管道，故采用酒精燃燒機補熱。
催化燃燒爐直徑為1.8m，高度為3.8m，材質為碳鋼，催化劑床的進氣口為收縮結構，直徑為3m，共用4個進氣口，通過增大局部氣體流速的方式實現多室動力平衡，平均催化床溫度。催化劑采用500g·m−3鉑鈀合金，設計空速10000h−1，填充在體積為2m3的蜂窩催化床上，可實現對通氣量為20000m3·h−1的穩定催化燃燒。換熱器尺寸(長×寬×高)為1.2m×1.2m×1.6m，由0.1mm金屬薄板組成，相鄰換熱管的間距≤10mm。循環內的加熱裝置由電加熱器和酒精燃燒機2部分組成。其中，電加熱裝置尺寸(長×寬×高)為1.78m×0.68m×1.1m，僅在啟爐過程使用，通過調節燃燒機的酒精流量閥，控制酒精補充量，間接調節爐內溫度。
系統由三元流風機(5.5kW)提供循環內的VOCs氣體壓力，裝置設計的最大溫度為570℃，升溫速度≤3℃min−1，排氣壓力3kPa、額定VOCs流速≥4.5m·s−1。
催化爐前端采用干式過濾器尺寸(長×寬×高)為2.25m×2.25m×4m，為碳鋼材質，采用不銹鋼絲網+F5級布袋過濾。催化爐后端采用噴淋工藝對廢氣進行降溫并進一步降低廢氣濃度。采用三級噴淋，每個噴淋塔為Φ1.5m×4.5m，塔內停留時間為3s，氣液比為3‰，氣速為3m·s−1。配套2.2kW的水泵，流量為15m3·h−1，揚程17m。主風機采用玻璃鋼材質，功率30kW，風量為20000m3·h−1，壓力為3000Pa。
1.2 工藝流程

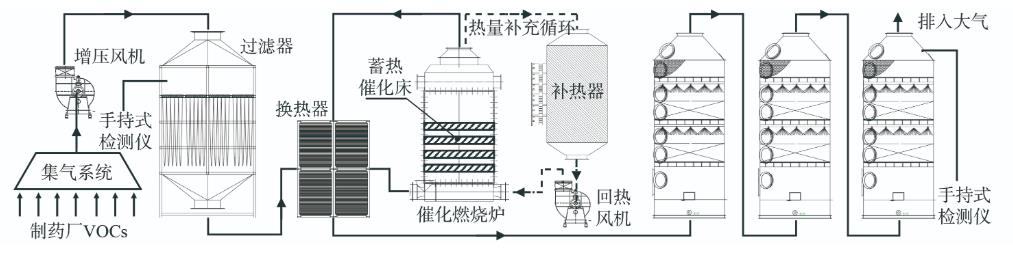

系統的工藝流程圖如圖1所示。首先，增壓風機提供負壓，抽取車間中的廢氣，通過過濾器進行過濾(F5級過濾)，去除廢氣中的細微粉塵和雜質等顆粒物；第二，過濾后的廢氣經過換熱器后，吸收準備排出的氣體熱量，實現第1次升溫；第三，廢氣進入催化燃燒爐，VOCs經過鍍有鉑鈀合金的蜂窩蓄熱催化床，實現直接催化燃燒；第四，經過催化燃燒爐的一部分氣體進入熱量補充循環，經過由酒精燃燒機和電加熱裝置組成的補熱器，通過回?zé)犸L(fēng)機的增壓作用，再次進入催化燃燒爐；第五，另一部分氣體經過換熱器降溫和噴淋塔冷卻排入大氣。
圖1 多效熱回收催化燃燒工藝流程圖

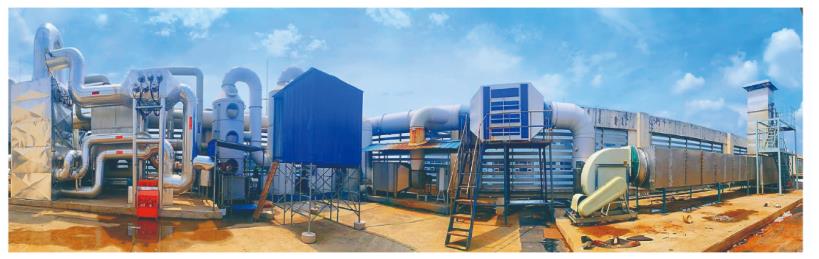

補熱器由電加熱器和酒精燃燒機組成，電加熱器僅在啟爐過程中使用。控制器通過控制酒精燃燒機中酒精的攝入量，控制系統回路中的酒精濃度，穩定催化燃燒爐內的溫度。VOCs凈化現場照片如圖2所示。
圖2 多效熱回收催化燃燒工藝凈化現場
1.3 工藝溫度控制方法
本裝置中的被控對象(即催化燃燒爐內溫度)為回?zé)嵫h(huán)中的酒精濃度。催化燃燒過程很難用線性模型表示，多效熱回收工藝的組成形式增加了控制系統的非線性度，該系統的PID參數不能通過線性化方法得到。為提升工程的可靠性，裝置采用基于模糊PID溫度控制策略，通過控制調節回?zé)犸L(fēng)機功率，調節經過酒精燃燒機的氣體流量，將催化燃燒爐的爐溫穩定在300~400℃，以實現爐內燃?xì)夥�(wěn)定燃燒。模糊PID控制利用模糊邏輯并根據模糊規則對PID的參數進行實時優化，能克服傳統PID參數無法實時調整PID參數的缺點。由于燃燒系統受到多種因素影響，難以建立準確的模型系統，使用模糊PID控制能有效提高PID控制算法的效果，提高系統穩定性及控制系統的準確度。

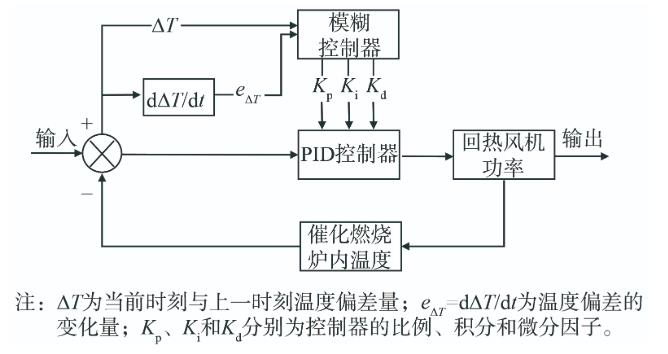

系統首先利用西門子熱電偶采集模塊EMAT04和K型熱電偶搭建一個多通道溫度數據采集平臺；其次，基于西門子200SMARTPLC設計軟件及觸摸屏操控界面組成穩定可靠的控制系統；最后根據多效熱回收的催化燃燒技術工藝流程和燃燒爐內的溫度變化規律，利用基于燃燒過程的模糊理論，對PID控制邏輯中的控制參數進行實時優化，構建基于溫度偏差量的PID參數調節方法。本工藝采用基于模糊PID控制方法的控制邏輯(圖3)。
圖3 基于模糊PID控制方法的控制邏輯圖
系統中的溫度傳感器會實時采集燃燒爐內的溫度，控制系統經過計算，得到當前值與設定值的偏差()及偏差量的變化量()2個值，使用模糊理論建立比例因子、積分因子、微分因子與系統偏差與偏差變化率間的關系，計算方法如式(1)~式(3)所示。
在具體實現的過程中，當系統出現偏差時，將偏差與偏差變化率轉化為模糊變量，通過建立的模糊規則，修正PID控制器的3個參數。系統對修正后的比例、積分、微分進行控制，直到無偏差。本裝置最終修正的比例系數、積分系數和微分系數分別為P=0.5、I=0.95、D=0.08。
1.4 廢氣的采集與檢測
(1)廢氣采集方法。制藥廠廢氣使用智能雙煙路煙氣采樣器(嶗應3072型，青島嶗應環境科技有限公司)采集，采樣材料為溶劑解析型活性炭采樣管(鹽城尊科電子儀器有限公司)，分A、B兩部分裝入100mg和50mg活性炭。在采集固定污染源VOCs時，將管路連接好，參照《固定污染源廢氣中揮發性有機物的測定固相吸附-熱脫附氣相色譜-質譜法HJ734-2014》和《環境空氣苯系物的測定活性炭吸附/二硫化碳解吸-氣相色譜法HJ584-2010》，以0.5L·min−1的流量采集20min，采氣10L。采集完成后，立即用密封帽將樣品兩端密封，于4℃條件下避光保存、運輸。
(2)廢氣檢測方法。將采樣管中采集好的活性炭A段和B段取出，分別倒入10mL磨口具塞試管中，每個試管中各加入1mL異丙醇/二硫化碳混合解析液(取98mL二硫化碳，加入2mL異丙醇，混勻)，密閉，輕輕振動，在室溫下解析1h后取1uL樣品消解液注射到氣相色譜-質譜聯用儀(島津GCMS-2010SE，島津(上海)實驗器材有限公司)中。
采用氣相色譜-質譜聯用儀進行廢氣組分分析，色譜柱為SH-Rtx-5石英毛管色譜柱(30m×0.25mm×0.25μm)，檢測器為EI電子轟擊源。掃描方式為全掃描，掃描范圍為20~600amu；離子化能量70eV；柱流量1.80mL·min−1。采用程序升溫方法，設置初始溫度為35℃，保持3min，接著以10℃·min−1升至80℃，保持2min，再以10℃·min−1升至280℃，保持15min，然后以20℃·min−1升至320℃，保持2min，分析時間總計48.5min。不分流進樣，進樣量為1μL。載氣為氦氣，進樣口溫度270℃，離子源溫度為260℃。
1.5 現場廢氣質量濃度測定
現場多效熱回收直接催化燃燒裝置進出口的VOCs質量濃度采用手持式VOCs檢測儀(PGM-7340型，華瑞科學儀器(上海)有限公司)測定，檢測器為光離子化檢測器。VOCs的處理效率以VOCs去除率為指標，計算方法如式(4)所示。
式中：為裝置的VOCs去除率；、分別為裝置進氣口、出氣口處VOCs質量濃度，mg·m−3。
2、結果與討論
2.1 廢氣組分分析

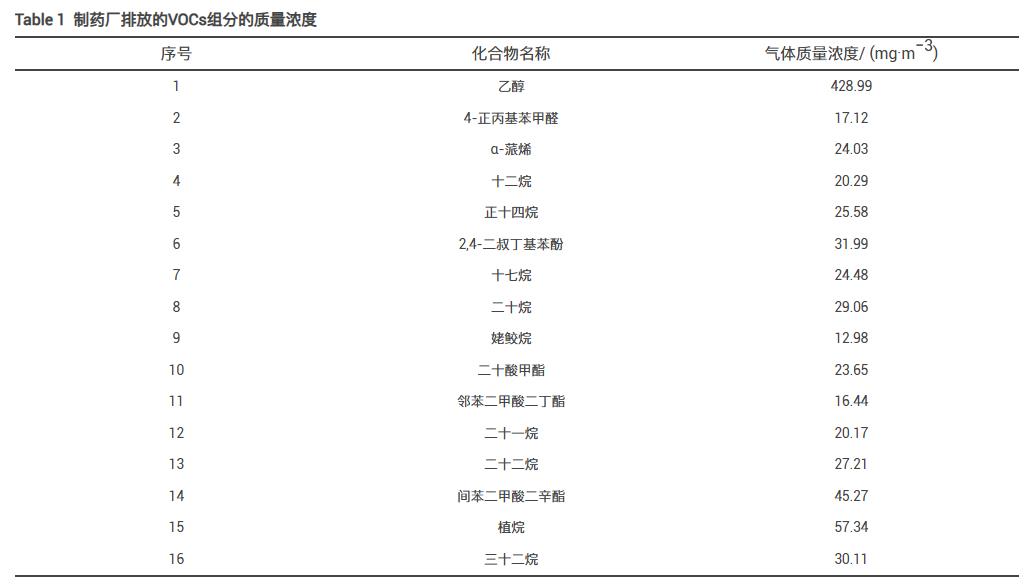

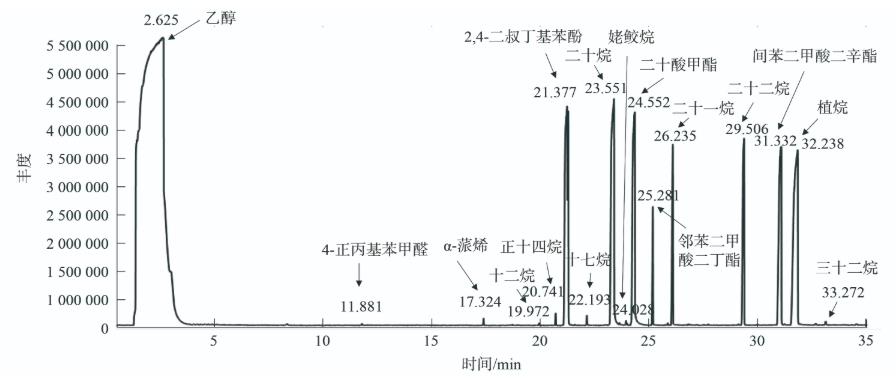

多效熱回收催化燃燒裝置廢氣風量為20000m3·h−1，系統流動速度穩定在4.63m·s−1。通過質譜圖檢索識別，該基地的廢氣主要成分為乙醇、4-正丙基苯甲醛、α-蒎烯、十二烷、正十四烷、2,4-二叔丁基苯酚、十七烷、二十烷、姥鮫烷、二十酸甲酯、鄰苯二甲酸二丁酯、二十一烷、二十二烷、間苯二甲酸二辛酯、植烷、三十二烷。廢氣組分成分如圖4所示。根據GC-MS成分分析結果，制藥廠排放的有機廢氣主要成分為乙醇，同時伴有其他烷類、酯類等有機化合物，VOCs成分如表1結果所示。
圖4 廢氣中有機物的GC-MS分析
2.2 處理能力驗證及效率分析

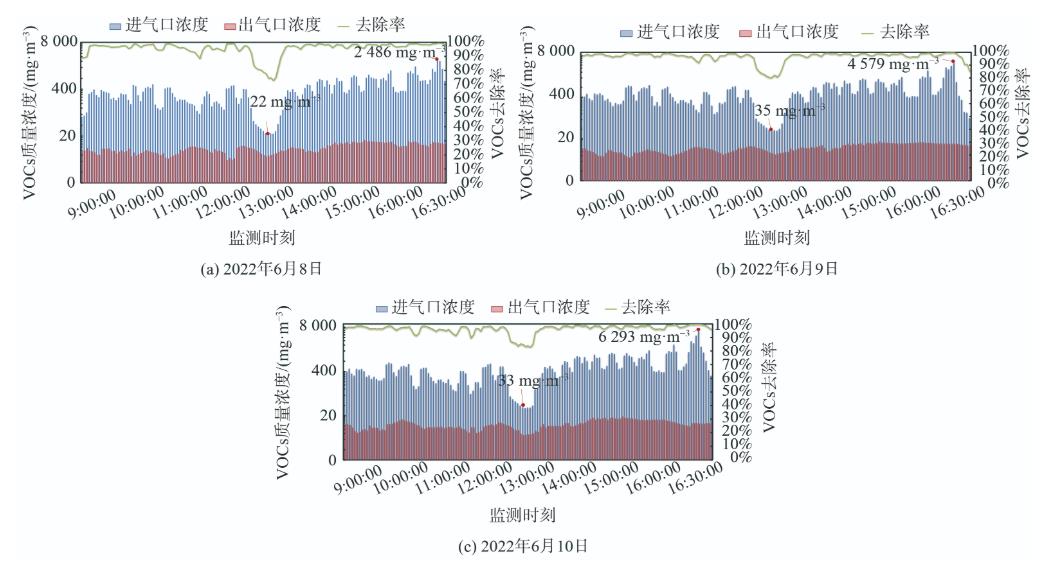

制藥廠現場記錄了2022年6月8日—10日多效熱回收催化燃燒裝置進氣口和出氣口VOCs質量濃度(每隔3min記錄1次實驗結果)(圖5)。這3d內，進氣口VOCs最低質量濃度為22mg·m−3，最高質量濃度達到6293mg·m−3，相差286倍，數據波動大。這符合有機廢氣呈現間歇性排放的制藥行業廢氣排放常見特征。每日中午VOCs質量濃度較低，為24h內最低區間值。這是由于該藥廠采用傳統的人工澆潑制藥溶劑的方式，中午時間工人休息，暫停溶劑澆潑，但車間內還殘余有機廢氣。每日下午16:15左右，VOCs質量濃度為當日峰值，此時段為車間最后一次澆潑制藥溶劑時間，溶劑使用量也為一天中的最大值。
圖5 多效熱回收催化燃燒工藝動態去除率
基于現場數據，分析工藝的處理能力和處理效率。在處理能力方面，設計的多效熱回收的催化燃燒工藝可應對制藥行業大流量、間歇性VOCs排放的特點；對比進氣口、出氣口VOCs質量濃度有明顯降低，3d內出氣口VOCs質量濃度值均小于工廠限值(20mgm−3)，并低于《制藥工業大氣污染物排放標準》(GB37823—2019)對NMHC、TVOC、苯系物及某些危害大的特征污染物規定的排放限值。通過預先定義的基于模糊PID的控制策略中比例、積分和微分系數，多效熱回收催化燃燒裝置能根據進氣口VOCs質量濃度對補熱回路中酒精攝入量進行自動調控，從而實現對多效熱回收這樣復雜工藝流程中溫度的間接控制，進而有效控制出氣口的VOCs質量濃度。在中午工人休息時間段，通過增加補熱回路中酒精濃度的方式保證催化燃燒爐的正常工作，減少因啟爐或電加熱補熱造成的成本和效率問題，可經濟高效地解決因短時間工人休息或間歇性停產造成的排放處理穩定性問題，提高廢氣處理設備工作魯棒性，從而提升廢氣處理能力。
在處理效率方面，現場VOCs處理綜合處理效率(去除率)達97%以上，且VOCs處理效率受進氣口質量濃度影響(圖5)。當進氣口VOCs質量濃度為22~27mg·m−3時，VOCs處理效率為70%~80%；當進氣口VOCs質量濃度為31~89mg·m−3時，VOCs處理效率為80%~90%；當進氣口VOCs質量濃度為98~178mg·m−3時，VOCs處理效率為90%~95%；當進氣口VOCs質量濃度大于180mg·m−3，VOCs處理效率大于95%；當進氣口VOCs質量濃度大于1000mg·m−3，VOCs處理效率能穩定達到98%以上。由于該系統使用基于模糊PID方法的控制策略，將催化燃燒爐的溫度控制在300~400℃，當進氣口VOCs質量濃度越高，催化燃燒爐內燃料量越大，燃燒釋放熱量更多，催化劑床層溫度隨之升高，從而有利于VOCs處理效率的提升。
2.3 VOCs去除率與進氣口VOCs質量濃度關系分析
3個檢測日中得到的數據具有高度相似性。圖6為該制藥廠6月9日VOCs去除率隨進氣口VOCs質量濃度的變化。由于多效熱回收催化燃燒工藝在補熱回路中增加了酒精燃燒機進行補熱，當進氣口輸入的VOCs質量濃度較低時，仍可保證催化燃燒爐的正常工作。

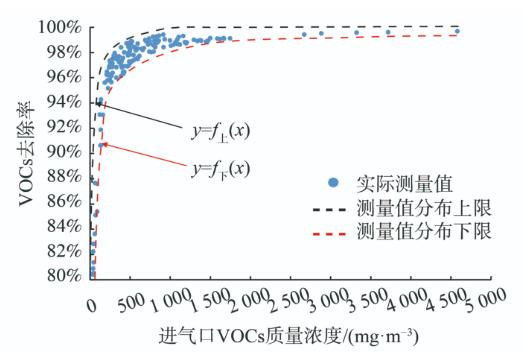

圖6 VOCs去除率隨進氣口VOCs質量濃度變化散點圖
一方面，由于補熱回路中酒精燃燒機的補熱作用及基于模糊PID理論的控制策略，使得當進氣口VOCs質量濃度較低時，去除效率不低于80%；另一方面，隨著進氣口質量濃度提高，多效熱回收催化燃燒工藝VOCs去除率接近100%。此外，VOCs質量濃度和去除率關系散點被包含在2條指數函數曲線中。這2條曲線通過2階指數函數擬合，測量值分布的上限和下限曲線表達式即式(5)和式(6)。
圖6闡明了多效熱回收催化燃燒工藝對VOCs去除率隨進氣口濃度的變化趨勢。一方面，由于測量時新更換了催化燃燒爐內的催化劑，該函數體現了系統的理想去除能力，物理意義為系統在不同進氣口濃度下的最大去除能力。通過測量某一時刻進氣口質量濃度，并將其帶入式(5)和式(6)，可計算得到去除率。將計算得出的去除率和理想條件進行對比，可評估催化劑的催化能力，為催化劑的更換提供量化指標。另一方面，將離散的測量點轉化成連續曲線，為后續催化燃燒的研究提供對比依據，并對裝置的改進、升級和工藝設計優化提供數據基礎。
2.4 運行成本分析

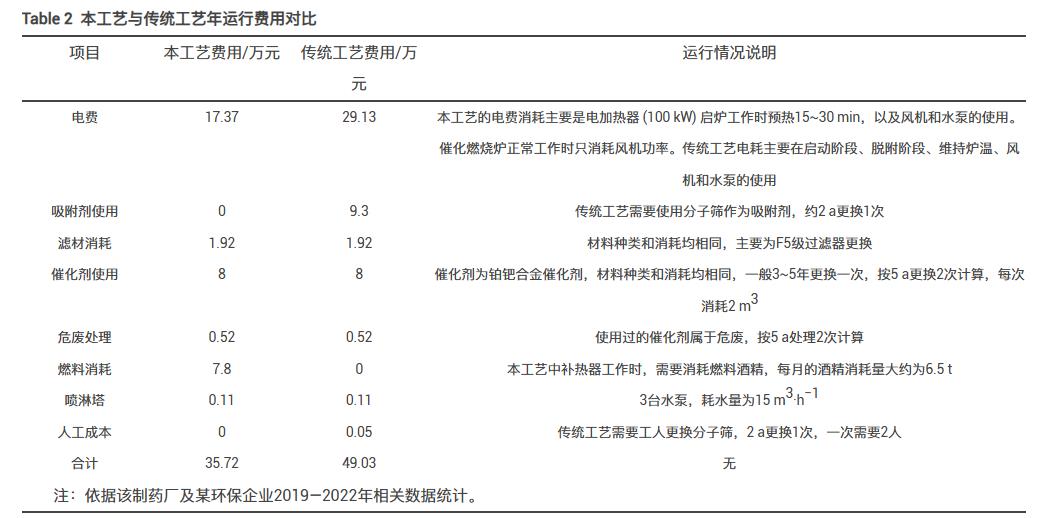

將本工藝與同等處理規模的傳統工藝“分子篩吸附+催化燃燒+噴淋”工藝進行對比，分析其運行經濟性，結果見表2。
本工藝的運行成本主要包括：電費、濾材消耗、催化劑使用、危廢處理、燃料消耗、自來水消耗。與“分子篩吸附+催化燃燒+噴淋”相比，本工藝無需使用吸附劑，沒有人工費用，電費更低，能夠?qū)崿F(xiàn)自動化控制，在操作上也更簡便。在考慮折舊等消耗后，按年運行4800h計算，得到本工藝的年平均運行成本為35.72萬元。與傳統工藝相比，運行成本降低了至少27%。
3、結論
1)采用多效熱回收的催化燃燒工藝能有效解決制藥廠VOCs排放超標問題�，F(xiàn)場數據證明，以蓄熱、換熱、回?zé)岷脱a(bǔ)熱組成的多效熱回收催化燃燒裝置能解決制藥企業大流量、間歇性VOCs排放問題。
2)催化燃燒工藝和多效熱回收裝置對制藥廠VOCs的綜合處理效率大于97%。處理效率受進氣口質量濃度影響，當進氣口VOCs質量濃度大于1000mg·m−3時，VOCs處理效率能穩定達到98%以上。隨著進氣口VOCs質量濃度的提高，VOCs處理效率接近100%。
3)與傳統“分子篩吸附+催化燃燒+噴淋”工藝相比，多效熱回收催化燃燒工藝無需使用吸附劑，沒有人工費用，電費更低，能實現自動化控制，操作也更為簡便。本工藝的年平均運行成本為35.72萬元。與傳統工藝相比，運行成本降低了至少27%。
4)由于催化燃燒和多效熱回收過程很難用線性模型進行模擬，處理間歇性有機廢氣的排放問題不能根據實時排放狀態進行精準補熱，但針對燃燒過程和多效熱回收流程的分段精細化建模能進一步提升處理效率，并降低成本。（來源：清華大學環境學院，清華大學生態文明研究中心，北京大華銘科環�？萍加邢薰荆本┩侍每萍脊煞萦邢薰�，河南省生態環境科學研究院）
