天然有機物（NOM）主要包括腐殖質、微生物分泌物、溶解的動物組織和動物廢棄物等，其中以腐殖質為主，占NOM的50%~90%，按照在酸堿溶液中溶解度的差異，腐殖質在水中的主要形態可分為腐殖酸（HA）和富里酸（FA）。這些物質會導致水體的色度和臭味問題，同時也是微生物在水處理系統中生長的營養基質。研究發現，NOM中的疏水組分是導致飲用水處理中可致癌消毒副產物（DBPs）產生的主要物質。已有研究表明，膜過濾、吸附、磁性離子交換、混凝等多種方法均可在一定程度去除水中的NOM，但其中有些方法因處理材料成本高及再生困難等而難以廣泛應用。

循環造粒流化床是以絮凝動力學為原理的一種水處理技術，通過控制物理化學條件、動力平衡使設備中形成結構緊密的結團絮體，從而達到高效處理水體的目的。相比普通混凝工藝，其處理負荷更高，同時具有占地面積小、水力停留時間短、抗沖擊負荷能力強等優點。前期研究表明，循環造粒流化床適用于各類水質的給水處理，對濁度具有良好的去除效果，但是對有機物的去除效果研究較少。為此，筆者研究了循環造粒流化床對不同特性有機物的去除效果，并通過向循環造粒流化床中試系統中投加次氯酸鈉，實現預氯化與強化混凝相結合，探究該系統對水中不同特性有機物的強化去除效果。

1、材料與方法

1.1 原水水質

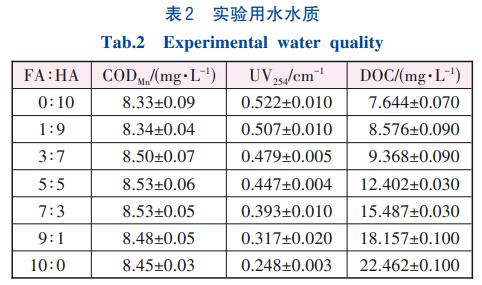

實驗用水由西安某水庫水加標制得。水庫原水濁度及有機物含量均較低，濁度、CODMn、UV254、DOC平均值分別為5.00NTU、2.30mg/L、0.05cm-1、2.300mg/L，pH在7.6左右。采用加標的方法模擬CODMn較高的水庫原水進行實驗。實驗使用的腐殖質基本特性如表1所示。投加不同比例腐殖酸和富里酸而配制的實驗用水水質如表2所示。

1.2 實驗裝置及方法

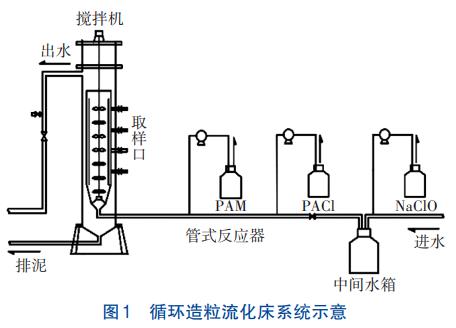

循環造粒流化床系統如圖1所示，包括加藥系統及流化床主體設備，其中，加藥系統包括內徑為20mm、長為20m的反應管道；流化床主體部分高1.5m，包括澄清區和循環區，循環區包括內筒、循環筒和排泥筒三部分，內徑分別為10、14、20cm。原水中投加聚合氯化鋁（PACl）后，在管式反應器中脫穩形成初始粒子，投加聚丙烯酰胺（PAM）后進入流化床主體，在強制攪拌及水力等作用下附著在石英砂表面，形成高密度的結團絮體顆粒，水流流經循環區后在澄清區實現固液分離，清水從上部排出，污泥進入排泥筒底部從排泥管排出。

實驗中，循環造粒流化床系統的上升負荷為45m/h，攪拌轉速為7r/min，PACl、PAM投加間隔為1min，投加量分別為24、0.9mg/L。改變進水水質，對不同階段流化床系統的出水水質進行檢測分析，考察循環造粒流化床對不同特性有機物的去除效果；通過改變攪拌轉速、PACl和PAM投加量、反應時間等，考察影響流化床系統處理效果的因素；通過前加氯進行強化循環造粒流化床去除有機物的研究。

檢測項目包括CODMn、UV254、DOC、濁度、三維熒光光譜等。其中，CODMn采用酸性高錳酸鉀滴定法測定，UV254采用紫外分光光度計測定，濁度使用HACH2100N型濁度儀測定，DOC采用島津40L型總有機碳測定儀測定，三維熒光光譜采用日立F7000型熒光分光光度計測定。

2、結果與分析

2.1 對不同特性有機物的去除效果

循環造粒流化床對濁度和不同特性有機物的去除效果如圖2所示�？芍�，流化床系統對不同水質水體中濁度的去除效果均較好，出水濁度均穩定在1NTU左右。當原水中富里酸與腐殖酸的濃度之比從0∶10升高到10∶0，即腐殖酸占比逐漸降低時，CODMn、DOC及UV254的去除率逐漸降低，分別由74.55%、60.29%、89.11%降低到5.74%、17.16%、44.60%。當原水有機物中腐殖酸為主要成分時，疏水性物質占比較大，有機物易于通過混凝去除，有機物去除率較高；隨著原水有機物中富里酸含量的增加，芳香族物質含量減少，此時有機物較難通過混凝去除，去除率逐漸降低。程拓等對丹江口水庫原水進行分析后發現，分子質量小分子有機物富里酸占比為30%的原水時，對濁度、DOC和UV254的去除率分別為95.26%、50.13%、79.66%，循環造粒流化床對有機物及濁度的去除率均高于傳統混凝沉淀工藝。

2.2 影響有機物去除的因素

實驗考察了PACl和PAM投加量、攪拌轉速、反應時間等因素對循環造粒流化床去除有機物的影響�；炷齽┳罴淹都恿繒�(huì)受到天然有機物的憎水性、腐殖化程度等性質的影響。PACl投入水中后會形成聚合陽離子，對水中膠粒起電性中和及架橋作用，從而形成絮體，但是隨著PACl投加量的增加，脫穩膠粒電荷變號或膠粒被包裹而重新穩定，處理效果會隨之下降。在本研究中，隨著PACl投加量的增加，CODMn去除率先升后降，在PACl投加量為24mg/L時去除率最高，此時對腐殖酸、富里酸的CODMn去除率分別為74.55%、5.74%，當PACl投加量超過24mg/L時，CODMn去除率降低，可能是由于膠粒上吸附了過量的正電離子導致膠體間斥力變大，從而影響處理效果。UV254及DOC的去除率變化同步，隨著PACl投加量的增加而升高，當PACl投加量為24mg/L時，對腐殖酸的UV254和DOC去除率分別為89.11%和60.29%，對富里酸的UV254和DOC去除率分別為44.60%和17.16%，當PACl投加量超過24mg/L后，UV254和DOC的去除率增幅變緩。

另外發現，當PAM投加量較低時，增加PAM投加量可以略微提高對有機物的去除率，當PAM投加量為0.9mg/L時有機物去除效果達到最佳，繼續增加PAM投加量則對有機物去除效果影響不明顯，PAM作為助凝劑對流化床系統中懸浮層的形成影響更大。提高攪拌速度時有機物去除率緩慢升高，并在7r/min時去除效果達到最佳，當攪拌速度提高至9r/min及以上時，過快的攪拌速度破壞了吸附架橋結構進而影響懸浮層的形成，最終影響出水水質。隨著PACl投加后反應時間的增加，有機物去除率升高，在反應時間超過65s后增速變緩。

綜上，最佳參數如下：PACl投加量為24mg/L、PAM投加量為0.9mg/L、攪拌速度為7r/min、反應時間為65s。

2.3 不同階段對有機物的去除貢獻

考察了不同階段對有機物的去除貢獻，結果表明，脫穩階段對UV254及DOC的去除效果良好。UV254代表的有機物多含羥基和羧基等極性基團，在水中呈負電性，而混凝劑的水解產物帶正電，所以在投加PACl后，UV254更容易被去除。脫穩階段去除的UV254約占總?cè)コ�量�?/span>80%~95%，去除的DOC約占總?cè)コ�量�?/span>50%~75%。CODMn的去除主要發生在結團階段，去除的CODMn約占總?cè)コ�量�?/span>50%~90%。PACl在水中溶解后會產生氫氧化物絮體，可對天然有機物進行吸附去除。

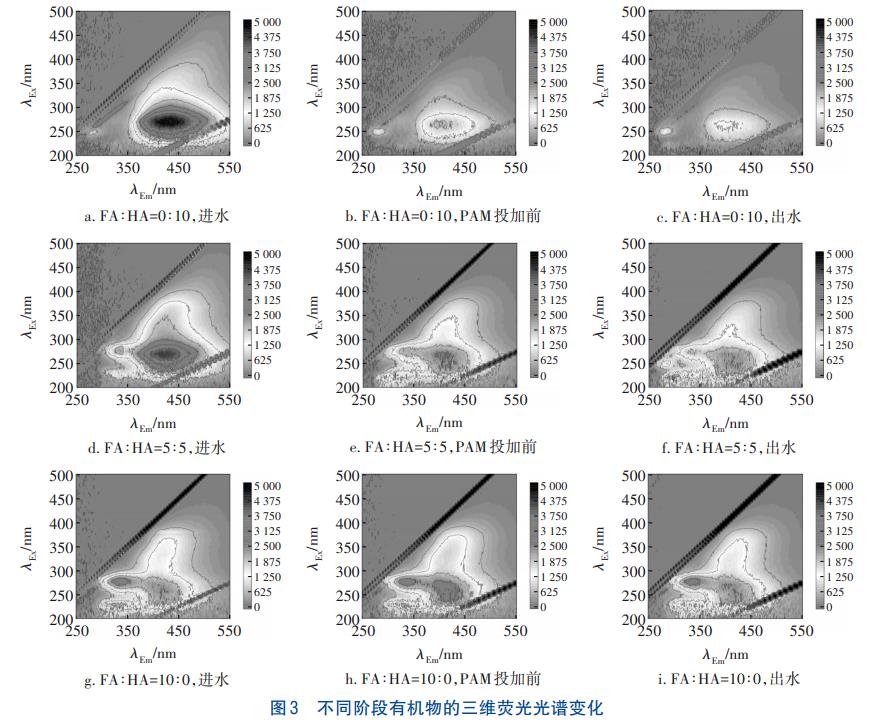

循環造粒流化床處理過程中，水體的三維熒光光譜變化如圖3所示。腐殖酸的特征峰在λEx=250~300nm、λEm=380~480nm區域，富里酸的特征峰在λEx=220~280nm、λEm=300~380nm區域。由圖3可以看出，當原水中腐殖酸占比較大時，經循環造粒流化床處理后，熒光強度下降明顯；隨著富里酸占比的增加，熒光強度下降速度漸緩。腐殖酸的去除主要發生在投加PAM前的脫穩階段，富里酸在PAM投加前去除效果不明顯，其熒光強度甚至高于原水；在投加PAM后的結團階段，對腐殖酸和富里酸均有去除，但去除率較低�？傮w來看，對腐殖酸的去除主要發生在脫穩階段，對富里酸的去除主要發生在結團階段。

對腐殖酸和富里酸兩組分的區域熒光強度（FRI）去除率進行分析，結果顯示，富里酸的FRI去除率為3%~7%，去除效果不明顯；腐殖酸的FRI去除率最高達到62.91%，當富里酸與腐殖酸的比值大于7∶3時，腐殖酸的FRI去除率明顯降低。由此可知，循環造粒流化床對腐殖酸的去除效果良好，對富里酸的去除效果較差，并且腐殖酸的去除率隨其占比的增加而增加，而富里酸的去除率基本不受其占比的影響。

2.4 循環造粒流化床與傳統混凝沉淀效果對比

循環造粒流化床與傳統混凝沉淀工藝對有機物的去除效果對比如圖4所示�？梢�(jiàn)，流化床系統對不同特性有機物的去除效果均優于傳統混凝沉淀工藝，對UV254、CODMn和DOC的去除率分別可提升1%~13%、4%~18%、1%~25%。相比傳統混凝沉淀工藝，循環造粒流化床實現了對有機物去除能力的提升，可為后續工藝減輕有機物去除壓力。

2.5 預氯化強化循環造粒流化床的處理效果

2.5.1 有效氯投加量的優化

在不同有效氯投加量條件下（預氯化反應時間為1min），考察循環造粒流化床對有機物的去除效果。結果顯示，對于不同特性的有機物，最佳有效氯投加量有所差異。當原水中僅存在腐殖酸時，有效氯投加量為3mg/L時強化效果最佳，對CODMn、UV254及DOC的去除率分別可提升4.15%、4.48%和5.97%。當原水中富里酸與腐殖酸的比例大于5∶5時，有效氯投加量為2mg/L時強化效果最佳，對富里酸與腐殖酸的CODMn去除率分別可提升58.43%、8.64%。NaClO可破壞包裹在顆粒外面的有機物，進而促進顆粒的沉降。

2.5.2 對不同特性有機物的強化去除效果

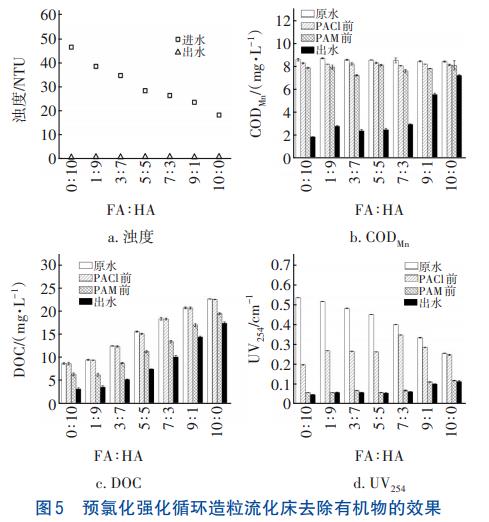

采用次氯酸鈉強化循環造粒流化床去除有機物的效果如圖5所示。

由圖5可知，增加預氯化后，流化床系統的出水濁度更加穩定，均維持在1NTU以下，這與張爽等的研究結果一致。經預氯化強化后，流化床系統對CODMn、UV254和DOC的去除率分別在14.38%~70.45%、56.13%~91.54%、23.10%~62.58%，與未進行預氯化相比，分別提升了4.15%~58.59%、4.65%~29.10%、4%~10%。蔡廣強等的研究表明，水廠采用混凝沉淀前加氯工藝時，混凝沉淀單元對TOC和UV254的去除率分別為22.77%~58.41%、14.29%~65.40%。相比之下，預氯化對循環造粒流化床強化去除有機物的效果略?xún)?yōu)于對傳統混凝沉淀工藝的強化效果。另外可以發現，當原水中富里酸與腐殖酸的比例在3∶7~7∶3之間時強化效果最好。林楊杰等的研究表明，CODMn是主要耗氯因素，通過測定不同加氯條件下CODMn的變化情況可證明小分子有機物優先消耗氯。次氯酸鈉改善了有機物表面性質，使其易于與絮體結合。隨著腐殖酸含量的減少，預氯化階段UV254的去除量占整體去除量的比例逐漸減少，當原水中只存在富里酸時，預氯化階段對UV254的去除量?jī)H占總?cè)コ�量�?/span>8.46%。

3、結論

①循環造粒流化床對不同特性有機物均有一定的去除效果，其中，對腐殖酸的去除效果明顯好于富里酸。循環造粒流化床對有機物的去除效果主要受PACl投加量及PACl投加后反應時間的影響，PAM投加量及攪拌速度主要影響流化床系統的運行狀況。對于不同水質的原水，在進水CODMn相差不大時，循環造粒流化床系統的最佳運行條件基本一致。

②與傳統混凝沉淀工藝相比，循環造粒流化床對UV254、CODMn和DOC的去除率分別可提升1%~13%、4%~18%、1%~25%，實現了對有機物去除能力的有效提升，可為后續工藝減輕有機物去除壓力。

③預氯化可有效提高循環造粒流化床對有機物的去除效果，對CODMn、UV254、DOC的去除率分別可提升4.15%~58.59%、4.65%~29.10%、4%~10%。當原水中腐殖酸比例較高時，有效氯投加量為3mg/L時強化效果最佳；當原水中富里酸與腐殖酸的比例大于5∶5時，有效氯投加量為2mg/L時強化效果最佳。（來源：西安建筑科技大學西北水資源與環境生態教育部重點實驗室，西安建筑科技大學陜西省環境工程重點實驗室）
