礦井水作為煤炭開采中產生的伴生資源，是一種非常規的水資源。根據相關統計，我國噸煤開采產生的礦井水約為1.67m3，每年煤炭開采產生的礦井水約為6.88×109m3。根據中國工程院調查，黃河流域9個省份的煤炭產量約3.59×109t，煤礦礦井涌水量約為6.5×109m3，接近我國南水北調西線工程一期設計調水量（8×109m3）。黃河流域的陜北、內蒙及寧東區域雖煤炭資源豐富，但水資源匱乏，煤炭和水資源呈現相反的分布特征，隨著目前該區域大量的“煤-電”及“煤-電-化”等煤炭深加工項目的建設，對周邊水資源的消耗越來越大。將礦井水這種非常規的水資源進行科學處理實現資源化和充分合理利用，不僅可以減少礦井開采中對井田內地下水和周邊水環境造成的污染，節約地下水資源，還可以解決下游煤炭深加工項目用水問題，對于整個煤炭產業的發展具有重要意義。

近年來，礦井水處理與綜合利用得到了國家的高度重視。為進一步推動礦井水保護和利用，緩解水資源短缺，保護生態環境，支撐能源資源產業高質量發展，2024年《國家發展改革委等部門關于加強礦井水保護和利用的指導意見》（發改環資226號）發布，要求2025年黃河流域的礦井水綜合利用率力爭達到68%以上，提出對于礦井水應進行源頭分級處理和井下分質利用，有條件的礦井可采用采空區過濾、反沖洗過濾等井下處理方式，實現清水入倉，井下直接復用。通過井下分質清污分流后，推進水質較好的礦井水井下處理、就地復用，作為井下防塵、冷卻、配制乳化液用水。指導意見首次提出了礦井水井下清污分流、就地處理回用于井下生產的礦井水綜合利用措施，陜北、內蒙地區的千萬噸級大型礦井的井下巷道沖洗、井下沖洗、乳化液配制等的日用水量在5000m3，占礦井總涌水量的15%左右，礦井水井下就地處理回用的實施對于推進礦井水綜合利用及煤礦的降本增效具有重要意義。

礦井水井下清污分流是指在產水源頭對清水與污水進行分類收集，并采用獨立管道分別輸送。其中，清水主要指工作面頂板疏放水、采空區涌水等未經煤塵污染、濁度低、外觀清澈的水體；污水則來自除塵、巷道沖洗等生產過程，經地面排水溝自流收集，具有濁度高、呈黑灰色及含油類污染物等特點。清水、污水分別存貯于井下清水倉、污水倉，經由不同泵管系統提升至地面：污水進入礦井水處理站處理，清水經簡單過濾后，部分低礦化度且鐵、錳等指標達標者可直接回用。該技術可有效減輕涌水量較大礦井的地面處理負荷和處理成本，具有一定的經濟效益。

對于礦井水就地處理回用于井下消防灑水、除塵等生產用水，水處理設備需具有高度集成、占地小、高度低、易拆運等特點，同時設備材料及電器設備應滿足阻燃、防爆的要求。目前井下應用廣泛、技術成熟的成套水處理設備主要包括超磁和重介速沉兩種，可有效去除礦井水的濁度，適用于懸浮物（SS）質量濃度高達3000mg/L的進水，在SS≤1000mg/L時也可穩定運行。超磁出水SS基本在30mg/L以下，多用于污水進水倉前處理，以減少水倉煤泥沉積；重介速沉出水濁度基本在5NTU以下，可滿足井下消防灑水水質標準。近年來，直濾膜在井下的應用也逐漸增多，其進水要求SS低于100mg/L，出水濁度可控制在1NTU以下，滿足井下液壓支架除塵、乳化液制備等對水質要求更高的生產用水。針對高礦化度礦井水井下就地處理回用于井下液壓支架防塵、設備冷卻、配制乳化液用水，除降低濁度外，還需脫鹽降低礦化度及硬度。目前尚缺乏處理該類水成熟的成套處理設備，工程應用也較少。本研究通過對納林河二號煤礦井下就地處理回用工程的水源選取、工藝選擇、工程布置及經濟效益方面進行論述分析，為周邊礦井高礦化度井水就地處理回用工程的建設提供借鑒。

1、工程概況

納林河二號礦井煤炭生產能力8.00Mt/a，采用立井開拓方式，井深600m，礦井涌水量在1500m3/h左右，經過多年開采已經形成大量的采空區。井下排水通過排水泵輸送至地面工業場地礦井水預處理站，再通過10km管道輸送至遠興化工，通過深度結晶脫鹽處理后返回礦井，其中約150m3/h產水用于井下液壓支架除塵、乳化液調配、設備冷卻。為提高井下供水可靠性，降低井下生產用水的成本，利用井下現有巷道，建設一套礦井水井下處理系統，實現礦井水井下就地處理回用。

2、礦井水水質特點及水源選取

因礦井已經開采多年，井下已形成大量采空區，井下排水系統已經實現清污分流，其中清水為采空區封閉墻泄水、工作面疏放水，污水為工作面涌水、巷道滲水、巷道沖洗廢水。為保證取水水質檢測的可靠性，清水水源分別從各自的疏放水點取水，污水水源需從井下污水倉取水。

2.1 水質特點

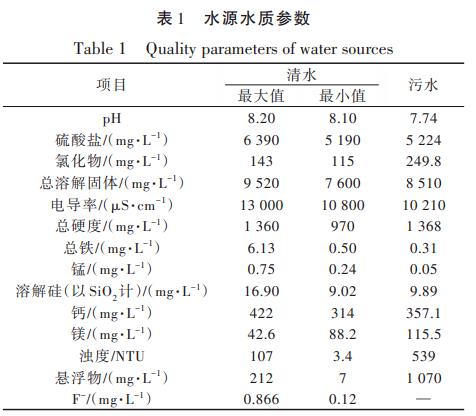

為確定合適的原水水源，分別取5個清水（3個工作面疏放水、2個采空區封閉墻泄水）和1個污水水樣，水質情況見表1。

納林河二號井井下涌水水源來自安定-直羅組和延安組含水層，井下清水與污水的礦化度、pH及鈣鎂離子含量基本相同。其中總?cè)芙夤腆w質量濃度在8000mg/L左右，pH在7.74~8.20，總硬度在1000mg/L左右，屬于極硬水（>180mg/L）；陰離子以SO42-為主，質量濃度范圍為5190~6390mg/L，氯化物質量濃度在200mg/L左右。井下清水與污水在總鐵、錳含量方面有一定的區別，其中清水總鐵質量濃度≥0.5mg/L，錳質量濃度≥0.1mg/L，均超過反滲透膜的進水要求。清水、污水在濁度及懸浮物方面相差最大，其中清水濁度最高107NTU，污水濁度最高達到539NTU。

清水濁度低，但總鐵及錳含量較高；污水濁度高，但總鐵及錳含量低；清水和污水的礦化度、硬度等水質參數相差不大。

2.2 水源選取

水量、水質是水源選取考慮的主要因素，其中可取水量影響工程規模，水質影響水處理工藝的選取。根據對納林河二號井下涌水量的長期監測，井下清水水量為532m3/h，井下污水水量為1000m3/h。井下水處理系統設計規模為300m3/h，系統自用水量按20%計，系統進水量應為360m3/h，從水源水量分析，兩個水源均能滿足。對于井下污水，通過重介速沉、超磁分離等設備可以將水中的煤粉顆粒沉淀分離，達到降低濁度的目的，但占地較大，操作復雜；對于井下清水，通過簡單的氧化及錳砂過濾即可去除水中的鐵、錳，占地小，且過濾反洗可自動運行。綜合對比分析，選用水質較好的井下清水作為水源。

3、處理工藝研究

3.1 產水水質標準

井下清水處理后主要用于工作面除塵、乳化液調配、設備冷卻等生產活動，對水質要求較高，需滿足《煤炭工業給水排水設計規范》（GB50810—2012）及《液壓支架（柱）用乳化油、濃縮物及其高含水液壓液》（MT76—2011）標準，系統設計進出水水質見表2。

3.2 處理工藝設計

根據原水及出水水質要求，井下水處理系統主要任務是去除原水中的總?cè)芙夤腆w，結合井下巷道條件，采用成熟的反滲透膜脫鹽，脫鹽率可達到99%。采用反滲透膜處理工藝時，反滲透膜的進水水質需滿足濁度<1.0NTU、鐵≤0.5mg/L、錳≤0.1mg/L、溶解硅（以SiO2計）≤100mg/L、余氯≤0.1mg/L，但原水濁度、鐵含量、錳含量均不滿足反滲透膜進水水質要求，需增加預處理設施，確保膜的安全穩定運行。

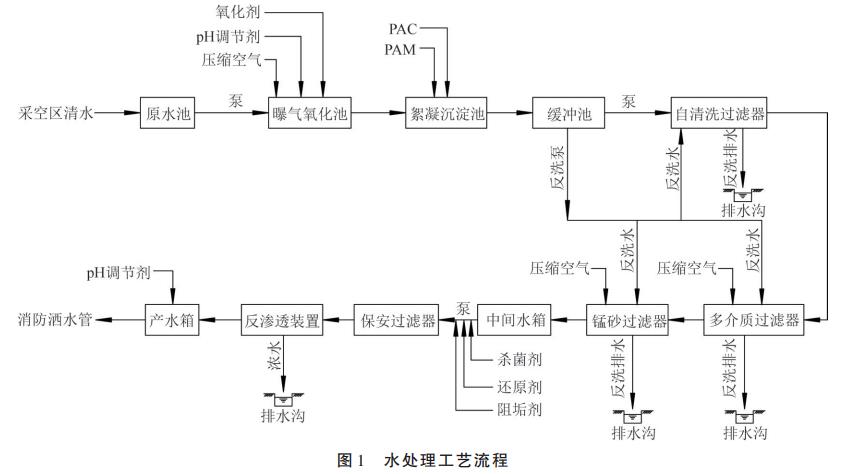

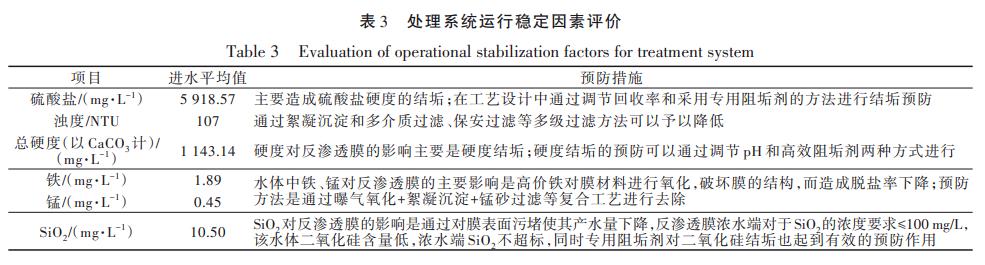

目前超濾是反滲透膜前最常用的預處理工藝，超濾產水濁度≤0.1NTU、SDI≤6，可有效降低膠體污染物，產水水質穩定，且不受原水水質波動影響。但雙膜工藝鏈較長，占地大，在井下設置有一定的難度。針對納林河二號礦井井下清水低濁度的水質特點，可采用傳統的多介質過濾預處理工藝降低濁度及膠體污染物，在預處理前端添加次氯酸鈉氧化鐵、錳，后端通過錳砂過濾器去除鐵、錳，并投加阻垢劑抑制硫酸鹽、硅酸鹽結垢（表3）。最終確定井下水處理工藝采用“均質調節+曝氣氧化+絮凝沉淀+自清潔過濾器+多介質過濾器+錳砂過濾器+反滲透”，具體工藝流程見圖1。

預處理工藝段：預處理工藝段主要為均質調節、曝氣氧化、絮凝沉淀及過濾。井下采空區涌水匯至原水池，在原水池調節均衡水質及水量，在曝氣氧化池進行空氣曝氣氧化，將原水中可溶于水中的低價鐵、錳氧化為不溶于水的高價鐵、錳氧化物，氣源為井下壓縮空氣。出水進入絮凝沉淀池，在絮凝劑的作用下將原水中的懸浮小顆粒絮凝成大的顆粒，經過沉淀池去除原水中的鐵錳及懸浮物，出水儲存于緩沖池。沉淀池底部設刮泥機和集泥坑，集泥坑內設潛污泵用于排出污泥。緩沖池出水經泵提升至自清洗過濾器，將100μm以上的大顆粒物質去除，然后依次進入多介質過濾、錳砂過濾器，進一步去除濁度、有機物、鐵和錳，過濾產水儲存于中間水箱。自清洗過濾器定期自動排污，多介質和錳砂過濾器定期采用預沉水反洗，過濾反洗水排至排水溝。過濾罐反洗氣源來自井下壓縮空氣管道。

除鹽工藝段：通過加壓泵將過濾產水加壓輸送到反滲透系統，在進入反滲透系統的管道上添加阻垢劑、還原劑、殺菌劑后，經5μm保安過濾器，出水通過增壓泵加壓進入反滲透設備，反滲透設備產水流入產水箱，供井下生產用水。

調節池排泥、過濾反洗水、反滲透設備濃水及沖洗廢水，全部收集至排水溝，排至污水倉。

3.3 中試處理系統運行效果評價

在礦井地面開展處理規模為15m3/h的中試，連續運行6個月。中試結果表明，曝氣前添加次氯酸鈉氧化鐵、錳，然后經多級過濾，出水濁度穩定在0.5NTU以下，鐵、錳的質量濃度降低至0.05mg/L以下，出水水質滿足反滲透膜進水要求。反滲透膜采用極強型抗污染苦咸水淡化反滲透BW30XFR-400膜元件，并在反滲透進水中添加高效阻垢劑，反滲透產水率基本維持在50%左右。

4、設備選型及工程布置

4.1 設備選型

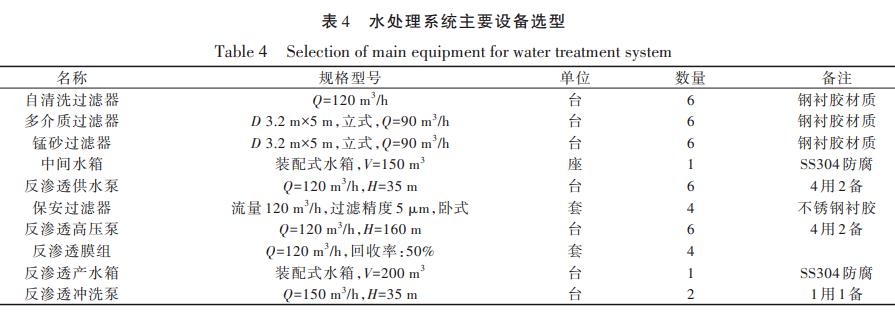

與地面礦井水處理站設備選型不同，井下設備選型除需滿足處理工藝和規模要求外，還需考慮運輸、安裝及檢修問題，其中運輸限制尤為關鍵。對于立井，設備尺寸和質量須符合副立井提升系統的最大提升質量和罐籠尺寸限制，并依據井下車輛轉彎半徑確定設備的最大長度。對于斜井，下井井口房及副斜井巷道高度是設備選型的主要制約因素，直接影響設備的最大寬度及高度。目前井下巷道較經濟的最大斷面寬度是5.5m，考慮設備檢修、行人通行，設備的寬度要求控制在3.5m以內。此外，藥劑儲罐需采用不銹鋼等阻燃材料，所有電器設備應取自煤安認證產品目錄，并取得煤安證和防爆合格證；若整機設備不在目錄內而無法取證，則其配套的電控、電機等零部件也必須具備煤安證和防爆合格證。納林河二號礦井的井下生產水用量為150m³/h，按反滲透產水率50%設計，井下礦井水處理系統最小處理規模300m³/h，反滲透采用極強型抗污染苦咸水淡化反滲透BW30XFR-400膜元件，其他主要設備選型見表4。

4.2 工程布置

對于井下礦井水處理站的位置與布置需綜合考慮水源點、采區接續、地質條件、巷道標高、通風及設備運輸?shù)纫蛩�。具體原則如下：

1）水處理站的位置宜接近井下清水涌水點，以縮短原水輸送距離，降低工程成本。

2）設備硐室宜設于井下較高位置，并保持巷道適當坡度，便于產生的廢水及濃鹽水自流排放。

3）硐室應位于地質結構穩定的區域，優先選擇在工作面保護煤柱范圍內，避開不良地質構造區，確保底板巖層穩定、無底鼓變形。

4）硐室需保障通風良好，維持足夠的新風供應和穩定的風流，必要時在與回風大巷之間設置調節風門。

5）巷道要有與井下輔運大巷連接的設備運行通道，便于后期設備運輸與維護。

6）設備長邊宜與巷道平行布置，充分利用現有巷道，通過擴幫、起底及挑頂?shù)雀脑鞛樗�處理硐室，減少礦建費用。

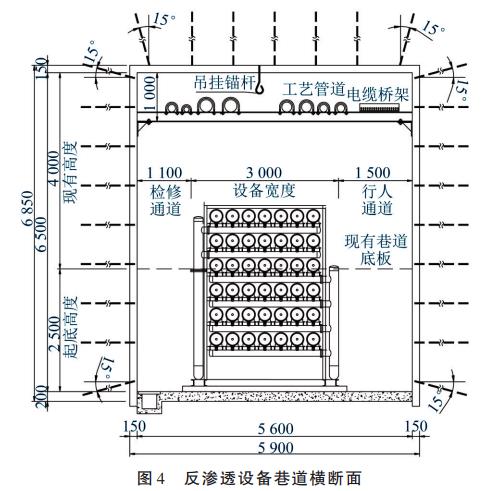

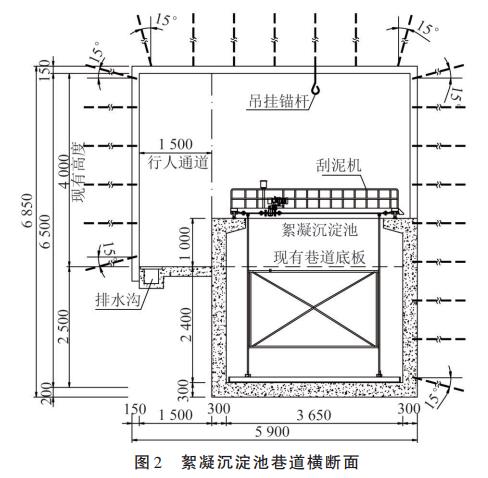

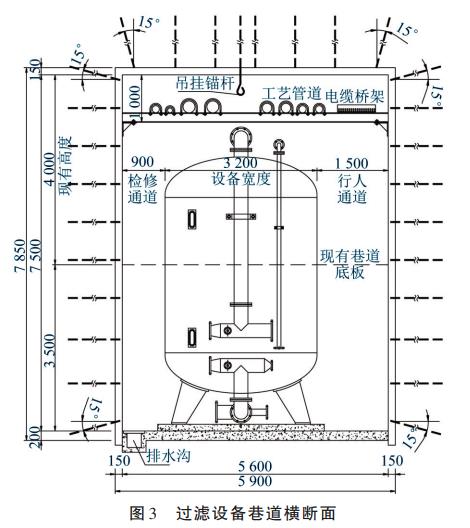

根據以上原則，納林河二號煤礦井下水處理站布置在工作面保護煤柱范圍內，巷道底板為巖石，無變形。利用已有巷道采用“一”字形東西向布置，西側與盤區回風巷相接，東側與工作面帶式輸送機巷相接，西高東低，便于排水，水處理巷道總長度約561m。現有巷道為矩形斷面，凈寬5.6m，凈高4.0m，采用施工難度較小的起底擴巷方式，將巷道高度增加到6.5m，采用錨網噴+錨索支護形式。巷道內設原水池1座、曝氣池2座、混合絮凝池1座、沉淀池1座以及緩沖池1座，總長度300m，水池均采用半地下式，利用起底的巷道，絮凝沉淀段巷道斷面見圖2。設備段巷道占地總長度261m，巷道上部設管道梁，管道梁上設工藝管道及電纜，設備的長邊與巷道平行布置，設備后設300mm寬排水溝，用于排出廢水，設備前預留不小于1.5m的檢修通道，設備段巷道斷面見圖3及圖4。設備巷道頂部每隔1.0m設一個吊掛錨桿，用于設備吊裝。

5、運行效果

項目建成后連續運行3個月，整個系統運行平穩，反滲透膜產水率在65%以上，脫鹽率達到99%，膜產水電導率穩定在60μS/cm以下，完全滿足井下液壓支架除塵、乳化液調配及設備冷卻等生產用水水質要求。反滲透膜進水經高壓泵加壓后水頭為110m，流量為110m3/h，小于設計值，說明膜的運行情況良好，各項指標優于設計值。

6、經濟效益分析

6.1 項目運行成本

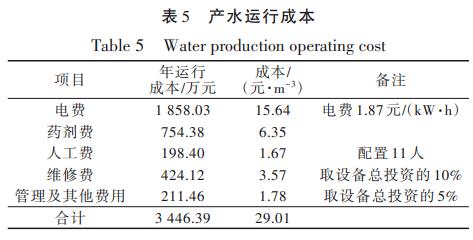

納林河二號煤礦井下水處理站總投資為5154.17萬元，產水回用于井下生產水量為150m3/h，按生產時間330d計算，年回用水量為118.8萬m3，年總運行費用為3446.39萬元，產水運行成本為29.01元/m3，詳見表5。

6.2 經濟效益分析

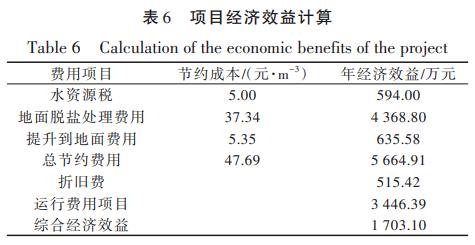

納林河二號煤礦井下水處理站建成后，可實現井下清水就地處理并回用于生產用水，回用水量150m3/h。該工程簡化了原有的礦井水升井、預處理、深度處理后再下輸?shù)幕赜昧鞒�，有效降低了現有生產系統的運行成本，同時節省了水資源費用、排污費。綜合分析，年節約費用為5664.91萬元。該項目總投資為5154.17萬元，考慮10a折舊期限，年折舊費為515.42萬元，運行費用為3446.39萬元，年度綜合經濟效益可節約1703.10萬元，經濟效益顯著，詳見表6。

7、結論

目前，水質較好的礦井水井下就地回用處理已較為普遍，但針對高硬高礦化度礦井水開展井下深度處理并就地回用的工程相對較少。以納林河二號礦井高硬高礦化度礦井水深度處理項目為例，從回用水源選擇、深度處理工藝確定、水處理站位置選擇及巷道設備布置等多個方面進行了論述分析，提出了該類工程設計的幾個注意事項。同時，納林河二號礦井水井下深度處理項目的經濟效益表明，對于開采深度較大的大型礦井，建設礦井水井下深度處理站，實現礦井水井下就地處理并回用具有明顯的經濟效益，可有效降低礦井生產成本。該項目的實施對于提高煤礦礦井水綜合利用水平，節約煤礦生產成本具有重要意義，為同類工程的建設提供借鑒意義。（來源：中煤西安設計工程有限責任公司）
